Вертикальный шарнирный угол 70х600х1,5 мм | LSHL70-600-1.5 КМ-профиль LO5066

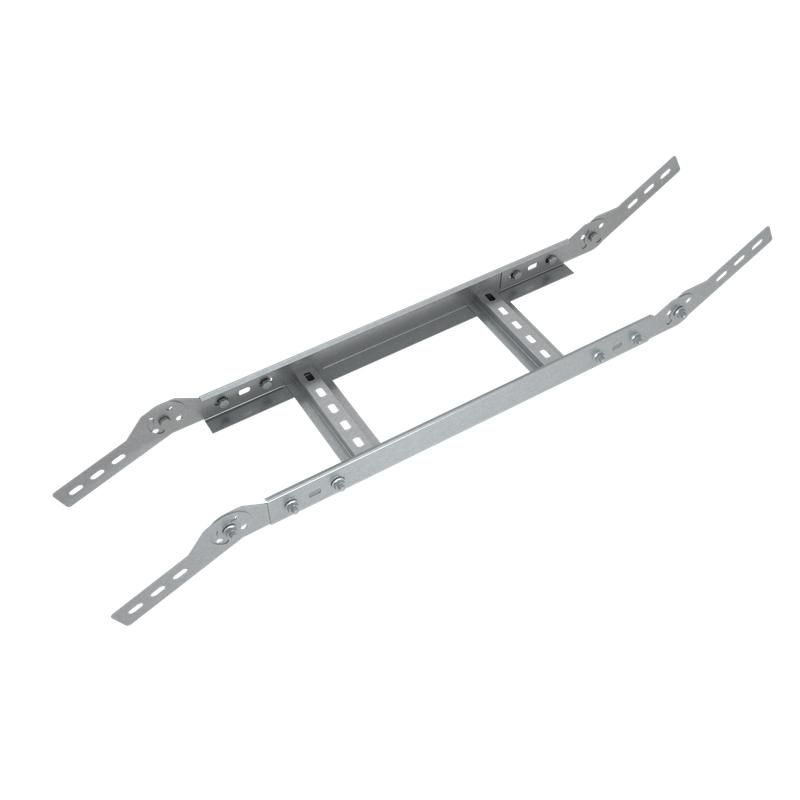

Вертикальный шарнирный угол 70х600х1,5 мм сталь от КМ-Профиля - это гибкий элемент для сборки вертикальных поворотов в кабельных трассах из перфорированного профиля. Артикул lshl70-600-1.5 обеспечивает надёжное соединение лотков под любым углом в одной плоскости, сохраняя целостность проводки.

Назначение и область применения

Вертикальный шарнирный угол 70х600х1,5 мм сталь используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами, вокруг колонн или через перекрытия. Применяется в системах открытых кабельных путей на промышленных, офисных и торговых объектах. Подходит для лотков с бортом высотой 70 мм. Элемент не предназначен для наружной установки или агрессивных сред.

Технические характеристики

• Материал: сталь, оцинкованная по методу Сендзимира - устойчивая к коррозии поверхность с равномерным покрытием.
• Габариты: высота 70 мм, ширина 600 мм, толщина стенки 1,5 мм.
• Внутренний радиус изгиба: 300 мм - определяет минимальный радиус изгиба кабельного пути при повороте.
• Угол регулировки: возможен любой угол поворота в пределах прочностных характеристик - не фиксирован.
• Тип профиля: перфорированный - совместим с лотками и деталями стандарта с отверстиями под болты М8–M10.
• Исполнение изгиба: сегментарный - состоит из нескольких жёстких участков, обеспечивающих плавный переход без деформаций.
• Покрытие: серый цвет, цинкование соответствует требованиям ГОСТ 14918.
• Огнестойкость: да - материал не поддерживает горение, выдерживает температурные нагрузки в рамках норм для электроустановок.

Совместимость и монтаж

Вертикальный шарнирный угол 70х600х1,5 мм сталь совместим с перфорированными лотками и углами других компонентов системы КМ-Профиля. Отсутствие соединительного элемента требует самостоятельной фиксации болтами M8–M10 через перфорацию. Для монтажа необходимо совпадение шага отверстий (обычно 50 мм) и высоты борта 70 мм. Устанавливается на рамную конструкцию или кронштейны с учётом нагрузки на кабели. Не допускается использование с лотками другой высоты - риск потери механической устойчивости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL2 - предназначено для работы в помещениях с сухим воздухом и слабой химической активностью. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинкование по методу Сендзимира гарантирует долговечность в условиях повышенной влажности до 80%, но не защищает от постоянного контакта с водой или агрессивными веществами.

Преимущества

• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали.
• Сегментарный изгиб снижает внутренние напряжения в металле, увеличивает срок службы.
• Оцинковка по Сендзимиру обеспечивает лучшую адгезию и равномерность покрытия по сравнению с горячим цинком.
• Лёгкая весовая нагрузка на конструкцию благодаря тонкой, но жёсткой стенке 1,5 мм.
• Поддерживает стандартную систему крепления - легко интегрируется в существующие проекты.

Ограничения применения

• Не применяется вне помещений - цинковое покрытие недостаточно для защиты от осадков и ультрафиолета.
• Не рекомендуется в зонах с постоянным воздействием кислот, щелочей, солевых растворов или паров хлора.
• Запрещён монтаж в условиях температур ниже –30 C - металл становится хрупким.
• Не предназначен для подвески массивных кабельных bundles сверх расчётной нагрузки - требуется проверка прогиба при сборке.
• Не совместим с лотками высотой более 70 мм или без перфорации.

Примеры использования

• Переход кабельной трассы с первого этажа на второй через лестничную клетку.
• Обход колонны в серверной комнате при изменении направления лотка на 45°.
• Формирование вертикального канала в административном здании для питания оборудования на разных уровнях.
• Сборка трассы в цеху с ограниченным пространством - где нужен точный угол поворота без использования двух обычных углов.

Практические советы

• Перед монтажом проверьте соответствие шага отверстий на лотках и этом угле - обычно 50 мм, но у некоторых производителей отличается.
• Используйте болты с шайбой и гровером - вибрация на оборудовании может ослабить крепление.
• При большом числе поворотов рассчитывайте суммарный радиус изгиба - он влияет на максимальный радиус прокладки кабелей (не менее 10× диаметра кабеля).
• Не затягивайте крепления слишком сильно - тонкая сталь 1,5 мм легко деформируется.
• Артикул lo5066 - это тот же продукт, что и lshl70-600-1.5; используйте оба номера при заказе для исключения ошибок.
