Угол вертикальный лестничный внешний 45 град 50х400 | LVL45*50*400*1.5 КМ-профиль LO4200

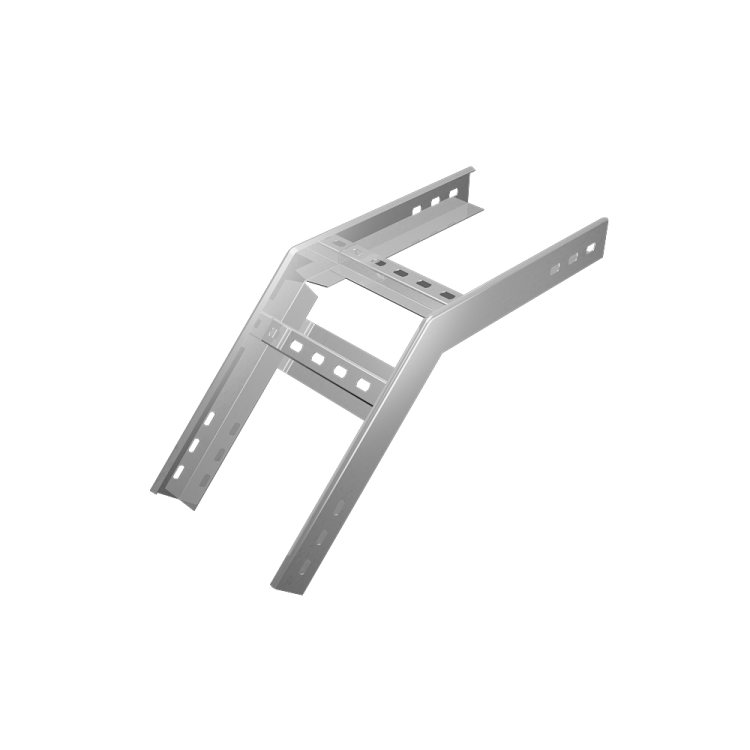

Угол вертикальный лестничный внешний 45 градусов 50х400х1,5 мм сталь от КМ-Профиля предназначен для плавного изменения направления кабельной трассы на лестничном лотке, обеспечивая безопасную прокладку кабелей без перегибов и механических повреждений. Артикулы lo4200, lvl45-50-400-1.5 и lvl45*50*400*1.5 соответствуют одному изделию.

Назначение и область применения

Этот угол применяется для перехода кабельной трассы под углом 45° в вертикальной плоскости. Подходит для установки на металлический лестничный лоток шириной 400 мм и высотой борта 50 мм. Изделие защищает кабели от переломов, уменьшает нагрузку на изоляцию и позволяет сохранить целостность трассы при изменении направления. Применяется в помещениях: электрошкафах, технологических коридорах, цехах, серверных, трансформаторных подстанциях. Учитывайте климатические условия - предназначено для работы в сухих и слабоагрессивных средах согласно ГОСТ 15150-69.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира - повышенная коррозионная стойкость и долгий срок службы;
• Угол поворота: 45° - оптимальный радиус изгиба для минимизации напряжений в кабелях;
• Размеры: ширина 400 мм, высота 50 мм, толщина стенки 1,5 мм - совпадают с типовым лестничным лотком;
• Внутренний радиус: 300 мм - гарантирует допустимые минимальные радиусы изгиба для большинства силовых и контрольных кабелей;
• Исполнение изгиба: сегментарный - прочная форма, полученная путём последовательного изгиба участков, исключающая деформацию при сборке;
• Тип бокового профиля: открытый - удобство монтажа и доступа к кабелям;
• Тип ступени: перфорированный профиль - снижение веса, улучшенная теплоотдача, возможность фиксации кабелей хомутиками через отверстия;
• Цвет: серый - единый цветовой ряд с другими компонентами системы;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям противопожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −50C до +40C, в условиях повышенной влажности и запыленности, но не во влажных и агрессивных средах (например, в камерах мойки или на открытом воздухе без защиты);
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основанию и смежным секциям.

Совместимость и монтаж

Угол вертикальный лестничный внешний 45 градусов 50х400х1,5 мм сталь совместим только с лестничными лотками того же типа: шириной 400 мм и высотой борта 50 мм. Монтаж выполняется с помощью болтов, самонарезающих винтов или заклепок, которые крепятся к нижней части профиля и к соседним секциям. Отсутствие встроенного соединительного элемента требует точного выравнивания и жесткой фиксации. Перед установкой проверьте соответствие внутреннего радиуса (300 мм) минимальным допустимым радиусам изгиба для ваших кабелей. Направление изгиба - только внешнее, не внутренние повороты.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по классификации климатического исполнения. Оцинкование по методу Сендзимира соответствует нормам GOST R ISO 1461. Огнестойкость подтверждает отсутствие распространения пламени. Все материалы не содержат свинца и других токсичных веществ, что делает продукт экологически безопасным для использования в зданиях с людским пребыванием.

Преимущества

• Горячее цинкование по методу Сендзимира обеспечивает равномерное и плотное покрытие - защита от коррозии длится в несколько раз дольше, чем при холодном цинковании;
• Сегментарный изгиб сохраняет форму даже после многократной сборки и демонтажа;
• Перфорация позволяет дополнительно фиксировать кабели, не нарушая целостность трассы;
• Открытый профиль ускоряет монтаж и обслуживание - можно легко осмотреть состояние проводов без снятия крышки;
• Огнестойкость снижает риск возгорания при аварийных ситуациях.

Ограничения применения

• Не использовать вне помещений без дополнительной защиты от атмосферных воздействий - хотя есть защитное покрытие, но не рассчитано на постоянное воздействие дождя, снега или солевых растворов;
• Запрещена эксплуатация в агрессивных средах: химических производствах, водоочистных сооружениях, морских портах;
• Не подходит для систем с маленьким радиусом изгиба - минимальный радиус 300 мм не позволит использовать этот угол там, где требуется более резкий поворот;
• Требуется обязательное использование крепежа - нельзя просто положить на поверхность, необходимо надежно закрепить к полу, стене или лоткам;
• Не сочетается с пластиковыми или алюминиевыми лотками - только с аналогичными стальными лестничными лотками 400×50 мм.

Примеры использования

• Подключение распределительного щита к этажному лотку с вертикальным спуском;
• Обход колонн и трубопроводов в технических коридорах заводов;
• Прокладка кабелей от машинного зала к контроллерам на втором уровне;
• Системы автоматизации в пищевой промышленности - при условии соблюдения сухого режима эксплуатации.

Практические советы

• Выбирая угол, всегда сравнивайте внутренний радиус (300 мм) с минимально допустимым радиусом изгиба вашего кабеля - особенно важно для медных кабелей с большим сечением;
• Для лучшей герметичности и защиты от пыли используйте совместимую крышку - она продлевает жизнь кабелям и упрощает уборку;
• При монтаже нескольких углов подряд - обязательно выставляйте их по уровню, чтобы не было перекосов и лишних усилий на кабели;
• Проверяйте наличие острых кромок перед установкой - оцинкованная сталь иногда имеет заусенцы, их следует удалить наждаком;
• Артикулы lo4200, lvl45-50-400-1.5 и lvl45*50*400*1.5 - все они указывают на один и тот же продукт от КМ-Профиля, различаются лишь форматом записи.
