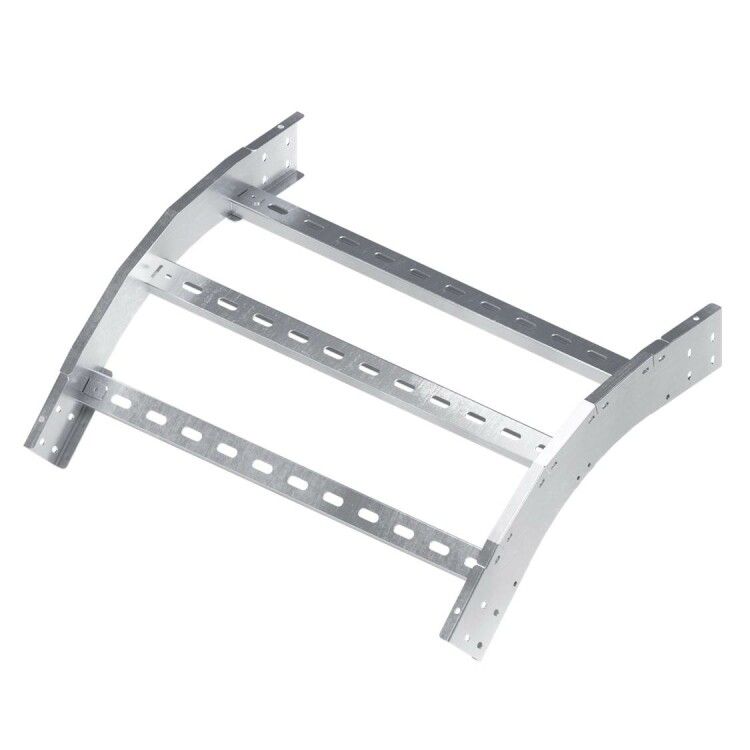

Угол лестничный вертикальный внешний 45 градусов 100х500, R600, горячеоцинкованный | ULOC615HDZ DKC ДКС

Угол лестничный вертикальный внешний 45 градусов 100х500, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного кабельного лотка, предназначенный для изменения направления трассы на 45° в вертикальной плоскости. Артикул uloc615hdz из серии U5 Combitech подходит для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол используется для плавного перехода кабельной трассы между вертикальными участками лестничного лотка под углом 45°. Применяется там, где требуется изменить направление кабелей без резких изгибов - например, при проходе через этажи, в шахтах лифтов, на технологических площадках. Подходит для систем с большим количеством кабелей, где важна минимальная нагрузка на изоляцию и удобство протяжки.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 45°
• Размеры: ширина 500 мм, высота 100 мм
• Внутренний радиус: 600 мм - обеспечивает плавный изгиб для кабелей
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - защищает от коррозии в агрессивных средах
• Исполнение: без соединительного разъёма - требует крепления к другим элементам лотка
• Цвет: серый

Совместимость и монтаж

Угол совместим с другими элементами серии U5 Combitech от DKC, имеющими аналогичную ширину (500 мм) и тип крепления. Монтируется путём фиксации болтами или заклёпками к прямым секциям лотка. Отсутствие соединительного разъёма требует точного выравнивания смежных элементов перед креплением. Для герметизации стыков рекомендуется использовать уплотнители, если система работает во влажной среде.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости для электроустановок. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает срок службы до 25 лет в условиях indoor-установки. Соответствует нормам безопасности для кабельных систем в зданиях классов I–III по пожарной опасности.

Преимущества

• Плавный внутренний радиус 600 мм снижает риск повреждения кабелей при протяжке
• Горячее цинкование устойчиво к механическим повреждениям и химическим воздействиям
• Форма позволяет легко собирать системы с несколькими уровнями перепадов
• Не требует специальных инструментов для установки - совместим с обычным крепёжом

Ограничения применения

• Не предназначен для наружной установки без защиты от осадков - хотя цинк устойчив, длительное воздействие воды может вызвать образование белого налета
• Не подходит для кабелей с минимальным допустимым радиусом изгиба более 600 мм - проверяйте параметры кабеля перед использованием
• Отсутствие соединительного разъёма усложняет сборку - требует предварительной подготовки мест крепления

Примеры использования

• Переход кабелей между этажами в жилых комплексах и офисных зданиях
• Лестничные клетки с многослойной проводкой
• Промышленные цеха с вертикальными трассами к оборудованию
• Подземные парковки и тоннели - благодаря антикоррозийному покрытию

Практические советы

• При выборе учитывайте посадочную ширину 500 мм - она должна точно совпадать с шириной прямых участков лотка
• Перед монтажом проверьте, что все кабели в трассе имеют допустимый радиус изгиба ≥600 мм
• Для долговечности в сырых помещениях используйте дополнительно силиконовые уплотнители на стыках
• Артикул uloc615hdz - часть серии U5 Combitech; замена возможна только аналогичными элементами этой же серии
• Не применяйте этот угол как опору для веса кабелей - он служит только для изменения направления, а нагрузку воспринимают прямые участки
