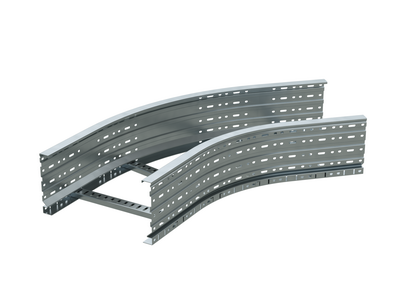

Угол лестничный 45 градусов 80x500 R=660мм горячеоцинкованный - ULC685HDZ ДКС

Угол лестничный 45 градусов 80x500 R660 горячеоцинкованный от DKC (ДКС), артикул ulc685hdz, предназначен для изменения направления кабельной трассы в системе U5 Combitech под углом 45°, обеспечивая плавный переход без перегибов кабелей. Продукт совместим с лотками той же серии и подходит для прокладки в помещениях с повышенной влажностью или на открытых участках.

Назначение и область применения

Угол лестничный 45 градусов 80x500 R660 горячеоцинкованный используется для создания поворотов в кабельных трассах, где требуется изменить направление лотка без резких изгибов. Подходит для прокладки силовых, информационных и управляющих кабелей в промышленных объектах, энергообъектах, транспортной инфраструктуре и зданиях с высокой влажностью. Особенно эффективен там, где важна сохранность изоляции кабелей и минимизация механических напряжений при прокладке.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии, срок службы до 30–50 лет
• Угол поворота: 45° - оптимальный для плавного изменения направления трассы
• Размеры лотка: ширина 500 мм, высота 80 мм - совместим с лотками U5 Combitech этих параметров
• Внутренний радиус изгиба: 600 мм - исключает перегибы кабелей, соответствует требованиям по минимальному радиусу изгиба
• Толщина лонжерона: 1,5 мм - достаточна для жесткости при нагрузке, но сохраняет легкий вес
• Тип профиля: перфорированный, открытый боковой профиль - обеспечивает вентиляцию и удобство фиксации кабелей
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый - единый цветовой ряд с другими элементами системы U5 Combitech
• Климатическое исполнение: ОМ1/У1/УХЛ(1,5)/ХЛ1 - работает при температуре от –60C до +40C, в условиях повышенной влажности, на открытом воздухе и в агрессивных средах

Совместимость и монтаж

Угол лестничный 45 градусов 80x500 R660 горячеоцинкованный совместим только с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 500 мм. Монтаж выполняется путём выравнивания кромок с основными лотками и фиксации болтами через перфорацию. Отсутствие соединительных разъёмов требует точного выставления по уровню и использованию стандартных крепёжных элементов системы U5 Combitech. Для длинных трасс рекомендовано соблюдать шаг крепления не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15942. Горячее цинкование обеспечивает электрохимическую защиту стали, снижая риск возникновения коррозии даже при контакте с влагой. Наличие перфорации не влияет на прочностные характеристики и не создаёт опасности поражения током при правильном заземлении всей трассы.

Преимущества

• Плавный изгиб с радиусом 600 мм - предотвращает повреждение кабелей при протяжке
• Лёгкая конструкция - снижает нагрузку на несущие элементы и ускоряет монтаж
• Горячее цинкование - долговечная защита от коррозии, особенно актуально в сырых и агрессивных средах
• Перфорация - упрощает крепление кабелей и способствует теплоотводу
• Единая система U5 Combitech - гарантирует взаимную совместимость всех компонентов

Ограничения применения

• Не предназначена для установки в местах с постоянным воздействием открытого пламени или сверхвысоких температур (>+100C)
• Не подходит для использования с лотками других серий или с другим размером борта (например, 100 мм или 60 мм)
• Требует обязательного заземления всей трассы - сам по себе не является проводящим элементом
• Не рекомендуется для частичного заполнения лотка менее чем на 30% - возможна потеря жёсткости при вибрациях

Примеры использования

• Подключение кабельных трасс между этажами в промышленных зданиях с необходимостью поворота на 45°
• Прокладка кабелей в туннелях, насосных станциях, канализационных коллекторах - благодаря устойчивости к влаге
• Обход препятствий (колонны, трубопроводы) на производственных площадках с ограниченным пространством
• Формирование маршрутов для кабелей связи и управления в серверных и коммуникационных шкафах

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса 600 мм минимальному допустимому радиусу изгиба используемых кабелей - это предотвратит повреждение изоляции
• Используйте только крепёж, рекомендованный производителем для системы U5 Combitech - другие типы могут нарушить герметичность и жёсткость
• Для трасс длиной более 10 м с несколькими углами - предусмотрите компенсаторы теплового расширения
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений заделайте их специальным цинкосодержащим составом
• Учитывайте посадочные размеры: ширина 500 мм и высота 80 мм должны точно совпадать с лотками - любое отклонение вызывает щели и снижение защиты
