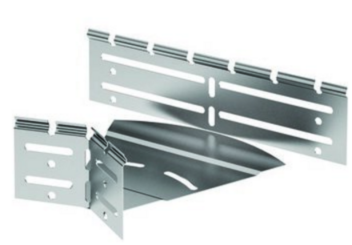

Угол горизонтальный изменяемый СРО 0-44град. 500х80 | 360508 DKC ДКС

Угол горизонтальный изменяемый СРО 0-44/45 град. 500х80 от DKC (ДКС) - это регулируемый элемент для сборки трактов листовых лотков S5 Combitech, обеспечивающий плавные горизонтальные повороты кабельной трассы под углом до 45°. Артикул 360508 предназначен для прокладки кабелей на объектах с жесткими требованиями к надежности и огнестойкости.

Назначение и область применения

Элемент используется для создания плавных горизонтальных поворотов в системах листовых кабельных лотков S5 Combitech. Подходит для прокладки силовых, управляющих и слаботочных кабелей там, где требуется изменить направление трассы без резких изгибов. Применяется в промышленных зонах, цехах, распределительных пунктах, серверных помещениях и других местах с плотной кабельной сетью.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45°
• Габариты: ширина 500 мм, высота 80 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка
• Покрытие: горячее цинкование - обеспечивает долговечную corrosion protection
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и вентиляции
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый

Совместимость и монтаж

Угол горизонтальный изменяемый СРО 0-44/45 град. 500х80 совместим исключительно с лотками серии S5 Combitech. Монтаж выполняется после установки прямых участков. Элемент поставляется в разобранном виде - необходимо собрать его по инструкции перед закреплением. Для фиксации используются саморезы или болты через перфорацию в основании и боковых стенках. Учитывайте посадочные размеры: внутренняя ширина 500 мм, высота 80 мм должны точно соответствовать другим элементам системы. Соединение с другими деталями осуществляется без дополнительных переходников.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с огнестойкостью, что соответствует нормам безопасности для промышленных кабельных систем. Горячее цинкование по методу Сендзимира гарантирует соответствие требованиям к защите от коррозии в условиях повышенной влажности и агрессивной среды. Сертификация по стандартам для кабельных лотков подтверждает безопасность эксплуатации в электроустановках.

Преимущества

• Плавный изгиб снижает риск механического повреждения изоляции кабелей при прокладке
• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены комплектующих
• Перфорированные стенки упрощают крепление и обеспечивают естественную вентиляцию
• Оцинкованное покрытие увеличивает срок службы даже в сырых и химически активных средах
• Совместимость с широким спектром аксессуаров S5 Combitech упрощает проектирование сложных трасс

Ограничения применения

• Не предназначена для вертикальных поворотов - работает только в горизонтальной плоскости
• Требует точного подбора по размеру: несовместима с лотками других серий или производителей
• Не имеет встроенных крепежных элементов - необходимы дополнительные болты и гайки
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +90C

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Поворот трассы вокруг оборудования в серверных помещениях
• Создание плавного перехода между секциями лотка в длинных технологических линиях
• Прокладка кабелей в помещениях с ограниченным пространством, где нельзя сделать прямой поворот

Практические советы

• Перед монтажом проверьте, чтобы все элементы лотка были одной серии - S5 Combitech. Несовпадение габаритов вызывает перекосы и нагрузки на кабели.
• При сборке угла используйте уровень - отклонение более чем 2° может затруднить последующую прокладку кабелей.
• Закручивайте крепеж равномерно, начиная с центральных отверстий, чтобы избежать деформации корпуса.
• Для длительной эксплуатации в агрессивной среде допускается дополнительная антикоррозийная обработка кромок после резки.
• Артикул 360508 - оптимальный выбор для лотков шириной 500 мм; для меньших размеров выбирайте другие модели из линейки S5 Combitech.
