Угол CD 45 вертикальный внеш. 45° 500х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36847K DKC ДКС

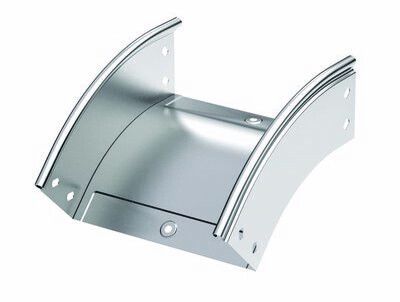

Угол вертикальный внешний 45 градусов 500х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36847k, предназначен для формирования плавного вертикального поворота кабельной трассы в системе S5 Combitech. Элемент сочетает прочность оцинкованной стали с готовым комплектом крепежа, ускоряя монтаж и снижая риск ошибок.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Подходит для сборки сложных маршрутов в промышленных объектах, серверных помещениях, распределительных щитах и на производствах, где требуется организовать переход между этажами или уровнями. Совместим исключительно с лотками системы S5 Combitech шириной 500 мм и высотой 50 мм.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 500 мм, высота 50 мм
• Внутренний радиус изгиба: 240 мм - обеспечивает плавный проход кабелей без перегибов
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: серый цвет, антикоррозийная оцинковка
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и заземления
• Огнестойкость: соответствует требованиям пожарной безопасности
• Исполнение изгиба: плавный, без острых кромок

Совместимость и монтаж

Угол 36847k совместим только с лотками системы S5 Combitech той же ширины (500 мм) и высоты (50 мм). Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепежных элементов - не требуются дополнительные детали. Крепление осуществляется через перфорацию в основании к несущей конструкции. Боковые перфорированные стенки позволяют дополнительно зафиксировать угол к смежному лотку или использовать для заземления.

Безопасность и стандарты

Изделие выполнено из огнестойкой стали с термически стойким цинковым покрытием. Соответствует нормам пожарной безопасности для кабельных трасс в промышленных и коммерческих объектах. Оцинковка по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности и агрессивной среды.

Преимущества

• Комплектность: все крепежи и пластины включены - не нужно докупать ничего лишнего
• Плавный изгиб: внутренний радиус 240 мм предотвращает повреждение кабелей при прокладке
• Заземляемая конструкция: перфорация в основании и боковинах позволяет легко реализовать контур заземления
• Устойчивость к коррозии: горячее цинкование по Сендзимиру увеличивает срок службы в 2–3 раза по сравнению с обычной оцинковкой
• Системная совместимость: полностью интегрируется с другими элементами S5 Combitech

Ограничения применения

• Не подходит для лотков других систем или другого размера - например, 300 мм или 200 мм
• Не предназначен для наружной установки без защиты от прямого воздействия осадков - хотя оцинковка устойчива, длительное намокание может снизить срок службы
• Не рекомендуется применять в местах с механическими нагрузками выше допустимых для стальной конструкции толщиной 0,8 мм - например, там, где возможны удары или давление тяжелых предметов

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании
• Формирование вертикального участка в машинном зале завода с несколькими уровнями оборудования
• Обход колонн или трубопроводов в распределительных пунктах
• Подключение кабелей от потолочного лотка к нижнему уровню панелей управления

Практические советы

• Проверьте перед монтажом, что лотки, которые вы соединяете, имеют точно такие же габариты - 500×50 мм. Несоответствие вызовет зазоры и потерю жесткости
• Используйте самонарезающие болты, подходящие по длине к толщине 0,8 мм - слишком длинные могут задеть кабели внутри
• При необходимости заземления - присоедините проводник к перфорированной части основания, используя контактную шайбу
• Если трасса проходит через влажное помещение - проверьте целостность оцинковки после монтажа; при повреждении обработайте место специальным составом для восстановления цинкового слоя
• Артикул 36847k - часть серии S5 Combitech. Для полной системы закажите также прямые лотки, ответвители и крышки той же серии - они гарантированно совместимы
