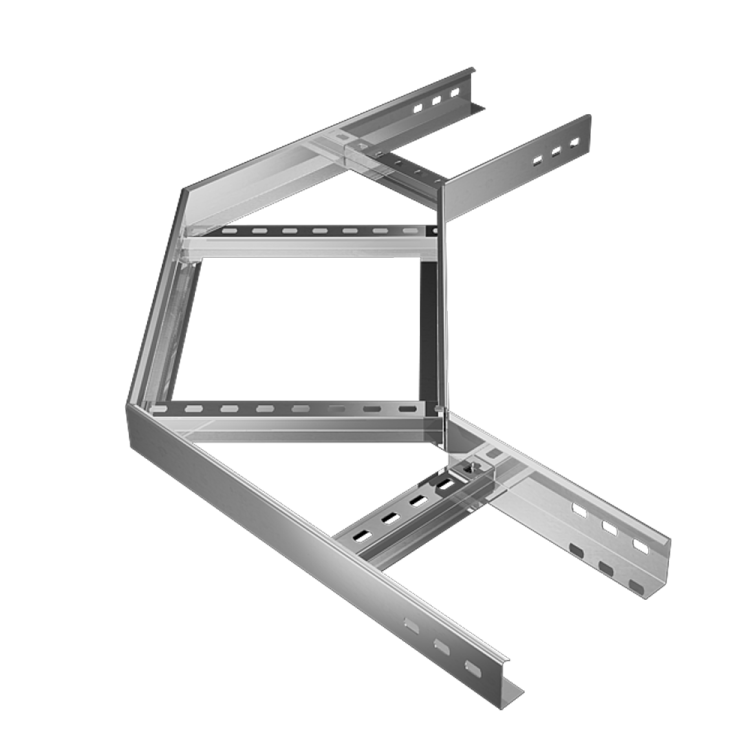

Угол горизонтальный лестничный 90 град 50х500 | LGL90*50*500*1.2 КМ-профиль LO4457

Угол лестничный горизонтальный 90 градусов 50х500 мм сталь 1,2 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие совместимо с лотками той же ширины и высоты, обеспечивает надёжную сборку и защищает провода от внешних воздействий. Артикулы lo4457 и lgl90-50-500-1.2 соответствуют одному продукту.

Назначение и область применения

Угол лестничный горизонтальный 90 градусов 50х500 мм сталь 1,2 мм используется для поворота кабельных трасс на 90° в горизонтальной плоскости. Применяется в системах прокладки силовых и слаботочных линий, когда необходимо изменить направление маршрута без перепада высот. Подходит для установки в помещениях - офисах, производственных зонах, серверных, энергообъектах. Идеально сочетается с металлическими лестничными лотками шириной 500 мм и высотой борта 50 мм.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: ширина 500 мм, высота 50 мм
• Толщина материала: 1,2 мм
• Материал: оцинкованная сталь по методу Сендзимира
• Тип профиля: перфорированный, открытый боковой профиль
• Внутренний радиус изгиба: 300 мм
• Исполнение изгиба: сегментарный - состоит из нескольких участков, обеспечивающих плавный переход
• Покрытие: цинк по методу Сендзимира - равномерное, плотное, устойчивое к коррозии
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в закрытых помещениях с контролируемым микроклиматом, включая умеренный и холодный климат

Совместимость и монтаж

Угол лестничный горизонтальный 90 градусов 50х500 мм сталь 1,2 мм совместим исключительно с лотками того же формата - 500×50 мм. Монтируется с помощью болтов, саморезов или других крепежных элементов, подходящих для перфорированного профиля. Отсутствие встроенного соединительного элемента требует самостоятельного подбора крепежа. Рекомендуется использовать крепёж с антикоррозийным покрытием (например, оцинкованные или нержавеющие болты M6–M8). При сборке соблюдайте шаг отверстий - он соответствует стандартному шагу лотков КМ-Профиля. Направление изгиба - внутреннее, поэтому кабели должны иметь достаточную гибкость для прохода через радиус 300 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Обеспечивает огнестойкость - не распространяет горение, не выделяет токсичных веществ при нагреве. Цинкование по методу Сендзимира гарантирует долговечность и соответствие нормам по защите от коррозии в условиях сухих и слабоагрессивных сред. Не применяется в условиях постоянного контакта с химикатами, щелочами или соляными растворами.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и качественной стали
• Защита от коррозии - цинкование по методу Сендзимира обеспечивает длительный срок службы даже при колебаниях влажности
• Плавный изгиб с радиусом 300 мм снижает риск повреждения кабелей при прокладке
• Перфорация по всей поверхности упрощает фиксацию и позволяет легко крепить к стенам или потолкам
• Совместимость с популярными лотками КМ-Профиля и аналогичными изделиями других производителей

Ограничения применения

• Не предназначена для наружной установки - не рассчитана на постоянное воздействие осадков, ультрафиолета или температур ниже -40C
• Не рекомендуется применять в агрессивных средах: химических цехах, водоочистных сооружениях, морских портах
• Запрещён контакт с кислотами, щелочами, соляными туманами - цинковое покрытие будет разрушаться
• Не является герметичным решением - для защиты от пыли и влаги требуется дополнительно устанавливать крышку

Примеры использования

• Поворот трассы вдоль стены в серверной комнате, где лоток меняет направление вокруг колонны
• Смена направления кабельной трассы в производственном корпусе при обходе оборудования
• Прокладка слаботочных сетей (LAN, CCTV) в административных зданиях с жёсткими архитектурными решениями
• Обход технологического проёма в цеху, где основной лоток проходит параллельно полу, но нужен поворот на 90°

Практические советы

• Перед монтажом проверьте, что внутренний радиус 300 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте крышку (продается отдельно) для защиты от пыли, мусора и случайных ударов - особенно в производственных зонах
• При сборке нескольких углов подряд следите за уровнем и точностью соединений - малые перекосы могут затруднить протяжку кабелей
• Не забудьте предусмотреть запас на расширение при температурных колебаниях - металл имеет коэффициент теплового расширения
• Артикулы lo4457 и lgl90-50-500-1.2 - это один и тот же товар; при заказе можно использовать любой из них
