Вертикальный шарнирный угол 70х400х1,5 мм | LSHL70-400-1.5 КМ-профиль LO5065

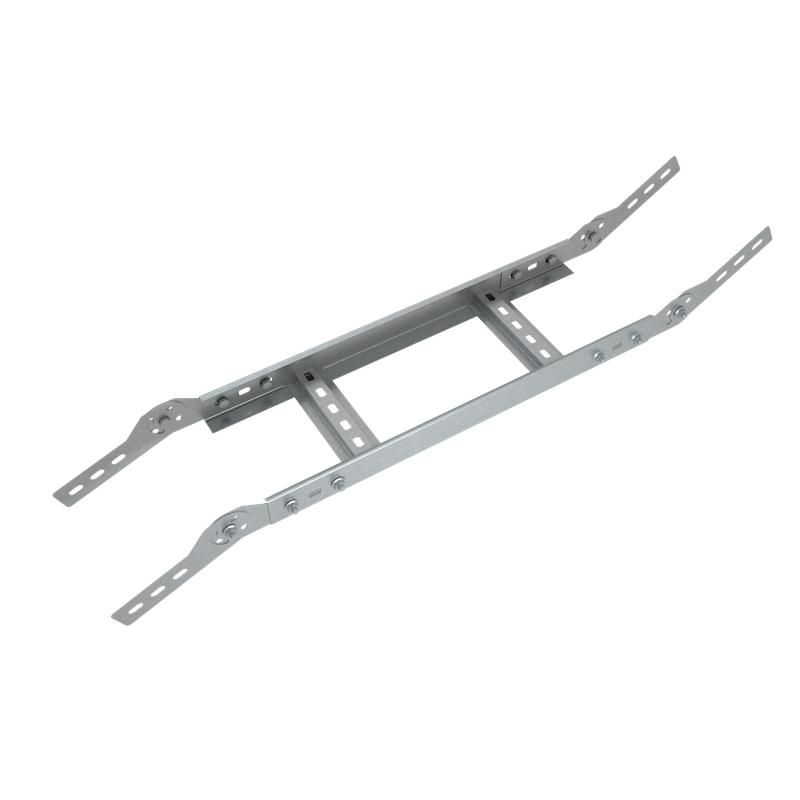

Вертикальный шарнирный угол 70х400х1,5 мм сталь от КМ-Профиля - это гибкий элемент для сборки вертикальных поворотов в кабельных лотках, обеспечивающий регулируемый угол изгиба и совместимость с перфорированным профилем. Артикул lo5065 / lshl70-400-1.5 подходит для промышленных и коммерческих систем кабельной трассировки.

Назначение и область применения

Вертикальный шарнирный угол 70х400х1,5 мм сталь используется для создания поворотов в вертикальной плоскости в открытых кабельных лотках. Применяется там, где требуется изменить направление трассы под любым углом - например, при переходе между этажами, вокруг колонн или вдоль лестниц. Подходит для бортов высотой 70 мм. Элемент рассчитан на работу внутри зданий: офисах, производственных цехах, жилых комплексах, торговых центрах. Не предназначен для уличной установки или агрессивных сред.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира - обеспечивает долговечную защиту от коррозии;
• Габариты: высота 70 мм, ширина 400 мм, толщина стенки 1,5 мм;
• Внутренний радиус изгиба: 300 мм - определяет минимальный радиус, который можно реализовать при повороте;
• Угол поворота: регулируемый - позволяет фиксировать нужный угол между 0° и 90°;
• Тип ступени: перфорированный профиль - совместим с лотками и кронштейнами с шагом отверстий 50–100 мм;
• Исполнение изгиба: сегментарный - состоит из нескольких сегментов, что обеспечивает плавный и точный изгиб;
• Тип бокового профиля: открытый - не имеет закрытых стенок, легко монтируется и обслуживается;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единый цвет с другими элементами системы КМ-Профиля.

Совместимость и монтаж

Вертикальный шарнирный угол 70х400х1,5 мм сталь совместим с лотками и кронштейнами КМ-Профиля, имеющими перфорацию по стандартному шагу. Монтаж выполняется болтовым соединением через отверстия в профиле. Отсутствие соединительного элемента требует самостоятельного подбора болтов, гаек и шайб - рекомендуется использовать M8 или M10 в зависимости от нагрузки. Установка возможна как на стену, так и на потолок. Для надежности крепления используйте антивибрационные прокладки при монтаже на вибрирующих поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - предназначено для работы в помещениях с нормальным климатом. Огнестойкость подтверждается составом стали и отсутствием легкоплавких компонентов. Горячее цинкование по методу Сендзимира гарантирует равномерное покрытие и соответствие DIN EN ISO 1461. Напряжение и ток не влияют на работоспособность - элемент не проводящий.

Преимущества

• Регулируемый угол поворота - позволяет адаптировать трассу под реальные условия без замены детали;
• Сегментарный изгиб - снижает риск деформации при сборке и обеспечивает точность угла;
• Оцинковка по Сендзимиру - защищает от ржавчины даже при частом контакте с влагой в помещениях;
• Открытый профиль - удобен для осмотра, прокладки и замены кабелей без демонтажа;
• Огнестойкость - безопасен в системах, где важна пожарная целостность.

Ограничения применения

• Не применяется на открытом воздухе - цинковое покрытие недостаточно для атмосферной коррозии;
• Не подходит для агрессивных сред: химических цехов, морских портов, кислотных выбросов;
• Не предназначен для механических нагрузок сверх проектных - максимальная нагрузка зависит от длины лотка и числа креплений;
• Требует наличия перфорированного лотка - несовместим с цельными (не перфорированными) бортами.

Примеры использования

• Подключение кабельных лотков между этажами в многоэтажном офисном здании;
• Обход колонн и трубопроводов в производственном цехе;
• Прокладка силовых и слаботочных кабелей вдоль лестничных клеток;
• Создание вертикальных ответвлений от основной трассы в распределительных щитовых.

Практические советы

• При выборе угла проверьте внутренний радиус 300 мм - он должен позволять свободно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Используйте болты с пластиковыми или резиновыми прокладками, чтобы избежать вибраций и шума;
• Не затягивайте крепления слишком сильно - это может деформировать тонкую сталь 1,5 мм;
• Для длинных участков с несколькими поворотами рекомендуется делать промежуточные крепления каждые 1,5–2 метра;
• Артикулы lo5065 и lshl70-400-1.5 - это один и тот же продукт; при заказе указывайте оба для исключения путаницы.
