Элемент вертик регулир угла для лотка LKS 500мм (RGBEV 650 FS RU) | 7005439 OBO Bettermann

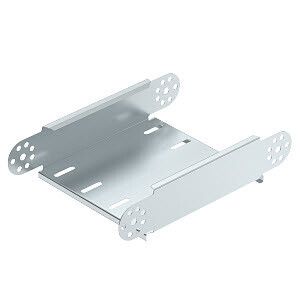

Элемент вертикального регулируемого угла для лотка LKS 500мм от OBO BETTERMANN (арт. 7005439 / RGBEV 650 FS RU) предназначен для создания плавных вертикальных переходов между участками кабельной трассы с сохранением герметичности и механической прочности. Подходит для систем с высотой бортов 60 мм.

Назначение и область применения

Элемент вертикального регулируемого угла для лотка LKS 500мм используется для изменения направления кабельного лотка в вертикальной плоскости - как вверх, так и вниз. Применяется там, где требуется изменить уровень трассы без использования нескольких горизонтальных участков и поворотов. Особенно актуален на объектах с плотной компоновкой: промышленные цеха, распределительные пункты, серверные комнаты, транспортные терминалы.

Технические характеристики

• Ширина: 500 мм - совместим с лотками шириной 500 мм;
• Высота: 60 мм - соответствует стандартной высоте бортов лотков LKS;
• Угол регулировки: восходящий и нисходящий - позволяет выставить любой угол между горизонтальным положением и максимальным отклонением до 45°;
• Тип конструкции: шарнирная арка 45 - обеспечивает гибкий изгиб без жестких точек перегиба;
• Материал: сталь с цинковым покрытием - устойчив к коррозии, подходит для помещений с повышенной влажностью;
• Толщина материала: 0,7 мм - достаточна для механической нагрузки при нормальной эксплуатации;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам через болтовые соединения или зажимы;
• Обозначение производителя: RGBEV 650 FS RU - внутренний код серии от OBO BETTERMANN.

Совместимость и монтаж

Элемент вертикального регулируемого угла для лотка LKS 500мм совместим только с лотками LKS и аналогичными моделями, имеющими высоту бортов точно 60 мм. Для установки необходимо:

• Закрепить элемент на двух смежных участках лотка с помощью болтов М8 или специальных зажимов;
• Не использовать с лотками других серий (например, LK, LKB), даже если их ширина совпадает - высота бортов должна быть идентичной;
• Перед фиксацией проверить свободный ход шарнира - он должен двигаться плавно без заеданий;
• После сборки затянуть все соединения равномерно, чтобы избежать деформации профиля.

Преимущества

• Гибкая регулировка угла - позволяет адаптировать трассу под реальные условия монтажа без замены детали;
• Цинковое покрытие - продлевает срок службы в условиях повышенной влажности и агрессивной среды;
• Шарнирная арка - снижает риск повреждения кабелей при изгибе, исключает острые углы внутри канала;
• Легкий вес и компактность - удобен для работы в ограниченном пространстве;
• Совместимость с системой OBO BETTERMANN - гарантирует надежную стыковку с другими элементами лотковой системы.

Ограничения применения

• Не предназначена для использования вне закрытых помещений - отсутствует степень защиты IP, не рассчитана на воздействие осадков или прямого солнечного света;
• Не рекомендуется применять при нагрузках выше допустимых для лотков LKS - максимальная масса кабелей определяется конструкцией основного лотка;
• Не подходит для автоматических систем с постоянной вибрацией без дополнительной фиксации - возможен самопроизвольный сдвиг угла;
• Не работает с лотками другой высоты бортов - например, 80 мм или 100 мм.

Примеры использования

• Подключение лотка от потолочного уровня к полу в машинном зале;
• Переход с одного этажа на другой через технологический канал;
• Обход препятствий (трубопроводов, оборудования) в производственных помещениях;
• Создание вертикальных ответвлений от главной трассы к станкам или щитам.

Практические советы

• Перед заказом обязательно сверьте высоту бортов существующих лотков - даже +-2 мм может помешать правильному монтажу;
• Если нужна дополнительная жесткость - используйте вместе с поддерживающими кронштейнами OBO;
• При частом перемещении кабелей рекомендуется периодически проверять состояние шарнира и смазывать его графитовой смазкой;
• Элемент вертикального регулируемого угла для лотка LKS 500мм можно комбинировать с другими элементами серии LKS - система совместима полностью.
