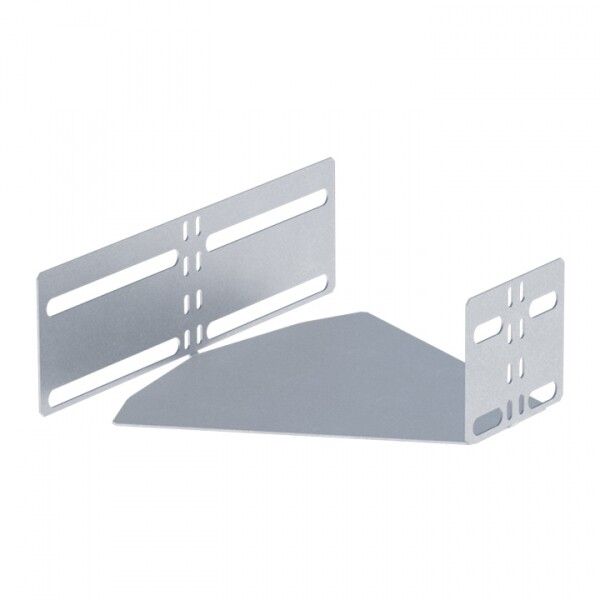

Угол горизонтальный изменяемый -Line PROxima 50х200мм EKF y50200

Угол горизонтальный изменяемый 200х50 мм от EKF - компонент системы EKF-Line для гибкой прокладки кабелей в горизонтальных трассах с возможностью изменения угла соединения. Подходит для сборки кабельных лотков в условиях промышленных, офисных и жилых объектов.

Назначение и область применения

Угол горизонтальный изменяемый 200х50 мм используется для соединения участков кабельного лотка под углом, позволяющим обходить препятствия, менять направление трассы или переходить между уровнями. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей на промышленных предприятиях, в торговых центрах, больницах, школах и других зданиях. Особенно удобен там, где требуется адаптация трассы под существующую планировку без замены целого участка лотка.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм - соответствует стандартным лоткам EKF-Line
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - обеспечивает долговечную защиту от коррозии
• Толщина стенки: 0,8 мм - достаточная для механической прочности при нагрузках от кабелей и монтажных усилий
• Угол поворота: регулируемый - можно фиксировать любое положение в пределах допустимого диапазона
• Наличие верхней крышки: да - сохраняет герметичность и защищает кабели от внешних воздействий
• Исполнение: без разъема - требует крепления к другим элементам через болты или хомуты
• Цвет: серый - совпадает с цветовой гаммой всей серии EKF-Line
• Гарантия: 36 месяцев - подтверждает надежность производства

Совместимость и монтаж

Угол горизонтальный изменяемый 200х50 мм полностью совместим с другими элементами системы EKF-Line: прямыми лотками, переходниками, кронштейнами и крышками. Монтаж выполняется с помощью саморезов или болтов, которые крепят угол к смежным участкам лотка. Для фиксации угла используйте шестигранники или отвертки - после установки угол фиксируется в нужном положении и не смещается под весом кабелей. Учитывайте посадочные отверстия: они расположены по краям, что позволяет легко выровнять соединение с соседними деталями.

Преимущества

• Регулируемый угол снижает необходимость заказа множества фиксированных элементов - экономит время и средства
• Оцинковка по методу Сендзимира гарантирует защиту даже при повышенной влажности и агрессивной среде
• Наличие крышки исключает случайное попадание пыли, воды или сторонних предметов внутрь трассы
• Производство в России - контроль качества и соответствие ГОСТ и техническим условиям EKF

Ограничения применения

• Не предназначен для использования вне системы EKF-Line - несовместим с лотками других производителей
• Не рассчитан на значительные динамические нагрузки - не применяйте в местах с частыми вибрациями или ударными воздействиями
• Запрещено применять в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабельных трасс
• При монтаже в помещениях с температурой ниже -40C проверьте пластичность стали - возможна хрупкость при экстремально низких температурах

Примеры использования

• Обход колонн в административных зданиях при прокладке сетей Ethernet и питания
• Переход с потолка на стену в производственных цехах с оборудованием
• Создание ответвлений от основной трассы к распределительным щитам
• Прокладка кабелей в многоквартирных домах при модернизации электроснабжения

Практические советы

• Перед монтажом проверьте, чтобы все соединяемые лотки имели одинаковую ширину (200 мм) и тип покрытия
• Фиксируйте угол в рабочем положении до окончательного закрепления - легче скорректировать до затяжки всех болтов
• При использовании в сырых помещениях дополнительно обработайте места крепления антикоррозийной смазкой
• Не перегружайте лоток - максимальная нагрузка зависит от длины участка; для длинных трасс используйте опорные кронштейны каждые 1–1,5 метра
• Храните угол в сухом месте - хотя он оцинкован, длительный контакт с водой может вызвать образование белого налета (не влияет на функциональность)
