Угол лестничный горизонтальный 90 град 70х100х1,2 мм | LGL90-70-100-1.2 КМ-профиль LO5204

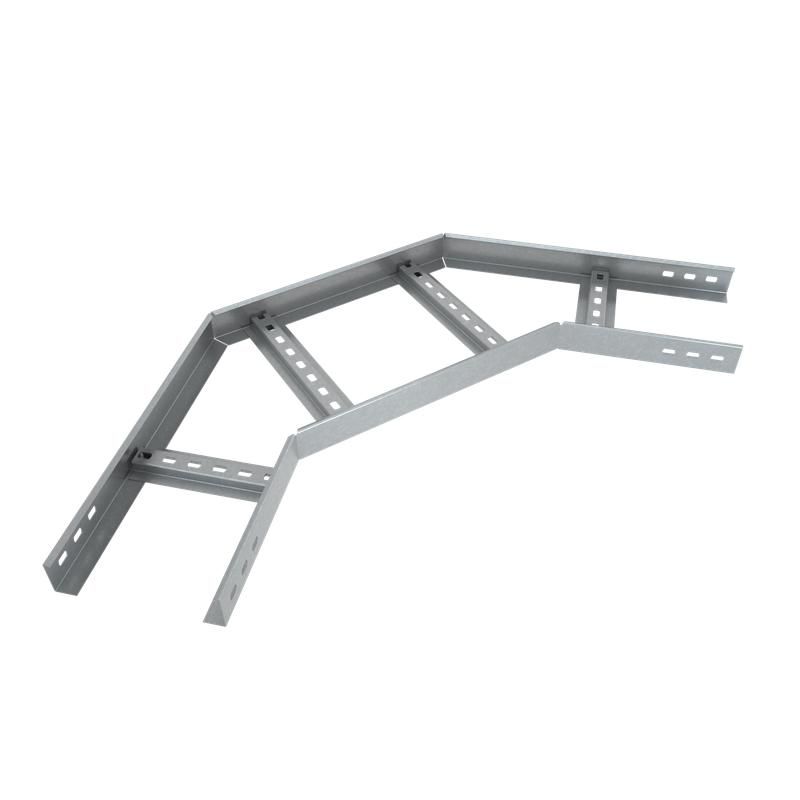

Угол лестничный горизонтальный 90 градусов 70х100х1,2 мм КМ-профиль - это элемент кабельной трассы для организации поворотов силовых и слаботочных линий в горизонтальной плоскости. Изделие совместимо с металлическим лестничным лотком той же ширины и высоты, обеспечивает надёжную фиксацию проводов и кабелей, устойчиво противостоит коррозии благодаря цинковому покрытию. Артикулы lgl90*70*100*1.2, lo5204 и lgl90-70-100-1.2 соответствуют одному продукту от бренда КМ-профиль.

Назначение и область применения

Угол лестничный горизонтальный 90 градусов 70х100х1,2 мм КМ-профиль предназначен для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется там, где требуется сохранить целостность лотка при повороте - например, при обходе колонн, перегородок или переходах между зонами помещения.

Подходит для систем с металлическим лестничным лотком шириной 100 мм и высотой борта 70 мм. Устанавливается внутри помещений: офисах, производственных цехах, серверных, жилых комплексах. Не рекомендуется для открытых площадок, влажных или агрессивных сред (например, химических лабораторий, подвалов с постоянной сыростью).

Технические характеристики

• Тип изделия: горизонтальный угол 90 градусов
• Размеры: 70 мм (высота) × 100 мм (ширина)
• Толщина стенки: 1,2 мм
• Материал: оцинкованная сталь
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Форма профиля: открытый, перфорированный - для удобства крепления кабелей и вентиляции
• Исполнение изгиба: сегментарный - обеспечивает точный угол без деформаций
• Внутренний радиус изгиба: 300 мм - позволяет прокладывать кабели с минимальными усилиями на изгиб
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в закрытых помещениях с контролируемым микроклиматом
• Исполнение: без соединительного элемента - требует самостоятельного крепления

Совместимость и монтаж

Угол лестничный горизонтальный 90 градусов 70х100х1,2 мм КМ-профиль совместим исключительно с лестничными лотками того же формата: 100×70 мм. Подключение осуществляется через болтовые соединения с применением стандартных крепежей (болты М6–М8, гайки, шайбы) - они не входят в комплект.

Монтаж выполняется после установки основного участка лотка. Угол фиксируют к опорам или к самому лотку с помощью самонарезающих или обычных болтов. Перед установкой проверьте соответствие внутреннего радиуса (300 мм) допустимому радиусу изгиба кабеля - особенно важно для многожильных и крупногабаритных проводов.

Не применяйте силовые методы (молоток, гидравлика) для принудительного выравнивания - изделие имеет жёсткую форму и может деформироваться.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Обеспечивает огнестойкость - не распространяет пламя и не выделяет токсичных веществ при нагреве до температур, характерных для аварийных ситуаций в электроустановках. Цинковое покрытие по методу Сендзимира соответствует нормам по защите от коррозии для внутренних систем.

Преимущества

• Высокая прочность за счёт толщины 1,2 мм и качественной стали
• Защита от коррозии благодаря цинкованию по методу Сендзимира - долговечнее, чем простое холодное цинкование
• Перфорация на поверхности позволяет легко крепить кабели хомутами или кабельными стяжками
• Сегментарный изгиб гарантирует точность формы и отсутствие скручивания
• Серый цвет не выгорает и не теряет внешний вид при длительном освещении
• Огнестойкость снижает риск возникновения пожара в случае перегрузки кабелей

Ограничения применения

• Не предназначена для наружной эксплуатации - даже при УХЛ-исполнении не выдерживает постоянного воздействия дождя, снега или прямых солнечных лучей
• Не используется в агрессивных средах: химические производства, водоочистные сооружения, пищевые цеха с частой мойкой паром
• Запрещён монтаж в условиях температур ниже −40 C - материал становится хрупким
• Не является герметичным решением - для защиты от пыли и влаги необходимо использовать крышки
• Не совместим с лотками других размеров - нельзя адаптировать под 150 мм или 50 мм лотки

Примеры использования

• Обход колонны в серверной комнате - лоток меняет направление вокруг вертикальной опоры
• Переход между этажами в многоэтажном здании - когда трасса должна повернуть в сторону рядом с лифтом
• Прокладка слаботочных сетей (LAN, CCTV) в офисах - поворот за потолочным перекрытием
• Электроснабжение оборудования на производстве - изменение маршрута кабелей вокруг станков

Практические советы

• Выбирая угол, всегда сверьте ширину и высоту с вашим лотком - расхождение даже на 2 мм затруднит сборку
• Для кабелей с большим радиусом изгиба (например, оптоволокно или силовой кабель 3x240 мм2) проверьте, что внутренний радиус 300 мм достаточен - иначе возможны повреждения жил
• После монтажа обязательно установите крышку - она предохраняет от пыли, мусора и случайных контактов
• Не используйте пластиковый крепёж - он недостаточно прочен; выбирайте стальные болты с гальваническим покрытием
• При необходимости удлинения трассы - соединяйте несколько углов последовательно, соблюдая шаг крепления (не более 1,5 м)
