Угол лестничный 90 градусов 80x500 R=660мм горячеоцинкованный - ULD685HDZ ДКС

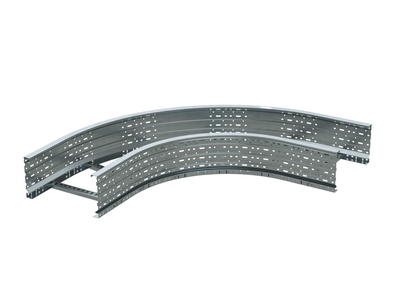

Угол лестничный 90 градусов 80x500мм, горячеоцинкованный, R660 от DKC (ДКС) - элемент кабельной трассы серии U5 Combitech, предназначенный для плавного поворота трассы в горизонтальной плоскости под прямым углом. Артикул uld685hdz обеспечивает надежную прокладку кабелей в условиях повышенной влажности и агрессивной среды благодаря горячего цинкованию.

Назначение и область применения

Угол лестничный 90 градусов 80x500мм, горячеоцинкованный, R660 используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется в системах U5 Combitech для прокладки силовых и контрольных кабелей в промышленных объектах, энергообъектах, транспортных терминалах, зданиях с высокой влажностью и на открытых площадках. Подходит для монтажа на лестничных маршах, в шахтах, каналах и других местах, где требуется компактный и прочный поворот трассы.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии, срок службы до 30–50 лет
• Угол поворота: 90°
• Размеры: ширина лотка 500 мм, высота борта 80 мм
• Внутренний радиус изгиба: 600 мм - обеспечивает плавный переход, снижает риск повреждения кабелей
• Толщина лонжерона: 1,5 мм - достаточная жесткость для нагрузок при заполнении лотка
• Тип профиля: перфорированный, с открытым боковым профилем - удобство доступа к кабелям и вентиляция
• Исполнение: без соединительных разъемов - требует монтажа через фланцевые соединения с другими элементами U5 Combitech
• Цвет: серый
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –45C до +45C, в условиях повышенной влажности и агрессивной среды
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: да - поддерживает использование в различных типах трасс

Совместимость и монтаж

Угол лестничный 90 градусов 80x500мм, горячеоцинкованный, R660 совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 500 мм. Монтаж выполняется с помощью болтовых соединений с прямыми участками лотка. Отсутствие встроенного соединительного разъема требует точного выравнивания смежных элементов. Для установки необходимо соблюдать шаг крепления не более 1,5 метра. Рекомендуется использовать крепеж, соответствующий классу прочности 8.8 и антикоррозийному покрытию.

Безопасность и стандарты

Элемент соответствует требованиям пожарной безопасности (огнестойкость подтверждена). Климатическое исполнение ОМ1/У1/УХЛ(1,5)/ХЛ1 гарантирует работу в условиях экстремальных температур и влажности. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461 - обеспечивает равномерное и долговечное покрытие. Наличие перфорации способствует естественной вентиляции, снижая риск перегрева кабелей.

Преимущества

• Плавный внутренний радиус 600 мм минимизирует механическую нагрузку на кабели при протяжке
• Горячее цинкование защищает от коррозии в агрессивных средах - идеально для помещений с высокой влажностью, наружных установок и промышленных зон
• Перфорация и открытый профиль обеспечивают легкий доступ к кабелям для обслуживания и диагностики
• Небольшой вес конструкции снижает нагрузку на несущие элементы и ускоряет монтаж
• Поддержка длинных пролетов - допускает использование без промежуточных опор при правильном расчете нагрузки

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные изгибы под 90°
• Требует обязательной совместимости с лотками U5 Combitech 80×500 мм; несовместим с другими сериями или размерами
• Отсутствие встроенного соединительного механизма увеличивает время сборки - необходимы внешние крепежи и точная регулировка
• Не рекомендован для установки в зонах с постоянным воздействием открытого огня или сварочных работ - хотя огнестойкий, материал не является огнеупорным

Примеры использования

• Поворот кабельной трассы между этажами в промышленном цехе с высокой влажностью
• Прокладка кабелей вдоль лестничного марша в административном здании
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых помещениях
• Монтаж в подземных тоннелях, насосных станциях, тепловых пунктах

Практические советы

• При выборе проверьте соответствие ширины и высоты лотка - 500×80 мм - иначе угол не будет плотно состыкован
• Для длительной эксплуатации в агрессивной среде используйте дополнительно антивандальные крышки
• Не затягивайте крепеж слишком сильно - это может деформировать перфорированный профиль
• При прокладке кабелей через угол следите, чтобы радиус изгиба кабеля не был меньше минимально допустимого для его типа - внутренний радиус 600 мм уже учтен в дизайне, но сам кабель должен иметь подходящий изгиб
• При использовании в холодных регионах (УХЛ, ХЛ1) убедитесь, что все крепежные детали также выполнены из коррозионностойких материалов
