Поворот плавн. 90град тип Г01 ESCA 80х300мм IEK | CPG01-0-90-080-300

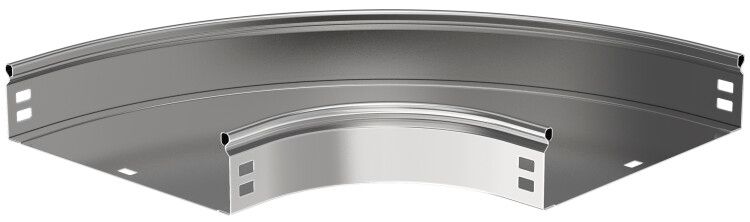

Поворот плавный 90 градусов тип Г01 ESCA 80×300 мм от IEK - элемент кабельного лотка, обеспечивающий плавный переход трассы под углом 90°. Артикул cpg01-0-90-080-300 рассчитан на использование в системах с высотой лотка 80 мм и шириной 300 мм, выполнен из оцинкованной стали и соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80×300 мм используется для изменения направления кабельной трассы в горизонтальной плоскости без острых изгибов. Применяется в промышленных объектах, где требуется укладка силовых и контрольных кабелей вдоль стен, перегородок или между оборудованием. Подходит для установки в цехах, на транспортерных линиях, в распределительных пунктах и других местах с ограниченным пространством.

Технические характеристики

• Угол поворота: 90 градусов
• Высота кабельного лотка: 80 мм
• Ширина кабельного лотка: 300 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина металла: 0,8 мм
• Внутренний радиус изгиба: 100 мм
• Степень защиты: IP00 (без защиты от воды и пыли)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 (работает в помещениях и на открытых площадках с умеренным и холодным климатом)
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет
• Цвет: светло-серый
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительными разъёмами в комплекте

Совместимость и монтаж

Поворот совместим с другими элементами серий ESCA того же размера: 80×300 мм. Соединительные разъёмы в комплекте позволяют легко фиксировать деталь к прямому участку лотка без дополнительных креплений. Монтаж выполняется путём защёлкивания или болтового соединения с использованием штатных отверстий. Для герметизации и защиты от внешних воздействий необходимо использовать крышки - они в комплект не входят и приобретаются отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных лотков и аксессуаров в электроустановках. Произведено из оцинкованной стали, что исключает быструю коррозию даже в условиях повышенной влажности. Отсутствие степени защиты IP означает, что применение допускается только внутри закрытых помещений или в зонах, защищённых от попадания жидкостей и пыли.

Преимущества

• Плавный внутренний радиус 100 мм снижает механическое напряжение на кабелях при прокладке
• Оцинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту
• Фиксация через комплектные разъёмы ускоряет сборку и минимизирует риск неплотного соединения
• Поддержка экстремальных температур позволяет использовать в суровых климатических условиях
• Светло-серый цвет соответствует стандартному оформлению большинства кабельных систем IEK

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты (крышкой и корпусом)
• IP00 запрещает использование во влажных средах, на улице, в сырых цехах без покрытия
• Не рекомендуется для кабелей с жесткими бронированными оболочками - возможны трудности с проходом из-за малого радиуса
• Требуется обязательное наличие верхней крышки; без неё система теряет целостность и безопасность

Примеры использования

• Переход кабельной трассы от потолка к стене в автоматизированном цехе
• Обход колонн и оборудования в распределительной комнате
• Закругление маршрута вдоль технологической линии с плотной компоновкой
• Системы управления в пищевой промышленности, где важна чистота и доступность обслуживания

Практические советы

• Проверьте перед монтажом соответствие ширины и высоты лотка - 80×300 мм должны точно совпадать с основной трассой
• Используйте крышку типа CPG01-CR-080-300 для завершения системы и предотвращения попадания стороннего мусора
• При прокладке многожильных кабелей с большим числом проводов - проверьте свободный объем внутри поворота, чтобы не превысить максимальную нагрузку
• Для длительной работы в условиях холода (до –50 C) убедитесь, что все соединения надёжно затянуты - металл становится более хрупким
• Не используйте этот поворот как опору для веса кабелей - он служит только для изменения направления, а не для несущей функции
