Поворот плавн. 90град тип В20 ESCA 80х300мм | CPV41-0-90-080-300 IEK

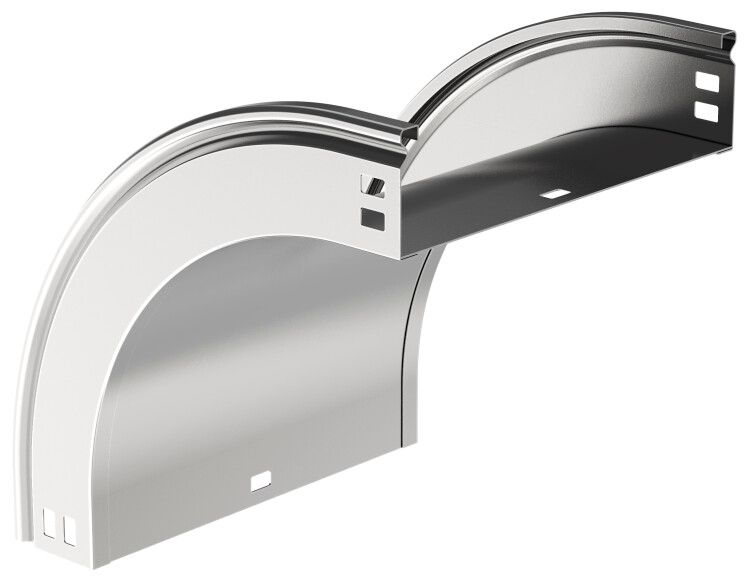

Поворот плавный 90 градусов тип В20 80х300мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° во внешнем углу. Артикул cpv41-0-90-080-300 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип В20 80х300мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабеля без острых изгибов - например, при переходе между этажами, вокруг колонн или вдоль стен. Подходит для прокладки силовых, управляющих и сигнальных кабелей в закрытых помещениях и на открытых участках с контролируемой средой.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабелей;
• Размеры: высота 80 мм, ширина 300 мм - позволяет размещать кабели с достаточным свободным объемом;
• Внутренний радиус: 100 мм - минимизирует механическую нагрузку на жилы кабелей при изгибе;
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии даже при повышенной влажности;
• Толщина стенки: 0,8 мм - оптимальная прочность при сохранении легкости;
• Цвет: светло-серый - совместим с другими элементами кабельных систем IEK;
• Степень защиты IP00 - не имеет защиты от пыли и воды; применяется только внутри помещений или в герметичных каналах;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Исполнение: с соединительным разъемом - обеспечивает быстрое и надежное соединение с другими элементами трассы;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 80х300мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичные размеры и тип соединения. Монтаж осуществляется путем вставки в предварительно установленные прямые участки трассы - фиксация происходит через соединительный разъем без дополнительных крепежей. Для плотного соединения рекомендуется проверять совпадение внутренних профилей перед установкой. Крышка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам. Отсутствие степени защиты IP00 требует исключительно внутренней установки - использование вне помещений или в местах с риском попадания влаги запрещено. Температурный диапазон от –50 C до +40 C допускает применение в холодильных камерах, наружных коробах с терморегуляцией и в неотапливаемых производственных зонах.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке;
• Оцинкование по методу Сендзимира гарантирует долговечность - защитный слой цинка более 10 мкм;
• Форма и размеры обеспечивают удобство прокладки многожильных и крупногабаритных кабелей;
• Соединительный разъем ускоряет сборку трассы и исключает необходимость сварки или болтовых соединений;
• Совместимость с сериями ESCA от IEK позволяет использовать в единой системе с другими элементами.

Ограничения применения

• Не предназначена для открытого монтажа на улице - степень защиты IP00 не защищает от влаги и пыли;
• Не подходит для установки в взрывоопасных зонах - отсутствуют специальные маркировки и защиты;
• Требуется обязательная установка крышки - без неё возможен доступ к кабелям и нарушение целостности трассы;
• Не рекомендуется для тяжелых кабелей с большим весом на единицу длины - не является несущим элементом;
• Запрещено использовать в качестве основного маршрута для кабелей с минимальными радиусами изгиба меньше 100 мм - это может вызвать деформацию.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в производственном корпусе;
• Обход колонны или трубопровода в распределительном щите;
• Прокладка кабелей в техническом коридоре с ограниченным пространством;
• Подключение оборудования в цехах с частыми перемещениями - благодаря прочному материалу выдерживает вибрацию.

Практические советы

• Перед монтажом проверьте, что внутренние размеры поворота соответствуют диаметру используемых кабелей - особенно важно для многожильных и экранированных кабелей;
• Убедитесь, что крышка выбрана точно по модели - она продается отдельно и должна иметь тот же артикул базового элемента;
• При использовании в сыром помещении дополнительно обработайте места соединений антикоррозийным составом - даже оцинкованная сталь может подвергаться воздействию конденсата;
• Не затягивайте кабели слишком сильно при протяжке - плавный поворот не заменяет правильный расчет радиуса изгиба;
• Для больших объемов кабелей комбинируйте несколько поворотов - так снижается давление на каждый элемент и увеличивается срок службы всей системы.
