Поворот плавн. 90град тип В10 ESCA 80х300мм | CPV51-0-90-080-300 IEK

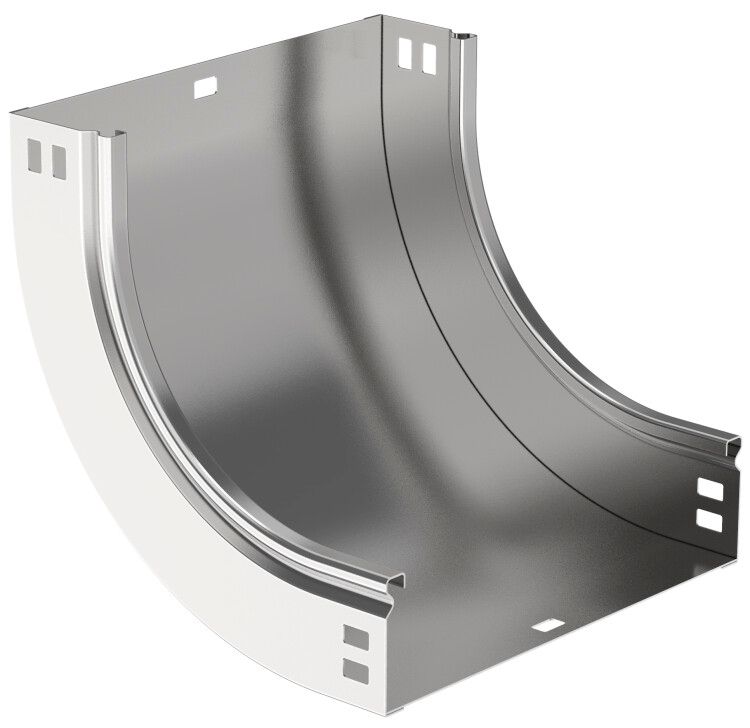

Поворот плавный 90 градусов тип В10 ESCA 80х300мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри помещений. Артикул cpv51-0-90-080-300 обеспечивает надежную прокладку в системах с высокой плотностью кабелей, особенно там, где требуется минимизация перегибов.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 80х300мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах кабельных каналов, когда необходимо изменить направление трассы без острых изгибов, что снижает риск повреждения изоляции кабелей. Подходит для прокладки силовых, управляющих и слаботочных сетей в помещениях с нормальной влажностью и температурным режимом.

Технические характеристики

• Угол поворота: 90 градусов
• Высота: 80 мм
• Ширина: 300 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход без перегиба кабеля
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Цвет: светло-серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только во внутренних установках
• Рабочий температурный диапазон: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - позволяет легко состыковывать с другими элементами трассы
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - соответствует требованиям для эксплуатации в закрытых помещениях с контролируемым микроклиматом
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём вставки в предварительно установленные прямые участки кабельного канала. Соединительный разъем обеспечивает фиксацию без дополнительных крепежей - достаточно плотного вхождения. Для герметизации стыков рекомендуется использовать специальные уплотнители, если система требует повышенной степени защиты.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - стандарту для металлических кабельных каналов. Отсутствие защиты от внешней среды (IP00) делает его безопасным исключительно для внутреннего использования в сухих, невлагонасыщенных зонах. Наличие оцинкованного покрытия предотвращает коррозию в условиях обычной комнатной влажности.

Преимущества

• Плавный радиус 100 мм снижает механическую нагрузку на кабели при прокладке и обслуживании
• Оцинкование по методу Сендзимира гарантирует долговечность и устойчивость к окислению
• Форма и разъем позволяют быстро собирать трассу без сварки или болтов
• Поддерживает широкий диапазон температур - подходит для холодных складских и производственных помещений

Ограничения применения

• Не допускается использование на открытых площадках, в сырых помещениях, на улице или в местах с постоянным воздействием воды - степень защиты IP00 не предусматривает никакой защиты от внешней среды
• Не предназначена для прокладки кабелей с минимальным допустимым радиусом изгиба более 100 мм - проверьте характеристики используемых кабелей перед монтажом
• Крышка в комплект не входит - её необходимо заказывать отдельно

Примеры использования

• Переход между этажами в офисных зданиях - изменение направления трассы через потолочные ниши
• Производственные линии - организация маршрута кабелей вокруг оборудования с ограниченным пространством
• Системы автоматизации - прокладка сигналов управления в шкафах и коробах с жесткими габаритными ограничениями

Практические советы

• Перед монтажом убедитесь, что внутренний проход трассы достаточен для всех прокладываемых кабелей - учтите суммарный диаметр и запас на свободное перемещение
• При использовании нескольких поворотов подряд - рассчитывайте суммарный радиус и возможное увеличение сопротивления протяжке кабеля
• Для удобства сборки начинайте монтаж с прямых участков, затем вставляйте повороты типа В10 ESCA 80х300мм, завершая крышкой
• Если требуется защита от пыли или влаги - выбирайте модели с IP54/IP65 и соответствующими крышками
