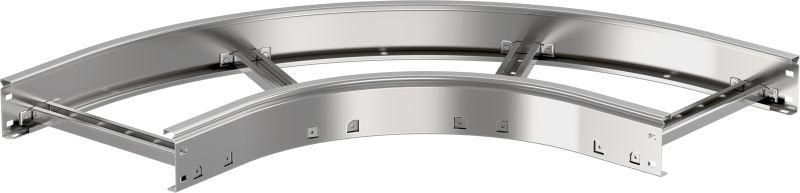

Поворот лестничный LESTA 90град 55х300мм R300 | CPG04-4-90-055-300 IEK

Поворот лестничный 90 градусов 55x300мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей в горизонтальной плоскости под углом 90° с минимальным радиусом изгиба 300 мм. Подходит для прокладки силовых и слаботочных сетей в промышленных и коммерческих объектах.

Назначение и область применения

Поворот лестничный 90 градусов 55x300мм R300 используется для плавного перехода кабельной трассы в горизонтальной плоскости, когда необходимо изменить направление прокладки на 90°. Применяется в системах кабельных лотков там, где требуется сохранить радиус изгиба, соответствующий требованиям к прокладке кабелей без повреждения изоляции. Часто устанавливается в цехах, распределительных пунктах, серверных помещениях, на транспортерных линиях и других местах с ограниченным пространством.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Высота: 55 мм - совместим с лотками серии LESTA высотой 55 мм
• Ширина: 300 мм - определяет протяжённость участка поворота
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020)
• Покрытие: цинк толщиной до 20–25 мкм, обеспечивающий долговечную коррозионную стойкость
• Исполнение: с интегрированным соединителем - позволяет фиксировать поворот без дополнительных крепёжных деталей
• Перфорация: боковые стенки и основание perforated - упрощают заземление и вентиляцию
• Усиленное исполнение: да - увеличенная жёсткость конструкции для нагрузок при прокладке плотных пакетов кабелей
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Поворот лестничный 90 градусов 55x300мм R300 совместим с лотками серии LESTA от IEK того же типа и высоты (55 мм). Интегрированный соединитель позволяет легко защёлкнуть его с прямыми участками трассы без болтов и гаек. Монтаж выполняется на несущих конструкциях с шагом крепления не более 1,5 м. Для надёжного заземления рекомендуется использовать перфорированные участки - через них можно установить перемычки или заземляющие шины. Установка возможна как в вертикальном, так и в горизонтальном положении, но не допускается использование в качестве несущего элемента для веса кабелей свыше 15 кг/м.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-2020 (оцинкованная сталь) и соответствует требованиям к механической прочности и коррозионной стойкости для кабельных систем. Перфорация выполнена с учётом требований к заземлению согласно ПУЭ. Сертифицирован для работы в условиях сухих и умеренно влажных помещений без агрессивных химических сред.

Преимущества

• Радиус 300 мм минимизирует риск повреждения кабелей при прокладке
• Оцинковка по методу Сендзимира гарантирует длительную защиту от ржавчины даже при частом контакте с влагой
• Интегрированный соединитель снижает время монтажа и исключает потерю крепёжа
• Перфорация в основании и боках упрощает заземление и сборку системы
• Усиленная конструкция выдерживает большие массы кабелей без деформаций
• Совместимость с другими элементами серии LESTA обеспечивает единый стиль и надёжность всей трассы

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не рассчитан на работу в агрессивных средах: кислоты, щёлочи, солевые растворы
• Запрещено применять в качестве несущего элемента для кабелей с массой более 15 кг/м
• Не подходит для поворотов с радиусом менее 300 мм - это вызывает перегибы и повреждение изоляции
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво, герметичность не обеспечивается

Примеры использования

• Поворот кабельной трассы вокруг колонны в цехе с конвейерной линией
• Смена направления в распределительном щите между двумя рядами шкафов
• Прокладка кабелей в серверной комнате, где необходимо обойти вентиляционный канал
• Обход препятствий в технологическом коридоре промышленного предприятия

Практические советы

• При проектировании трассы проверьте, что внутренний радиус 300 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно для многожильных и экранированных проводов
• Для лучшего заземления пропустите медную перемычку через перфорацию в основании и закрепите её к соседним элементам
• При монтаже в местах с высокой вибрацией дополнительно зафиксируйте поворот антивибрационными скобами
• Не забудьте, что ширина 300 мм влияет на длину участка трассы - убедитесь, что есть свободное место для установки
• При замене старого оборудования - этот поворот полностью заменяет аналоги с теми же параметрами (R300, 55×300 мм)
