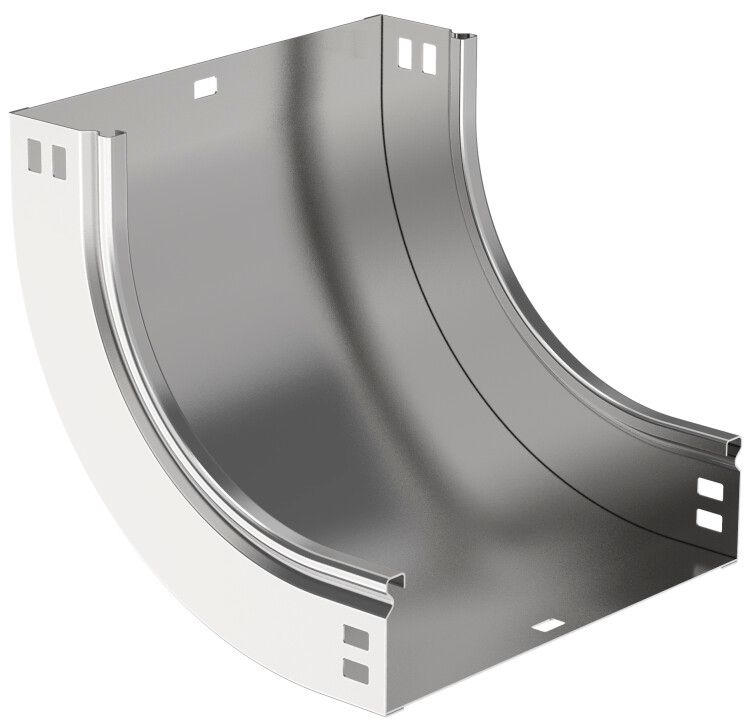

Поворот плавный 90 градусов тип В10 ESCA 50х300 мм - CPV51-0-90-050-300 IEK

Поворот плавный 90 градусов тип В10 50х300мм от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий плавный переход кабелей на 90° внутри вертикального канала. Артикул cpv51-0-90-050-300 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип В10 50х300мм используется для изменения направления кабельной трассы в вертикальной плоскости с углом 90°. Применяется в системах кабельных каналов, где требуется сохранить минимальный радиус изгиба проводов и кабелей, чтобы избежать механических повреждений жил. Подходит для установки в производственных помещениях, на станциях, в шахтах и других местах с ограниченным пространством.

Технические характеристики

• Угол поворота: 90 градусов
• Тип изделия: Угол внутренний плавный
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Размеры: высота 50 мм, ширина 300 мм
• Внутренний радиус изгиба: 100 мм
• Цвет: светло-серый
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет
• Исполнение: с соединительным разъёмом
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 50х300мм совместим с другими элементами кабельных каналов серии ESCA от IEK, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём защёлкивания или фиксации болтовыми соединениями с соседними участками трассы. Соединительный разъём обеспечивает герметичность стыка между элементами, однако крышка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных каналов. Оцинкование по методу Сендзимира гарантирует устойчивость к коррозии даже при повышенной влажности. Отсутствие степени защиты (IP00) означает, что изделие предназначено исключительно для внутренней установки в закрытых кабельных трассах, не подвергающихся прямому контакту с водой, пылью или механическим воздействием.

Преимущества

• Плавный радиус изгиба 100 мм снижает риск перегиба кабелей и продлевает срок их службы
• Оцинкованная сталь обеспечивает долговечность и устойчивость к агрессивным средам
• Форма и размеры стандартизированы - легко интегрируется в существующие системы
• Работает в широком температурном диапазоне, включая холодные условия (-50 C)
• Соединительный разъём упрощает сборку и демонтаж трассы

Ограничения применения

• Не применяется в открытых зонах - отсутствует степень защиты IP
• Не предназначен для использования вне закрытых кабельных каналов
• Крышка не входит в комплект - требует доп purchases
• Подходит только для кабелей, которые выдерживают радиус изгиба ≥100 мм
• Не рекомендуется для применений с частыми вибрациями без дополнительной фиксации

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход препятствий в технологических коробах на заводах
• Прокладка силовых и сигнальных кабелей в многоквартирных домах при вертикальной разводке
• Системы автоматизации на конвейерах, где требуется изменение траектории кабеля

Практические советы

• Проверьте соответствие внутреннего радиуса (100 мм) минимальному допустимому радиусу изгиба используемых кабелей - особенно для многожильных и чувствительных к деформации типов
• При монтаже в условиях повышенной влажности убедитесь, что все стыки плотно соединены - хотя сам элемент защищён от коррозии, влага может попасть через незакрытые торцы
• Для удобства обслуживания всегда используйте крышку того же типа и бренда - IEK предлагает совместимые крышки для серии ESCA
• При необходимости замены или модификации трассы - этот элемент можно демонтировать без повреждения смежных участков благодаря разъёмному соединению
• Не используйте в качестве опоры для веса кабелей - нагрузка должна передаваться только на основные несущие элементы трассы
