Поворот плавн. 90град тип В10 ESCA 100х200мм | CPV51-0-90-100-200 IEK

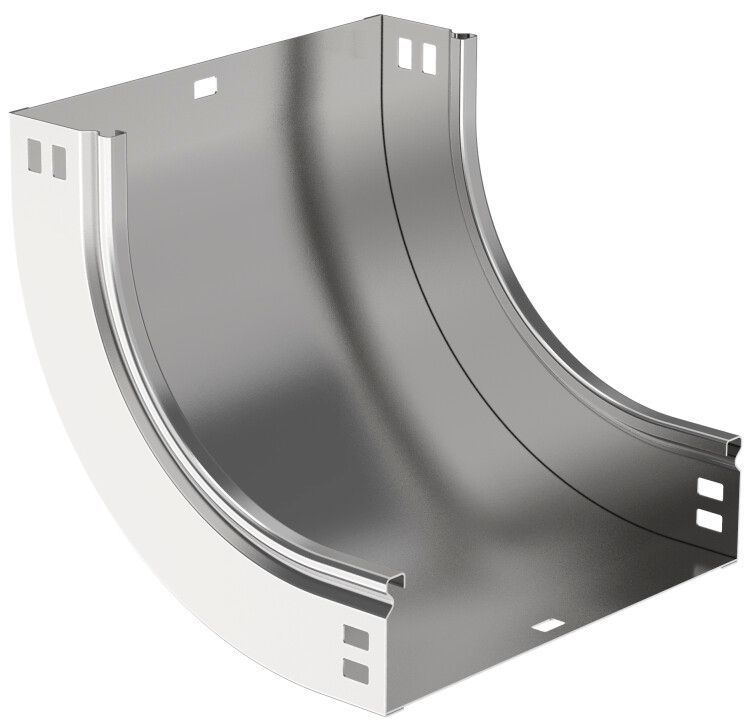

Поворот плавный 90 градусов тип В10 ESCA 100х200мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри зданий. Артикул cpv51-0-90-100-200 рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 100х200мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах кабельных каналов, где требуется изменить направление прокладки кабеля без острых изгибов - например, при переходе с горизонтального участка на вертикальный или между этажами. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с нормальной и повышенной влажностью.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальный допустимый изгиб кабелей
• Высота: 100 мм, ширина: 200 мм - определяют габариты прохода
• Материал: оцинкованная сталь, покрытие по методу Сендзимира - защищает от коррозии, толщина стенки 0,8 мм
• Степень защиты: IP00 - не имеет защиты от внешних воздействий, применяется только в закрытых помещениях
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и теплых помещений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: светло-серый
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъёмом в комплекте - позволяет легко стыковать с другими элементами трассы

Совместимость и монтаж

Поворот совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты и тип крепления. Соединительный разъём в комплекте позволяет фиксировать элемент без дополнительных деталей. Монтаж осуществляется путём вставки в смежные прямые участки кабельного канала. Установка требует точного выравнивания по уровню - особенно важно при вертикальном перемещении трассы. Для герметизации стыков рекомендуется использовать уплотнители, если система работает в среде с высокой запылённостью.

Особенности конструкции

Форма поворота выполнена с плавным радиусом 100 мм, что снижает механическую нагрузку на изоляцию кабелей при протяжке. Открытая конструкция (без крышки) позволяет выполнять обслуживание и замену кабелей без демонтажа всего участка. Компонент не предусматривает самостоятельную крышку - она должна быть установлена отдельно, если требуется закрытая трасса.

Преимущества

• Оцинкование по методу Сендзимира гарантирует долговечность даже в агрессивных средах
• Плавный радиус исключает повреждение кабелей при прокладке
• Встроенный соединительный разъём ускоряет сборку и снижает риск некачественного стыка
• Соответствие ГОСТ Р 52868-2007 обеспечивает надёжность в соответствии с требованиями российских норм

Ограничения применения

• Не предназначен для открытой прокладки - степень защиты IP00 не защищает от воды, пыли и механических ударов
• Не подходит для наружных установок, в сырых помещениях без дополнительной защиты
• Требуется обязательное использование крышки (не входит в комплект) при необходимости закрытой трассы
• Не рекомендуется применять для кабелей с минимальным радиусом изгиба меньше 100 мм

Примеры использования

• Переход кабельной трассы с потолка на стену в офисном здании
• Смена направления в распределительных щитах при вертикальной маршрутизации
• Прокладка кабелей в производственных цехах с жесткими требованиями к сохранению целостности изоляции
• Обустройство кабельных каналов в лестничных клетках и технических этажах

Практические советы

• Проверьте посадочные размеры перед заказом - высота 100 мм и ширина 200 мм должны соответствовать другим элементам вашей системы
• Если планируете частую замену кабелей, используйте поворот вместе с открывающейся крышкой (приобретается отдельно)
• При монтаже в местах с возможным попаданием влаги - дополнительно герметизируйте стыки силиконовым составом
• Не используйте этот элемент как основной несущий элемент - он служит только для изменения направления трассы
• Для систем с большим количеством кабелей проверьте, чтобы суммарный диаметр всех проводов не превышал 70–80% внутреннего объема поворота
