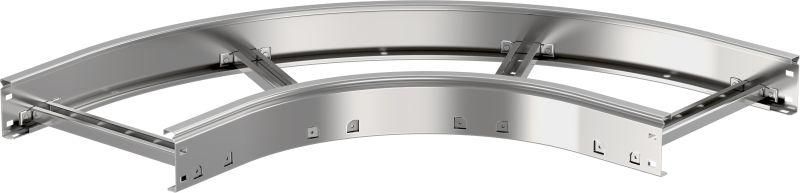

Поворот лестничный LESTA 90град 100х200мм R300 | CPG04-4-90-100-200 IEK

Поворот лестничный 90 град 100х200мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабельного пути на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Устройство совмещает механическую прочность, огнестойкость и интегрированный разъём, что упрощает сборку и обслуживание.

Назначение и область применения

Поворот лестничный 90 град 100х200мм R300 используется для прокладки кабелей и проводов в местах, где требуется изменить направление трассы под прямым углом. Подходит для установки в производственных помещениях, на объектах ЖКХ, энергетике, транспорте и других зонах с высокой плотностью кабельных систем. Применяется там, где важны компактность, надёжность и возможность быстрого доступа к кабелям.

Технические характеристики

• Угол поворота: 90°
• Ширина: 200 мм
• Высота: 100 мм
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020)
• Покрытие: светло-серый цинк, устойчивый к коррозии
• Исполнение: с интегрированным соединительным разъёмом - позволяет подключать кабели без демонтажа корпуса
• Огнестойкость: да - выдерживает воздействие открытого огня в течение нормированного времени
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Перфорированная боковая стенка: есть - удобна для фиксации кабелей хомутиками и креплений
• Широкодиапазонное исполнение: да - подходит для кабелей различного диаметра и количества

Совместимость и монтаж

Поворот лестничный 90 град 100х200мм R300 совместим с другими элементами серии LESTA: прямыми участками, ответвлениями и переходниками. Монтаж выполняется на крепёжные профили или кронштейны с шагом не более 1,5 м. Интегрированный разъём позволяет подводить кабели через боковые отверстия без снятия крышки - снижает время обслуживания. Для фиксации используйте саморезы M4–M6 или болты с гайками. Учитывайте посадочные размеры: ширина 200 мм требует свободного пространства минимум 220 мм между препятствиями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-2020 по оцинкованию и имеет сертификат огнестойкости. Цинковое покрытие защищает от электрохимической коррозии, что особенно важно во влажных средах. Наличие перфорации исключает риск перегрева кабелей благодаря естественной вентиляции. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Интегрированный разъём - экономит время при прокладке и ремонте
• Оцинкование по методу Сендзимира - равномерное, долговечное покрытие без потери защиты на срезах
• Перфорация - упрощает крепление кабелей и контроль состояния проводов
• Огнестойкость - повышает уровень пожарной безопасности объекта
• Широкодиапазонное исполнение - один элемент заменяет несколько типоразмеров

Ограничения применения

Не предназначен для вертикальных поворотов - только для горизонтальных трасс. Не рекомендуется использовать в условиях постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами). Минимальный радиус 300 мм ограничивает применение для кабелей с малым допустимым радиусом изгиба - проверьте спецификацию кабеля перед монтажом. Не следует нагружать изделие весом свыше 15 кг/м - это может деформировать конструкцию.

Примеры использования

• Поворот кабельной трассы вокруг колонны в производственном цехе
• Смена направления в распределительном щите при выходе кабелей в смежную комнату
• Обход технологического оборудования на конвейере
• Прокладка силовых кабелей в подвале с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (300 мм) минимальному радиусу изгиба кабелей - иначе возможны повреждения жил
• Фиксируйте кабели внутри перфорированных стенок хомутиками с интервалом 200–300 мм - так снижается нагрузка на разъём
• При использовании в сырых помещениях дополнительно герметизируйте входы кабелей термоусадкой или силиконовым герметиком
• Артикул cpg04-4-90-100-200 - единственный в серии с таким сочетанием параметров; не путайте с аналогами других производителей
• Поворот лестничный 90 град 100х200мм R300 от IEK (ИЭК) легко комбинируется с другими элементами LESTA - сохраняйте целостность системы при модернизации
