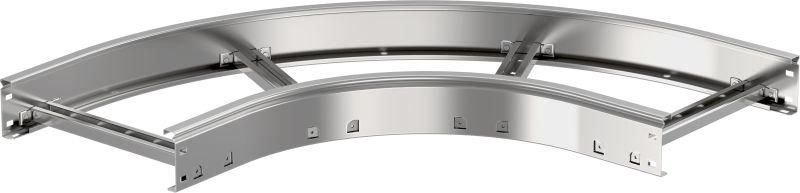

Поворот лестничный LESTA 90град 100х300мм R300 | CPG04-4-90-100-300 IEK

Поворот лестничный 90 град 100х300мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабельного пути на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Применяется там, где требуется сохранить целостность проводов при повороте трассы, особенно в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Поворот лестничный 90 град 100х300мм R300 используется для организации поворотов кабельных трасс в горизонтальной плоскости. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, цехах, на объектах энергетики, транспорта и ЖКХ. Особенно эффективен там, где необходимо соблюсти минимальный допустимый радиус изгиба кабеля и обеспечить доступ к проводникам для обслуживания.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 300 мм - соответствует требованиям ГОСТ для безопасного изгиба кабелей
• Ширина: 300 мм - позволяет размещать до 5–7 кабелей диаметром до 16 мм каждый
• Высота: 100 мм - определяет глубину канала для кабелей
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (ГОСТ 14918-2020)
• Покрытие: светло-серое, равномерное цинковое покрытие класса Zn275
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять с другими элементами трассы без дополнительных фланцев
• Огнестойкость: да - выдерживает воздействие открытого пламени без потери механической прочности
• Срок службы: 20 лет при нормальных условиях эксплуатации
• Перфорированная боковая стенка: есть - обеспечивает естественную вентиляцию и возможность крепления кабелей хомутиками
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и диаметрами

Совместимость и монтаж

Поворот лестничный 90 град 100х300мм R300 совместим с другими элементами серии LESTA: прямыми участками, углами и переходами того же типа. Интегрированный соединительный разъём позволяет быстро состыковывать детали без болтовых соединений - достаточно защёлкнуть и закрепить саморезами через перфорацию. Монтаж выполняется на несущую конструкцию с шагом крепления не более 1,5 метра. Учитывайте посадочные размеры: ширина 300 мм требует свободного пространства минимум 350 мм между препятствиями.

Безопасность и стандарты

• Соответствует ГОСТ 14918-2020 - требования к оцинкованной стали
• Подтверждённая огнестойкость - не распространяет горение, не выделяет токсичных веществ при нагреве
• Защита от коррозии: цинкование по методу Сендзимира гарантирует долговечность даже в помещениях с высокой влажностью

Преимущества

• Интегрированный разъём снижает время монтажа и исключает необходимость в дополнительных комплектующих
• Перфорация позволяет фиксировать кабели внутри трассы без демонтажа крышки
• Оцинкованное покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Жёсткая конструкция из стали обеспечивает стабильную форму при нагрузках
• Серия LESTA стандартизована - все элементы взаимозаменяемы и совместимы между собой

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или расплавленным металлом
• Запрещено применять в качестве несущего элемента для тяжёлых механизмов или оборудования
• При температуре ниже –40 C возможна потеря пластичности материала - проверьте условия эксплуатации

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход технологического оборудования на конвейере
• Прохождение кабелей через угол здания в системах автоматизации
• Прокладка кабелей в подземных камерах с ограниченным пространством

Практические советы

• Перед установкой проверьте внутренний радиус 300 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей (обычно указан в паспорте кабеля)
• Используйте саморезы M4–M5 для крепления через перфорированные стенки - не затягивайте слишком сильно, чтобы не деформировать профиль
• При необходимости можно дополнительно герметизировать стыки с помощью термостойкого силикона - особенно в сырых помещениях
• Поворот лестничный 90 град 100х300мм R300 от IEK (ИЭК) лучше комбинировать с такими же элементами серии LESTA - это гарантирует точность сборки и надёжность всей системы
• Артикул cpg04-4-90-100-300 - запомните его для заказа запасных частей; другие модели этой серии имеют аналогичную маркировку с изменением угла или размеров
