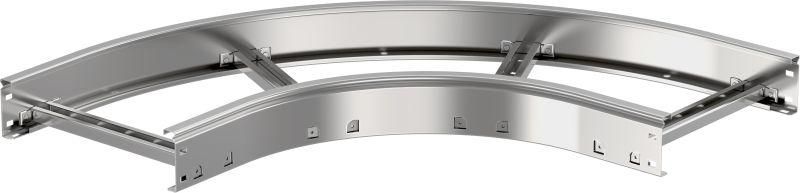

Поворот лестничный LESTA 90° 100x400мм R300 IEK (ИЭК) CPG04-4-90-100-400

Поворот лестничный 90 град. 100х400мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Устройство совмещает механическую прочность, огнестойкость и удобство монтажа благодаря интегрированному соединительному разъёму.

Назначение и область применения

Поворот лестничный 90 град. 100х400мм R300 используется для прокладки кабелей в местах, где требуется изменить направление трассы под прямым углом - например, при переходе между этажами, вокруг колонн или в углах помещений. Подходит для систем управления, автоматизации, энергоснабжения и связи. Применяется в промышленных зданиях, объектах ЖКХ, транспорте и логистике.

Технические характеристики

• Угол поворота: 90°
• Ширина: 400 мм - позволяет разместить до 5–7 кабелей среднего сечения (зависит от типа и диаметра)
• Высота: 100 мм - обеспечивает достаточную глубину для свободного прохода кабелей
• Внутренний радиус: 300 мм - минимизирует перегиб проводов, соответствует требованиям к радиусу изгиба для большинства силовых и слаботочных кабелей
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (ГОСТ 14918-2020)
• Покрытие: светло-серое цинковое, устойчивое к коррозии
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных фланцев или болтовых соединений
• Перфорированная боковая стенка: да - позволяет легко крепить кабели хомутами или фиксаторами
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до 30 минут
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Широкодиапазонное исполнение: да - совместим с другими элементами серии LESTA различной ширины и высоты

Совместимость и монтаж

Поворот лестничный 90 град. 100х400мм R300 совместим с лестничными трассами серии LESTA других размеров - можно соединять с прямыми участками шириной 100, 200, 300, 400 мм. Интегрированный разъём позволяет защёлкивать элементы друг в друга без дополнительных крепёжных деталей. Монтаж выполняется на опорные конструкции с шагом не более 1,5 метра. Для надёжной фиксации рекомендуется использовать кронштейны или анкерные болты через перфорацию. Не требует сварки или резки - готов к установке сразу после распаковки.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-2020 по качеству оцинкования и имеет сертификат огнестойкости. Соответствует нормам ПУЭ и ГОСТ Р 50571 для защиты кабельных трасс. Цинковое покрытие снижает риск возникновения электрохимической коррозии, что особенно важно во влажных и агрессивных средах.

Преимущества

• Интегрированный разъём ускоряет сборку и исключает утечки кабелей в месте стыка
• Оцинкование по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности
• Перфорация позволяет легко фиксировать кабели без демонтажа всей трассы
• Огнестойкость повышает безопасность в помещениях с высокими требованиями к пожарной защите
• Широкодиапазонное исполнение упрощает замену и модификацию системы без закупки новых комплектующих

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных перемещений
• Радиус 300 мм не подходит для кабелей с минимальным допустимым радиусом изгиба больше 300 мм (например, некоторые многожильные оптоволоконные или высокочастотные кабели)
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться при длительном воздействии
• Запрещено нагревать выше +80C - температура может деформировать цинковое покрытие и снизить срок службы

Примеры использования

• Подключение панелей управления в цехе с жёсткими габаритами
• Проход кабелей от этажного щита к машинному залу через угол стены
• Обход колонн в офисных комплексах при прокладке сетей Ethernet и питания
• Монтаж в тоннелях метро или подземных парковках - благодаря огнестойкости и коррозионной стойкости

Практические советы

• При выборе проверьте внутренний радиус 300 мм - он должен быть больше, чем минимально допустимый радиус изгиба ваших кабелей (указан в паспорте кабеля)
• Для кабелей с большим внешним диаметром используйте только один тип провода в одном повороте - перегрузка может вызвать перегибы и повреждение изоляции
• При монтаже в сырых помещениях дополнительно герметизируйте стыки с помощью термоусадочных трубок или силиконового герметика
• Проверяйте соответствие ширины 400 мм с остальными элементами трассы - не все производители используют единые стандарты
• Артикул cpg04-4-90-100-400 - единственный в линейке IEK с таким сочетанием параметров; другие модели имеют другой радиус или высоту
