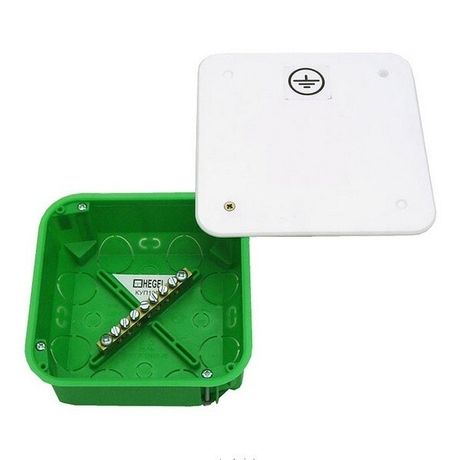

Коробка распределительная СП 106х106х50мм IP55 для уравн. потенциалов HEGEL КУП1201-И

Коробка распределительная/уравнивания потенциалов 106x106x45/50 мм, IP30/IP55, для полых стен, 16 вводов от бренда HEGEL (артикул куп1201-и) предназначена для безопасного соединения и выравнивания потенциалов в системах заземления внутри стен. Её компактный размер и высокая плотность вводов делают её удобным решением для сложных электромонтажных задач в жилых и коммерческих объектах.

Назначение и область применения

Эта коробка используется для организации дополнительной системы уравнивания потенциалов - то есть для снижения разницы напряжений между металлическими элементами в помещении (батареями, трубами, каркасами). Это повышает безопасность людей при случайном контакте с разными поверхностями. Также она служит точкой разветвления проводов и кабелей в системах заземления и зануления.

Подходит для установки в полые стены квартир, частных домов, офисов, медицинских учреждений и производственных площадок, где требуется надёжное и компактное решение для группового подключения заземляющих проводников.

Технические характеристики

• Габариты: 106×106×45–50 мм (толщина корпуса позволяет использовать как в тонких, так и в более глубоких перегородках)
• Степень защиты: IP30 (защита от доступа инструментов и крупных частиц), IP55 (при использовании с герметичными вводами - защита от пыли и струй воды)
• Количество вводов: 16 штук - все штампованные, готовы к прокладке кабеля через них
• Материал корпуса: полипропилен без галогенов - не выделяет токсичных веществ при нагреве, устойчив к химическим воздействиям
• Максимальное сечение провода: до 10 мм2 - подходит для медных и алюминиевых жил заземления
• Крышка: непрозрачная, фиксируется винтами - обеспечивает целостность и предотвращает случайное открывание
• Форма: квадратная - оптимальна для равномерного распределения нагрузки в стене
• Ввод с тыльной стороны: да - позволяет выводить провода за пределы стены, например, к основному контуру заземления
• Цвет: зелёный - соответствует цветовой маркировке заземляющих устройств
• Комплектация: винты для крепления крышки - всё необходимое для сборки в комплекте

Совместимость и монтаж

Коробка рассчитана на монтаж в полые стены из гипсокартона, пеноблоков, панелей и других материалов с внутренней полостью. Установка выполняется путём вырезания отверстия по размеру корпуса и закрепления его с помощью винтов или специальных крепёжных элементов (не входят в комплект).

Все 16 вводов - штампованные, без лишних деталей. Для герметизации рекомендуется применять резиновые или пластиковые вводные уплотнители (не включены). Подключение проводов осуществляется через болтовые зажимы внутри коробки - они должны быть совместимы с сечением до 10 мм2.

При монтаже важно соблюдать порядок подключения: заземляющие проводники от всех приборов и металлических конструкций подсоединяются к центральной шине внутри коробки, которая затем выводится к главному заземляющему контуру.

Безопасность и стандарты

Коробка выполнена в соответствии с требованиями к материалам для электроустановок: полипропилен без галогенов снижает риск распространения пламени и выделения ядовитых газов при возгорании. Соответствует нормам ГОСТ Р 50571 и МЭК 60670 для распределительных коробок.

На крышке имеется символ «Заземление» - визуальное указание для обслуживающего персонала. Коробка не предназначена для работы под напряжением - исключительно для заземляющих цепей.

Преимущества

• Высокая плотность вводов (16) - позволяет подключить множество заземляемых элементов без необходимости установки нескольких коробок
• Компактный размер - легко встраивается даже в ограниченные пространства между обрешёткой
• Надёжная винтовая фиксация крышки - предотвращает самопроизвольное открытие при вибрациях или механическом воздействии
• Материал без галогенов - экологически безопасен, подходит для помещений с повышенными требованиями к безопасности (больницы, школы)
• Зелёный цвет - сразу отличается от обычных распределительных коробок, снижает вероятность ошибочного подключения

Ограничения применения

• Не предназначен для открытой установки - не защищён от прямого попадания осадков или агрессивной среды
• IP30 не гарантирует защиту от брызг воды; для влажных зон (ванная, кухня) необходимо дополнительно использовать герметичные вводы и проверять уровень защиты всей цепи
• Максимальное сечение провода - 10 мм2; нельзя использовать для подключения мощных заземляющих шин (>16 мм2)
• Не рассчитана на прохождение силовых токов - применяется только для заземляющих и уравнивающих проводников
• Не поддерживает автоматическое отключение - требует ручной проверки и обслуживания

Примеры использования

• Подключение заземляющих проводов от радиаторов отопления, ванны, раковины и металлических дверей в ванной комнате
• Объединение заземляющих проводов от бытовой техники (стиральная машина, холодильник) в кухне
• Создание точки уравнивания потенциалов в серверной или производственной зоне с большим количеством металлических конструкций
• Соединение заземляющей шины от щита с внешними металлическими элементами здания (лестница, лифт, трубопроводы)

Практические советы

• Перед монтажом проверьте толщину стены - корпус глубиной до 50 мм требует достаточного пространства для свободного расположения проводов
• Используйте вводы с уплотнителями в местах выхода проводов наружу - особенно в сырых помещениях
• Не перегружайте вводы: каждый ввод предназначен для одного провода сечением до 10 мм2; несколько проводов в одном вводе нарушают герметичность и безопасность
• После монтажа обязательно проверьте контактную связь между всеми заземляющими проводами и шиной - используйте тестер с функцией измерения сопротивления
• При замене старой коробки сохраните маркировку «Заземление» - это важный сигнал для будущего обслуживания
