Коробка уравнивания потенциалов (КУП) для открытой установки 80х80х40 (105шт/кор) | 40-0210-У Промрукав Строитель

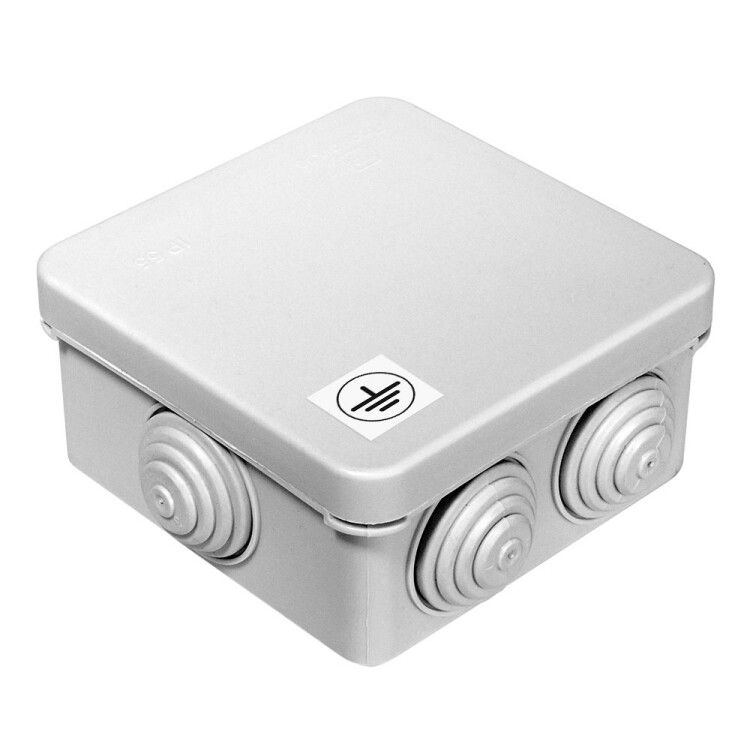

Коробка уравнивания потенциалов для открытой установки 80х80х40 мм IP55 от бренда ПРОМРУКАВ (артикул 40-0210-у) обеспечивает безопасное соединение токопроводящих элементов в местах с высокой влажностью, предотвращая разницу потенциалов и снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов используется в составе дополнительной системы уравнивания потенциалов (ДСУП) - обязательного элемента электроустановок в помещениях с повышенной опасностью: ванных комнатах, душевых, саунах, бассейнах. Она служит точкой сбора и соединения всех металлических конструкций, которые могут оказаться под напряжением при аварии: труб водопровода и отопления, корпусов ванн и душевых кабин, радиаторов, решёток «тёплого пола». Коробка уравнивания потенциалов для открытой установки 80х80х40 мм IP55 применяется там, где невозможно спрятать проводку в стену - на поверхности стен или потолков.

Технические характеристики

• Габариты: 80×80×40 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP55 - защищена от пыли (не полностью, но достаточно для влажных помещений) и от струй воды под любым углом;
• Материал: полипропилен - устойчив к влаге, химическим воздействиям, не корродирует;
• Цвет: серый - соответствует типичным цветовым решениям в санузлах;
• Количество входов: 7 - позволяет подключить несколько проводников одновременно;
• Максимальное сечение проводника: 10 мм2 - подходит для медных жил до 10 квадратных миллиметров;
• Диаметр для трубы: 20 мм - совместим с стандартными гофротрубами и пластиковыми рукавами;
• Температурный диапазон: от -25C до +40C - работает в условиях обычных бытовых и общественных помещений;
• Крышка: непрозрачная, фиксируется на защелках - удобно открывать и закрывать без инструментов;
• Ввод с тыльной стороны: да - позволяет выводить провода через заднюю стенку, что упрощает монтаж на стене;
• Заземление не требуется - коробка сама является частью системы выравнивания потенциалов, а не заземления;
• Состав: безгалогенный материал - при возгорании не выделяет токсичных газов.

Совместимость и монтаж

Коробка уравнивания потенциалов для открытой установки 80х80х40 мм IP55 монтируется настенно-потолочно с помощью дюбелей или саморезов. Подходит для установки на кирпич, бетон, ГКЛ, деревянную обрешётку. Все семь входов рассчитаны на ввод проводов через 20-мм отверстия - можно использовать гофротрубу, ПВХ-шланги или прямую прокладку. Защелкивающаяся крышка легко открывается для проверки и обслуживания. Устройство не требует заземления, так как выполняет функцию именно уравнивания потенциалов - все подключённые элементы должны быть соединены друг с другом и с главной шиной заземления дома через отдельный проводник.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (Правила устройства электроустановок) к системам дополнительного уравнивания потенциалов. Применение IP55 гарантирует надёжную работу в среде с высокой влажностью. Материал без галогенов повышает пожарную безопасность. Наличие ввода с тыльной стороны исключает необходимость сверления передней части корпуса, сохраняя целостность защиты.

Преимущества

• Простота монтажа благодаря защелкам и вводу сзади - не нужен демонтаж всей конструкции для доступа;
• Устойчивость к влаге и химикатам - долгий срок службы даже в агрессивной среде;
• Компактность - занимает мало места, не перегружает интерьер;
• Не требует заземления - правильно реализованная система уравнивания потенциалов работает без него;
• Поддержка проводов до 10 мм2 - совместима с основными сечениями, применяемыми в ДСУП.

Ограничения применения

• Не предназначен для внутренней установки в стены - только для открытой проводки;
• Не заменяет основную систему заземления - работает только как дополнение к ней;
• Максимальное сечение 10 мм2 - нельзя подключать крупные шины или многожильные кабели больше этого значения;
• Работает только в диапазоне -25…+40 C - не подходит для холодных неотапливаемых объектов зимой;
• Нельзя использовать в качестве распределительной коробки для силовой проводки - только для цепей уравнивания потенциалов.

Примеры использования

• Подключение металлической ванны, труб горячего и холодного водоснабжения, радиатора и сушилки для полотенец в ванной комнате;
• Объединение стальных профилей системы «тёплый пол» с трубами отопления и корпусом душевой кабины;
• Создание точки соединения в сауне для всех металлических деталей: решёток, рам, нагревательных элементов;
• Монтаж в медицинских учреждениях, бассейнах, SPA-комнатах - где важна максимальная защита от электротравм.

Практические советы

• Перед монтажом убедитесь, что все подключаемые элементы (трубы, ванна, радиатор) имеют хороший контакт с металлом - оксиды и краска мешают проводимости; зачистите контакты наждаком;
• Используйте проводники сечением 6–10 мм2 (обычно медный ПВ-3); не применяйте алюминий - он плохо соединяется с другими металлами;
• Проверьте соответствие диаметра ввода (20 мм) с вашими гофротрубами - если меньше, потребуются переходники;
• После монтажа обязательно выполните измерение сопротивления между всеми подключенными элементами - оно должно быть менее 0,1 Ом;
• Не закручивайте болты слишком сильно - полипропилен мягкий, есть риск трещин;
• Артикул 40-0210-у от ПРОМРУКАВ - один из самых распространённых вариантов для бытового использования; при заказе нескольких единиц - берите запас на случай повреждения при монтаже.
