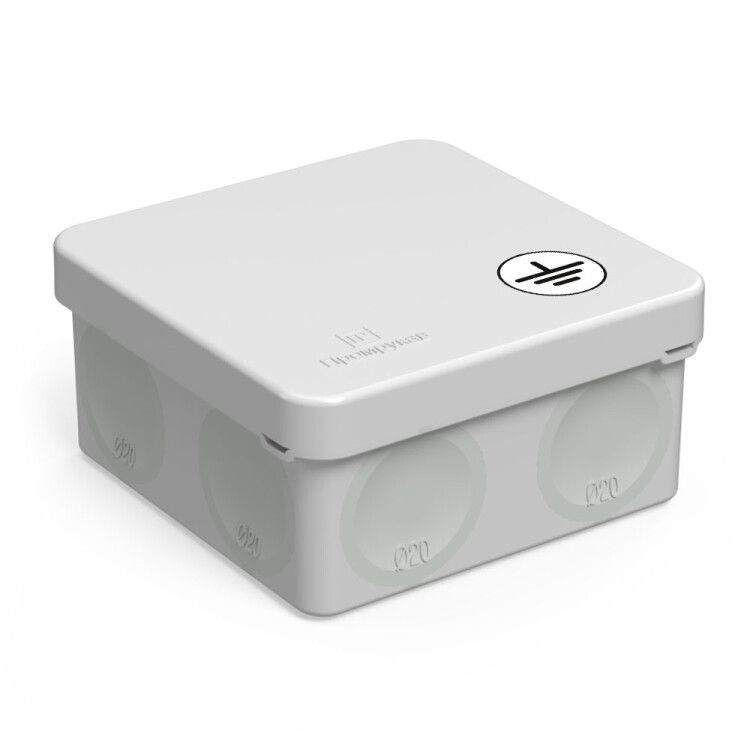

Коробка уравнивания потенциалов (КУП) 60-0210-У для прямого монтажа двухкомп безгалогенная (HF) 80х80х40 (132шт/кор) IP66 | Промрукав Строитель

Коробка уравнивания потенциалов (КУП) для прямого монтажа двухкомпонентная безгалогенная (HF) 80х80х40 от бренда ПРОМРУКАВ (арт. 60-0210-у) обеспечивает безопасное соединение токопроводящих элементов в зонах с повышенной опасностью поражения током - например, в ванных комнатах или саунах. Её компактная форма, высокая степень защиты и материал без галогенов делают её надёжным решением для постоянной установки.

Назначение и область применения

Коробка уравнивания потенциалов (КУП) используется в составе дополнительной системы уравнивания потенциалов (ДСУП). Она соединяет все металлические части, которые могут оказаться под напряжением при аварии: трубы водоснабжения и отопления, корпуса ванн и душевых кабин, радиаторы, сетки тёплого пола, сушилки для полотенец. Это предотвращает возникновение разницы потенциалов между предметами, снижая риск удара током.

Подходит для внутренней установки в жилых, общественных и медицинских помещениях с высокой влажностью. Применяется в новых и реконструируемых объектах, где требуется соответствие требованиям ПУЭ и ГОСТ Р 50571.

Технические характеристики

• Габариты: 80×80×40 мм - компактный размер для монтажа в ограниченном пространстве.
• Материал корпуса: двухкомпонентный пластик без галогенов (HF) - не выделяет токсичных газов при нагреве или горении.
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления.
• Температурный режим: от -45 C до +60 C - работает в условиях перепадов температур, включая неотапливаемые помещения.
• Количество входов: 8 - позволяет подключить несколько проводников одновременно.
• Макс. сечение провода: 10 мм2 - совместима с медными проводами до этого значения.
• Форма и цвет: квадратная, серая - легко интегрируется в интерьер и соответствует типовым решениям.
• Покрытие: необработанная поверхность - не требует дополнительной отделки.
• Крепление крышки: защелкивание - быстрый доступ без инструментов.
• Ввод с тыльной стороны: да - удобно для скрытой прокладки кабелей через стену или пол.

Совместимость и монтаж

Коробка уравнивания потенциалов (КУП) для прямого монтажа двухкомпонентная безгалогенная (HF) 80х80х40 устанавливается настенно или потолочно. Для монтажа используются саморезы или анкеры, подходящие к основанию (бетон, кирпич, гипсокартон). Диаметр входных отверстий - 80 мм, что позволяет вводить кабели с внешним диаметром до этого значения. Все проводники подключаются внутри коробки к шине уравнивания потенциалов. Убедитесь, что сечение провода не превышает 10 мм2 - иначе возможен перегрев контактов.

Из-за наличия ввода с тыльной стороны коробку можно закрепить так, чтобы кабели входили сзади - это повышает эстетику и снижает риск механического повреждения.

Безопасность и стандарты

Коробка уравнивания потенциалов (КУП) соответствует требованиям ПУЭ (глава 1.7) и ГОСТ Р 50571.5.54 для систем уравнивания потенциалов. Материал без галогенов (HF) соответствует экологическим нормам RoHS и снижает риск образования ядовитых паров при пожаре. Степень защиты IP66 гарантирует работу даже при прямом попадании воды - важно для помещений с высокой влажностью.

Преимущества

• Двухкомпонентное литье обеспечивает прочность и герметичность без необходимости дополнительной герметизации.
• Отсутствие галогенов в составе - безопаснее для людей и окружающей среды при ЧП.
• Заглушённые входы позволяют использовать не все 8 каналов - остальные можно закрыть без потери степени защиты.
• Защелкивающаяся крышка - не нуждается в болтах, ускоряет обслуживание и проверку.
• Широкий температурный диапазон - подходит для холодных чердаков и теплых саун.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя IP66 защищает от брызг, длительное воздействие осадков и УФ-излучения может повредить пластик.
• Не рассчитана на токи выше рабочих - служит исключительно для соединения заземляющих проводников, не является распределительной коробкой для фазных/нулевых жил.
• Максимальное сечение провода - 10 мм2; использование более толстых проводов недопустимо - есть риск плохого контакта и перегрева.
• Не подходит для установки в местах с постоянным механическим воздействием - например, рядом с движущимися механизмами.

Примеры использования

• В ванной комнате: соединение труб водоснабжения, отопления, металлической ванны и рамы душевой кабины.
• В спа-зоне: подключение контура тёплого пола и металлических профилей стен.
• В бане или сауне: обеспечение равнопотенциальности деревянных каркасов с металлическими деталями печи.
• В больницах и детских учреждениях: обязательный элемент ДСУП согласно нормам безопасности.

Практические советы

• Перед монтажом проверьте, что все подключаемые элементы действительно металлические и имеют хорошую электрическую связь с землёй.
• Используйте медные проводники с изоляцией, соответствующей классу защиты IP66 - например, NYM или VVGng.
• При прокладке кабелей через тыльную сторону - заполните свободные отверстия заглушками, чтобы сохранить степень защиты.
• После сборки обязательно замерьте сопротивление между всеми точками - оно должно быть менее 0,1 Ом.
• Не закрывайте крышку, пока не убедились, что все провода правильно затянуты - перегрузка контактов вызывает нагрев.
