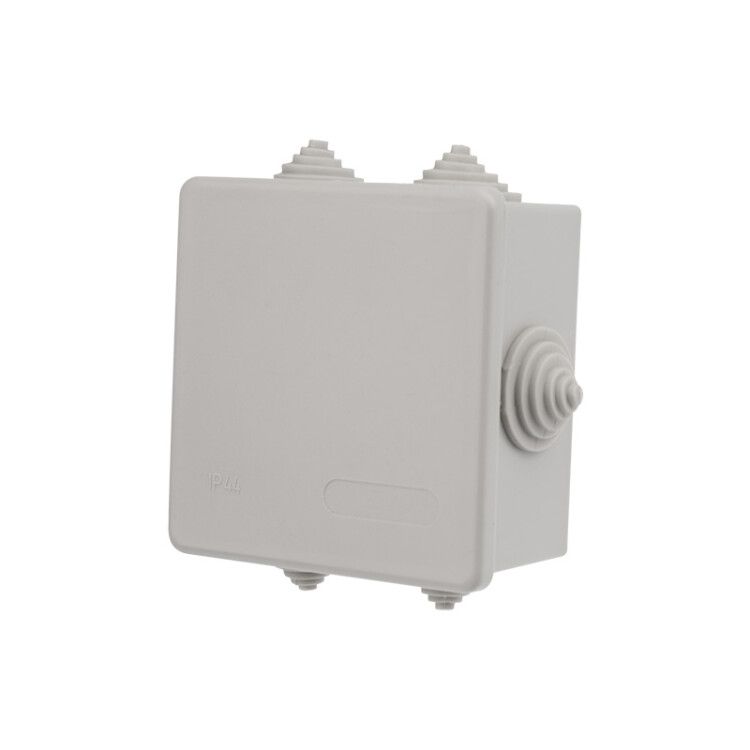

Коробка уравнивания потенциалов о/у 85×85×40 мм, IP44 | 28-3050 REXANT MEET

Коробка уравнивания потенциалов 85x85x40 мм, IP44 от Rexant (арт. 28-3050) - это компактный элемент для безопасного соединения заземляющих проводников в местах с высокой влажностью, где важно предотвращать разницу потенциалов между металлическими поверхностями.

Назначение и область применения

Коробка уравнивания потенциалов 85x85x40 мм, IP44 используется для создания дополнительной системы уравнивания потенциалов (ДСУП) в помещениях с повышенным риском поражения электрическим током. Подходит для установки в ванных комнатах, душевых, саунах, бассейнах, кухнях, а также на производстве - там, где есть одновременный контакт с заземленными предметами (трубы, радиаторы, оборудование) и электрооборудованием.

Технические характеристики

• Габариты: 85×85×40 мм - компактный размер для монтажа в ограниченном пространстве
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды со всех направлений
• Материал: пластик (полистирол) - устойчив к влаге, химически инертен, не поддерживает горение
• Количество входов: 6 - позволяет подключить до шести проводников
• Максимальное сечение провода: 35 мм2 - совместима с жилами до 35 мм2, включая многожильные
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Температурный режим: от –25 C до +60 C - работает в холодных и теплых условиях
• Крышка: тип “заглушка”, фиксируется защелками - герметичное закрывание без инструментов
• Вводы: через уплотнительную мембрану - обеспечивает плотное прилегание к кабелям без дополнительных зажимов
• Цвет: белый - соответствует стандартному цвету электромонтажных коробок
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Покрытие: отсутствует - поверхность матовая, не требует обслуживания

Совместимость и монтаж

Коробка уравнивания потенциалов 85x85x40 мм, IP44 монтируется настенно или потолочно. Установка выполняется с помощью дюбелей или саморезов - в корпусе предусмотрены места для крепления. Мембранные вводы позволяют протянуть кабели без предварительной подготовки отверстий; после введения провода мембрана автоматически уплотняется вокруг него. Крышка легко открывается и закрывается защелками - доступ к внутренним соединениям возможен без демонтажа всей коробки. Для надежного контакта рекомендуется использовать медные шины или болтовые соединения внутри корпуса. Обратите внимание: в комплекте не указаны шины, они должны быть приобретены отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ для систем уравнивания потенциалов. Защита IP44 гарантирует безопасную работу во влажных средах. Отсутствие галогенов в составе материала снижает риск образования ядовитых продуктов горения - важное преимущество для помещений с людьми. Напряжение изоляции 400 В обеспечивает безопасность даже при случайном замыкании на корпус.

Преимущества

• Компактность - занимает мало места, удобна для монтажа в нишах и за плиткой
• Автоматическое уплотнение вводов - исключает необходимость в дополнительных кабельных вводах
• Легкий доступ к внутренней части - крышка фиксируется защелками, не требует отвертки
• Устойчивость к влаге и перепадам температур - подходит для экстремальных условий
• Экологичный материал - без галогенов, безопасен при пожаре

Ограничения применения

• Не предназначен для прямого подключения к сети 220/380 В - служит только для соединения заземляющих проводников
• Не имеет встроенной шины - необходимо самостоятельно установить медную шину или использовать болтовые соединения
• Не подходит для установки в помещениях с постоянным погружением в воду - IP44 не обеспечивает защиту от длительного воздействия воды
• Максимальное сечение 35 мм2 - не подходит для крупных силовых кабелей свыше этого значения

Примеры использования

• Подключение труб горячего и холодного водоснабжения, радиаторов и металлических ванн в ванной комнате
• Объединение заземляющих проводников от бытовой техники и металлических конструкций в душевой кабине
• Создание точки уравнивания потенциалов рядом с электрическим полотенцесушителем
• Монтаж в производственных цехах рядом с металлорукавами, станками и заземленными корпусами оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля размеру уплотнительной мембраны - слишком тонкий провод может не обеспечить герметичность
• Используйте медную шину сечением 6×9 мм (или аналогичную) для равномерного распределения тока между всеми подключенными точками
• При монтаже в стену с отделкой плиткой - просверливайте отверстия точно по центру коробки, чтобы не повредить мембраны
• После сборки обязательно проверьте целостность соединений и наличие наклейки «Заземление» - она должна быть видна при открытой крышке
• Коробка уравнивания потенциалов 85x85x40 мм, IP44 от Rexant (арт. etm28-3050) не требует периодического обслуживания, но рекомендуется осмотр каждые 2–3 года
