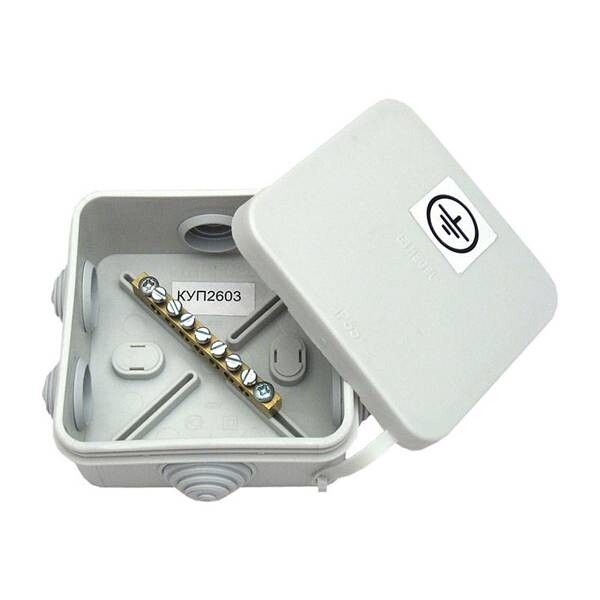

Коробка распределительная ОП 85х85х40мм IP55 (ШДУП) HEGEL КУП2603-И

Коробка уравнивания потенциалов HEGEL КУП2603-И предназначена для безопасного соединения заземляющих проводников в местах разветвления электропроводки. Её компактная конструкция и высокая степень защиты делают её надёжным решением для открытой установки в условиях повышенной влажности или запылённости.

Назначение и область применения

Коробка уравнивания потенциалов HEGEL КУП2603-И используется для создания единой системы выравнивания потенциалов в электроустановках. Она позволяет соединить между собой все доступные металлические части — заземляющие провода, корпуса оборудования, трубы, арматуру — чтобы исключить опасные разности потенциалов при аварийных ситуациях.

Подходит для установки в жилых домах, офисах, производственных цехах, подъездах, ванных комнатах и других помещениях, где требуется обеспечение электробезопасности. Применяется там, где есть необходимость в точечном подключении нескольких заземляющих проводников — например, возле розеток, светильников, бойлеров или систем вентиляции.

Технические характеристики

• Количество вводов: 6 — позволяет подключить до шести кабелей или проводов одновременно
• Диаметр кабеля: до 20 мм — совместим с большинством распространённых заземляющих проводников
• Максимальное сечение проводника: 5 мм² — оптимально для медных жил заземления
• Номинальное напряжение изоляции: 400 В — гарантирует безопасную работу в сетях до 230/400 В
• Степень защиты: IP55 — защищает от пыли (ограниченное проникновение) и струй воды с любого направления
• Материал: полипропилен — химически стойкий, не поддерживающий горение, безгалогенный
• Диапазон рабочих температур: от -25°C до +40°C — подходит для установки в неотапливаемых помещениях
• Внутренние размеры: 85×85×40 мм — достаточно места для скруток и ответвлений
• Габариты ниши для монтажа: 94,6×94,6×44 мм — требует подготовки отверстия при настенной фиксации
• Цвет: серый, покрытие: необработанное — не требует дополнительной отделки
• Тип крепления крышки: защелкивание — быстрый доступ без инструментов
• Тип ввода: мембранный сальник — герметичное уплотнение без сверления, легко адаптируется под кабели

Совместимость и монтаж

Коробка уравнивания потенциалов HEGEL КУП2603-И монтируется настенно-потолочно с помощью дюбелей-гвоздей. Для этого необходимо предварительно просверлить отверстия в стене по контуру ниши 94,6×94,6 мм. Установка возможна на бетон, кирпич, гипсокартон (при использовании подходящих крепёжных элементов).

Каждый из шести вводов оснащён мембранным сальником — он плотно обхватывает кабель диаметром до 20 мм, не требуя дополнительной герметизации. Подключение проводов выполняется внутри коробки: жилы заземления скручиваются, фиксируются болтовыми соединениями или клеммными колодками (не входят в комплект).

Крышка фиксируется защёлками — открывается одним движением для проверки или модификации схемы. После монтажа рекомендуется проверить целостность всех соединений и соответствие требованиям ПУЭ.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электротехнических изделий, применяемых в системах уравнивания потенциалов. Материал — полипропилен без галогенов — при нагреве не выделяет токсичных веществ, что важно для помещений с людьми. Степень защиты IP55 обеспечивает устойчивость к внешним воздействиям, включая влагу и пыль, что повышает долговечность в условиях эксплуатации.

Преимущества

• Компактный размер — удобен для установки в ограниченном пространстве
• Шесть вводов — позволяют объединить несколько заземляющих линий без необходимости в дополнительных распределительных коробках
• Мембранные сальники — обеспечивают герметичность без сложного монтажа
• Защёлкивающаяся крышка — ускоряет обслуживание и контроль
• Полипропиленовый корпус — устойчив к коррозии, влаге и химическим средам
• Безгалогенная формула — экологична и безопасна при возможном перегреве

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду — IP55 не обеспечивает полной водонепроницаемости
• Максимальное сечение проводника — 5 мм²; не подходит для крупных заземляющих шин или многожильных кабелей сечением более 6 мм²
• Работает только в диапазоне температур от -25°C до +40°C — не использовать в неотапливаемых холодных хранилищах зимой
• Не содержит клеммы или болты — необходимо приобретать соединительные элементы отдельно
• Не рассчитана на силовые токи — применяется исключительно для заземления и уравнивания потенциалов, не для питания нагрузок

Примеры использования

• Установка рядом с группой розеток в ванной комнате — объединение заземляющих проводов от всех розеток и металлических труб
• Монтаж в техническом коридоре производственного цеха — соединение заземлений станков, кожухов и металлических лестниц
• Подключение к системе уравнивания потенциалов в лифте — сборка проводов от кабины, шахты и дверей
• Распределение заземления в подвале — объединение проводов от котельной, насосов и воздуховодов

Практические советы

• Перед монтажом убедитесь, что диаметр заземляющего кабеля не превышает 20 мм — иначе сальник не обеспечит герметичность
• При использовании в сырых помещениях (ванная, подвал) дополнительно проверьте качество соединений после установки
• Не используйте коробку как распределительную для фазных или нулевых проводов — она предназначена только для PE-проводников
• Для удобства обслуживания оставляйте свободное место внутри коробки — не перегружайте скрутки
• При замене старой коробки — сохраните цветовую маркировку проводов: желто-зелёный — всегда заземление
• Проверьте соответствие сечения проводов и допустимого значения 5 мм² — использование больших жил может вызвать перегрев контактов
