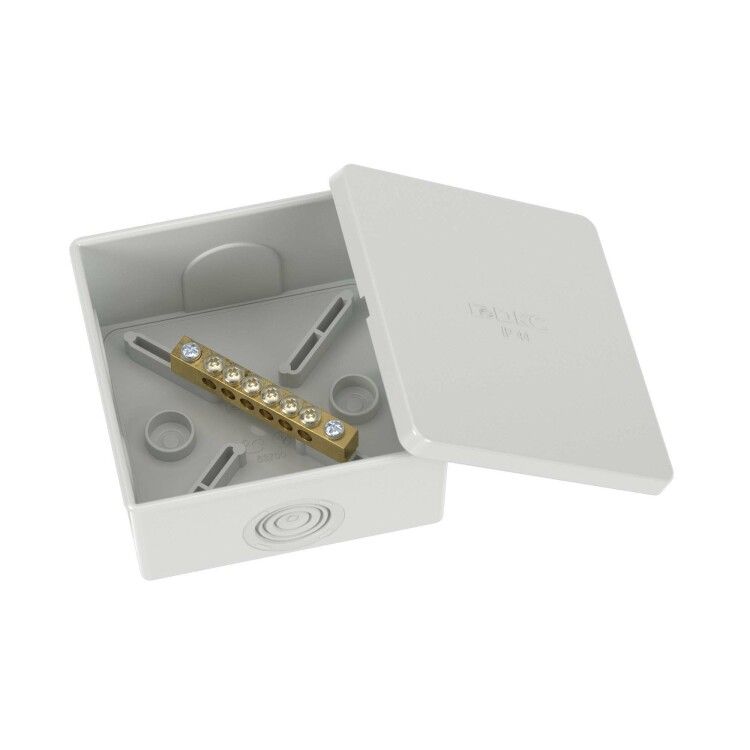

Коробка уравнивания потенциалов, 6 зажимов, вводов д.20мм, 80х80х40мм, IP44 | NE3106 DKC ДКС

Коробка уравнивания потенциалов DKC (ДКС) артикул ne3106 — компактное устройство для безопасного соединения нескольких заземляющих проводников в одном месте. Применяется в жилых, коммерческих и промышленных объектах для снижения риска поражения током при возникновении разницы потенциалов.

Назначение и область применения

Коробка уравнивания потенциалов DKC (ДКС) ne3106 используется для создания дополнительной системы уравнивания потенциалов (ДУП) — она соединяет между собой все доступные металлические элементы: трубы, радиаторы, корпуса оборудования, арматуру и другие проводящие части. Это предотвращает опасные напряжения на поверхностях при аварийных ситуациях, например, при пробое фазы на заземлённый корпус.

Подходит для монтажа в квартирах, частных домах, офисах, производственных цехах, медицинских учреждениях и других местах, где требуется повышенная электробезопасность.

Технические характеристики

• Количество зажимов: 6 — позволяют подключить до шести проводников одновременно
• Диаметр вводов: 20 мм — подходят для кабелей и труб с внешним диаметром до 20 мм
• Размеры корпуса: 80×80×40 мм — компактная форма для установки в стену или на поверхность
• Степень защиты: IP44 — защищает от твердых предметов больше 1 мм и брызг воды со всех сторон
• Материал корпуса: пластик без галогенов — не выделяет токсичных веществ при нагреве, экологически безопасен
• Шина внутри: латунь — высокая проводимость, устойчивость к коррозии
• Крепление крышки: защелкивание — быстрый доступ без инструментов
• Температурный режим: от –25°C до +60°C — работает в холодных и жарких условиях
• Цвет: серый — соответствует стандартному цвету электрооборудования
• Покрытие: необработанное — не требует дополнительной отделки

Совместимость и монтаж

Коробка уравнивания потенциалов DKC (ДКС) ne3106 совместима с медными и алюминиевыми проводниками сечением до 16 мм². Для подключения используются стандартные болтовые зажимы внутри корпуса.

Монтаж выполняется через уплотнительные мембраны — они герметизируют вводы и предотвращают попадание пыли и влаги внутрь. Установка возможна как в нишу стены, так и на открытую поверхность. Перед монтажом проверьте соответствие диаметра ввода кабеля/трубки 20 мм — не используйте более крупные элементы, чтобы сохранить защиту IP44.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ по организации систем уравнивания потенциалов. Корпус выполнен из самозагасающего пластика, не поддерживающего горение. Отсутствие галогенов в составе материала исключает образование едких паров при перегреве — повышает безопасность в закрытых помещениях.

Преимущества

• Латунная шина обеспечивает надёжный контакт даже при многократном демонтировании проводов
• Заполненные вводы с мембранами обеспечивают долговечную герметичность без дополнительной изоляции
• Крышка легко открывается — удобно для проверки и обслуживания
• Компактные размеры позволяют установить коробку даже в ограниченном пространстве
• Пластиковый корпус не подвержен коррозии, в отличие от металлических аналогов

Ограничения применения

• Не предназначена для установки во влажных средах с постоянным воздействием струй воды — IP44 не гарантирует защиту от направленного водяного потока
• Не рекомендуется использовать в местах с температурой ниже –25°C или выше +60°C — материал теряет прочность
• Не подходит для подключения силовых кабелей с током выше 100 А — предназначена только для уравнивающих проводников малой мощности
• Не заменяет основную систему заземления — применяется только как дополнение

Примеры использования

• Подключение к трубам водоснабжения и отопления в ванной комнате
• Объединение корпусов электрощитов, батарей, металлопроката и светильников в офисе
• Создание точки уравнивания в производственной зоне рядом с станком с металлическим корпусом
• Монтаж в медицинском кабинете для защиты пациентов от случайных токов утечки

Практические советы

• Перед монтажом убедитесь, что все подключаемые провода имеют одинаковое сечение — это равномерно распределит нагрузку на шину
• Используйте только кабели с изоляцией, рассчитанной на рабочее напряжение сети — даже уравнивающие провода должны быть безопасны
• При использовании в стенах оставьте запас провода на 10–15 см — это упростит последующее обслуживание
• Проверяйте плотность затяжки зажимов — недостаточно затянутый контакт увеличивает сопротивление, слишком сильный — повреждает провод
• При необходимости можно дополнительно пометить каждый зажим этикеткой — это ускорит диагностику в будущем
