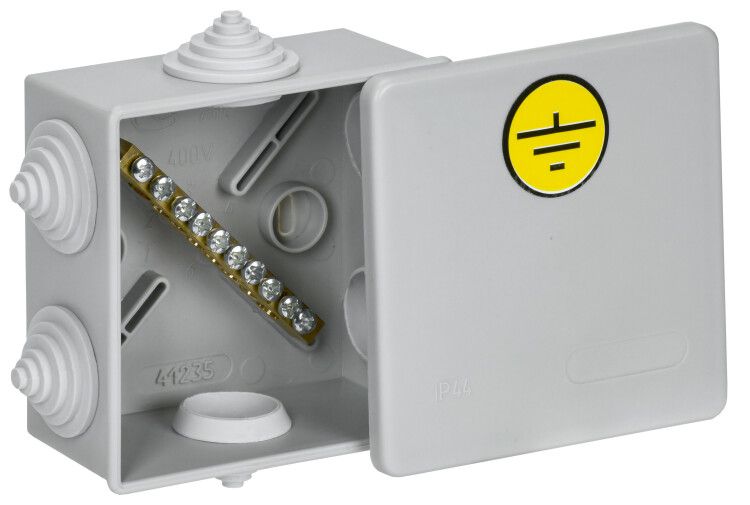

Коробка распределительная КУП КМ41360 IP44 85х85х40 мм IEK (ИЭК) UKO21-085-085-040-K41-44U

Коробка уравнивания потенциалов IEK (ИЭК) артикул uko21-085-085-040-k41-44u - компактная распределительная коробка с шестью вводами, предназначенная для соединения и уравнивания потенциалов в системах заземления. Подходит для установки в жилых, коммерческих и промышленных объектах, где требуется надежная защита от разницы потенциалов.

Назначение и область применения

Коробка уравнивания потенциалов используется в рамках дополнительной системы уравнивания потенциалов (ДСУП) для снижения риска поражения электрическим током. Она соединяет между собой металлические части, которые могут оказаться под напряжением - такие как трубы, радиаторы, арматура, корпуса бытовой техники. Устанавливается в ванных комнатах, кухнях, бассейнах, производственных цехах и других местах с повышенной опасностью.

Технические характеристики

• Габариты: 85×85×40 мм
• Степень защиты: IP44 - защита от брызг воды и предметов более 1 мм
• Количество вводов: 6
• Тип ввода: ступенчатые мембранные сальники (для труб Ø20 мм)
• Максимальное сечение провода: 6 мм2
• Номинальное напряжение изоляции: 450 В
• Температурный режим: от -25 C до +40 C
• Материал: безгалогенный пластик (HF) - не выделяет токсичных газов при нагреве
• Цвет: серый (RAL 7035)
• Срок службы: 15 лет
• Крепление: настенно-потолочное
• Ввод с тыльной стороны: да - позволяет удобно выводить провода сзади

Совместимость и монтаж

Коробка уравнивания потенциалов IEK (ИЭК) артикул uko21-085-085-040-k41-44u совместима с медными и алюминиевыми проводами сечением до 6 мм2. Для фиксации кабелей используются встроенные ступенчатые сальники - они плотно охватывают трубу Ø20 мм и предотвращают её проскальзывание. Крышка крепится на защелках - не требует болтов, легко открывается для обслуживания. Коробка монтируется на стену или потолок с помощью дюбелей или саморезов через крепежные отверстия в задней стенке. Обязательно проверьте соответствие диаметра вводимой трубы 20 мм - другие размеры не подходят.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50044.1–99 и IEC 60670-1 для оборудования распределительных устройств. Безгалогенный материал исключает образование едких паров при перегреве - повышает безопасность в случае возгорания. Напряжение изоляции 450 В гарантирует работу в сетях до 230/400 В переменного тока. Применяется в соответствии с ПУЭ (Правила устройства электроустановок) для ДСУП.

Преимущества

• Защелкивающаяся крышка - быстрый доступ без инструментов
• Шесть вводов - достаточное количество для сложных узлов уравнивания
• Ввод с тыльной стороны - упрощает трассировку проводов внутри стены
• Пластик HF - экологически безопасен, не горит, не выделяет ядовитые вещества
• IP44 - подходит для помещений с высокой влажностью (ванная, кухня)
• Серый цвет RAL 7035 - гармонирует с большинством интерьеров и коробок

Ограничения применения

• Не предназначена для прокладки силовых кабелей выше 6 мм2 - превышение вызывает перегрев
• Не рекомендуется для установки вне помещений - IP44 не защищает от прямого дождя или струй воды
• Не подходит для монтажа в средах с постоянным воздействием химических растворителей
• Не заменяет основную систему заземления - работает только как часть ДСУП
• Температура ниже -25 C может сделать пластик хрупким - избегайте холодных неотапливаемых зон

Примеры использования

• Подключение всех металлических труб (вода, отопление) и радиаторов в ванной комнате
• Объединение корпусов стиральной машины, душевой кабины и раковины
• Уравнивание потенциалов в кухне - между мойкой, плитой и газовой трубой
• Монтаж в производственной зоне рядом с металлическими станками и лестницами
• Соединение арматуры в бетонных конструкциях с контуром заземления

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение - не смешивайте 1,5 мм2 и 6 мм2 в одной коробке
• При использовании сальников затягивайте их равномерно - переусердствовать нельзя, чтобы не повредить изоляцию
• Проверяйте контакт между клеммами и проводами после сборки - плохой контакт снижает эффективность уравнивания
• Если вводы не используются полностью - закрывайте лишние отверстия заглушками (в комплект не входят, можно использовать аналогичные от IEK)
• При проектировании ДСУП - используйте эту коробку как базовый элемент; она рекомендована производителем для типовых решений
