Коробка КУП КМ41361 100х100х50мм IP44 6 вв. (7035) | UKO21-100-100-050-K41-55U IEK

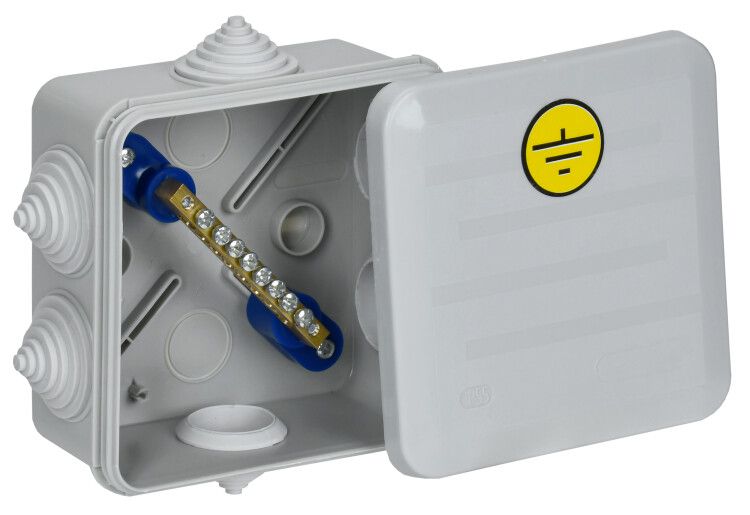

Коробка уравнивания потенциалов КУП КМ41361 100х100х50мм IP44 6 вводов (RAL 7035) от IEK используется для соединения заземляющих проводников в системах дополнительного уравнивания потенциалов - особенно там, где важно минимизировать риск поражения электрическим током. Эта модель рассчитана на установку в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Коробка уравнивания потенциалов КУП КМ41361 применяется в системах дополнительной системы уравнивания потенциалов (ДСУП). Она служит точкой сбора и соединения всех заземляющих проводников: от металлических труб, радиаторов, ванн, шахт лифтов, а также других проводящих элементов внутри помещения. Это снижает разницу потенциалов между одновременно доступными частями, предотвращая удар током при случайном контакте.

Подходит для установки в ванных комнатах, кухнях, бассейнах, производственных цехах, больницах и других местах с повышенной опасностью поражения электрическим током.

Технические характеристики

• Габариты: 100×100×50 мм - компактный формат для ограниченного пространства.
• Степень защиты: IP44 - защищена от брызг воды и твердых частиц размером более 1 мм.
• Количество вводов: 6 - позволяет подключить несколько заземляющих проводников.
• Тип ввода: ступенчатые мембранные сальники - обеспечивают герметичность и фиксацию труб диаметром 25 мм.
• Материал: безгалогенный пластик (HF) - не выделяет токсичных газов при нагреве, безопасен при возгорании.
• Номинальное напряжение изоляции (Ui): 450 В - соответствует требованиям для бытовой и промышленной сети 230/400 В.
• Максимальное сечение провода: 6 мм2 - подходит для медных заземляющих жил стандартного сечения.
• Температурный режим: от –25C до +40C - работает в большинстве внутренних условий, включая неотапливаемые помещения.
• Цвет: RAL 7035 (серый) - совместим с типовой цветовой гаммой электроустановок.
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации.

Совместимость и монтаж

Коробка уравнивания потенциалов КУП КМ41361 монтируется настенно или потолочно. Для крепления используются стандартные дюбели или саморезы через отверстия в стенках корпуса. Все вводы расположены по периметру, один из них - с тыльной стороны, что удобно при скрытом прокладывании кабелей.

Сальники позволяют вводить трубы диаметром 25 мм без дополнительных переходников. Установка клемм внутри корпуса уже выполнена - достаточно зачистить провода и затянуть их в клеммы. Крышка фиксируется защелками - не требует инструментов для вскрытия.

Не рекомендуется использовать для подключения силовых кабелей или в качестве распределительной коробки для фазных проводов - только для заземляющих и защитных проводников.

Безопасность и стандарты

Коробка уравнивания потенциалов КУП КМ41361 соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для систем ДСУП. Безгалогенный материал исключает образование едких паров при температурном воздействии - повышает безопасность в случае аварийного перегрева. Степень защиты IP44 гарантирует работу даже во влажных средах, таких как ванные комнаты.

Преимущества

• Компактный размер - легко помещается в нишах и за панелями.
• Шесть вводов - хватает для большинства типовых решений ДСУП.
• Мембранные сальники - надежно фиксируют трубы и препятствуют попаданию влаги.
• Закрытая конструкция с защелками - защищает клеммы от внешнего воздействия и случайного прикосновения.
• Серый цвет - эстетично сочетается с другими элементами электроустановок.

Ограничения применения

• Не предназначен для наружной установки - IP44 недостаточно для открытого воздуха под дождём или сильным брызгами.
• Не допускается использование для подключения фазных или нулевых проводников - только заземляющие и защитные.
• Максимальное сечение провода - 6 мм2; нельзя подключать жилы больше этого значения без риска перегрева и плохого контакта.
• Работает только в интервале температур от –25C до +40C - не подходит для холодных чердачных или неотапливаемых ангаров зимой.

Примеры использования

• В ванной комнате: сборка заземляющих проводов от ванны, раковины, радиатора и металлической трубы горячего водоснабжения.
• На кухне: соединение заземления плиты, мойки и вытяжки.
• В производственном цеху: объединение заземляющих проводов от станков, ограждений и металлических лестниц.
• В медицинских учреждениях: обеспечение равнопотенциального уровня вокруг операционных и процедурных кабинетов.

Практические советы

• Перед монтажом проверьте соответствие сечения заземляющего провода - не превышайте 6 мм2.
• При использовании труб диаметром 25 мм - убедитесь, что они плотно входят в сальники, чтобы не нарушить степень защиты IP44.
• При необходимости удлинения заземляющей жилы используйте ответвители внутри коробки - не выводите провода наружу.
• После монтажа проверьте контактность всех клемм - слабый контакт сводит на нет всю функцию уравнивания потенциалов.
• При замене старой коробки - сохраняйте целостность существующих заземляющих цепей, не отключайте их до окончательного подключения новой Коробки уравнивания потенциалов КУП КМ41361.
