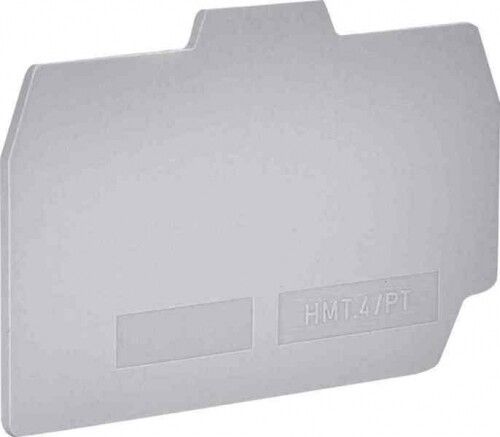

Изолятор торцевой HMT.4/PTGR серый для клемм HMM.4 / HTE.4 DKC ZHM251GR

Изолятор торцевой HMT.4/PT/GR серый для клемм HMM.4 от бренда DKC (ДКС) предназначен для защиты и фиксации клеммной группы на DIN-рейке, обеспечивая безопасную изоляцию торцов модульных устройств серии Quadro. Артикул zhm251gr соответствует оригинальному решению от производителя.

Назначение и область применения

Изолятор торцевой HMT.4/PT/GR серый для клемм HMM.4 используется для закрывания свободных торцов клеммных блоков HMM.4, предотвращая случайное прикосновение к токоведущим частям и уменьшая риск замыкания между соседними модулями. Применяется в распределительных щитах, автоматических системах управления, промышленном оборудовании и других установках, где используются клеммы серии HMM.4 на DIN-рейке.

Технические характеристики

• Тип изделия: торцевой изолятор
• Материал: полиамид - высокопрочный термостойкий пластик
• Класс воспламеняемости: V0 - самозатухающий материал, не поддерживает горение
• Номинальный ток: 32 А - совместим с нагрузками до этого значения
• Толщина: 1 мм - компактная форма без потери прочности
• Цвет: серый - стандартизированная окраска для визуального различения
• Диапазон рабочих температур: от -40 до +80 C - работает в суровых условиях
• Тип крепления: защелкивающийся - легко фиксируется и снимается без инструментов
• Способ монтажа: DIN-рейка - совместим со стандартными рейками типа TS35
• Наличие разделителя: да - внутренняя перегородка исключает контакт между выводами
• Наличие торцевой заглушки: да - полностью закрывает торец клеммы

Совместимость и монтаж

Изолятор HMT.4/PT/GR серый для клемм HMM.4 совместим только с клеммными блоками серии HMM.4 от DKC. Устанавливается на крайние модули в группе - не требует сверления или крепежа. Защелкивающаяся конструкция плотно фиксируется на корпусе клеммы, обеспечивая надежное положение даже при вибрациях. Для монтажа просто совместите выступы изолятора с пазами на торце HMM.4 и слегка надавите до характерного щелчка.

Безопасность и стандарты

Материал полиамид класса V0 соответствует требованиям UL94 по противопожарной безопасности. Конструкция изолятора снижает риск поражения током и короткого замыкания при обслуживании. Соответствует нормам для электроустановок в промышленных помещениях.

Преимущества

• Полностью закрывает торец клеммы - исключает доступ к проводникам
• Разделитель внутри предотвращает перемычки между соседними зажимами
• Устойчив к механическим воздействиям и химическим средам
• Не требует инструментов для установки и демонтажа
• Стабильна работа при экстремальных температурах - от мороза до жары

Ограничения применения

• Подходит только для клемм HMM.4 - несовместим с другими типами клемм (например, HML, HMC)
• Не предназначена для внешней установки без защиты от прямого UV-излучения - долгий срок службы возможен только в щитах
• Не рассчитана на напряжение выше 1000 В переменного тока - проверяйте соответствие проектным данным
• Запрещено использовать при температурах ниже -40 C или выше +80 C - возможна потеря герметичности и деформация

Примеры использования

• Финальный элемент в цепи клемм HMM.4 на шкафу управления насосной станцией
• Заглушка на конце сборки клемм в панели автоматизации конвейера
• Изолирующий элемент в распределительном щите холодильного оборудования
• Завершающий модуль в ряду клемм на объектах с повышенной влажностью

Практические советы

• Перед установкой убедитесь, что клемма HMM.4 имеет правильную ориентацию - изолятор не переворачивается
• При использовании нескольких изоляторов в одном ряду - располагайте их равномерно, чтобы не создавать перекоса
• Проверьте посадочные места на наличие повреждений - трещины на клемме могут помешать защелкиванию
• Для удобства обслуживания используйте этот изолятор всегда на последнем месте в группе - так проще найти границу цепи
• Артикул zhm251gr - запасной вариант для ремонта; рекомендуется иметь 1–2 штуки в наличии
