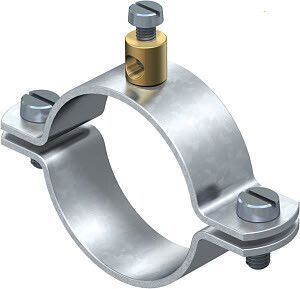

Хомут для крепления к трубе (925 1/2) | 5040078 OBO Bettermann

Хомут для крепления к трубе 925 1/2 от OBO BETTERMANN предназначен для надёжного крепления труб диаметром до 1 1/2 дюйма и одновременного фиксирования одного кабеля сечением до 16 мм2. Артикул 925 1/2 - это проверенное решение для монтажа в промышленных и коммунальных системах.

Назначение и область применения

Хомут для крепления к трубе 925 1/2 используется для крепления металлических или пластиковых труб на стене, потолке или опорной конструкции. Одновременно он позволяет зафиксировать один силовой или управляющий кабель - без необходимости использовать отдельные крепления. Подходит для установки в помещениях с повышенной влажностью, на производстве, в системах водоснабжения, вентиляции, автоматизации и энергообеспечения.

Технические характеристики

• Диапазон зажима трубы: 1/2 дюйма (соответствует внешнему диаметру 11,5–48,3 мм)
• Зажимаемый проводник: один, сечением 0–16 мм2
• Поперечное сечение кабеля: до 16 кв.мм
• Материал корпуса: сталь
• Защитное покрытие: гальваническое цинкование - устойчиво к коррозии
• Крепёж: один цилиндрический болт M5×12 (для труб до 1/2 дюйма); для труб до 1 1/2 дюйма применяются два болта M6×16 (G)
• Соединительная клемма: латунная, обеспечивает надёжный контакт

Совместимость и монтаж

Хомут 925 1/2 совместим с трубами из стали, меди, ПВХ и других материалов, имеющими внешний диаметр в пределах 11,5–48,3 мм. Для монтажа:

• Установите хомут вокруг трубы, плотно затяните до упора.
• Подключите кабель через латунную клемму - предварительно зачистите жилу и закрепите её болтом M5 или M6.
• Используйте один болт M5×12 для труб до 1/2 дюйма, два болта M6×16 - для труб до 1 1/2 дюйма.
• Не перетягивайте крепление - это может повредить изоляцию кабеля или деформировать трубу.

Безопасность и стандарты

Хомут для крепления к трубе 925 1/2 соответствует требованиям безопасности для электромонтажных изделий. Гальваническое цинкование обеспечивает долговечность в условиях высокой влажности. Клемма выполнена из латуни - материал, устойчивый к окислению и обеспечивающий стабильный электрический контакт. Прямые нормативы не указаны, но продукция OBO BETTERMANN проходит сертификацию в рамках европейских стандартов IEC и EN.

Преимущества

• Объединяет функции крепления трубы и фиксации кабеля - экономит время и место при монтаже
• Латунная клемма гарантирует надёжный контакт даже при длительной нагрузке
• Цинковое покрытие защищает от коррозии в агрессивных средах
• Простая сборка - не требует специальных инструментов
• Совместим с широким спектром труб - от 1/4 до 1 1/2 дюйма

Ограничения применения

• Не предназначено для крепления более чем одного провода - каждый хомут рассчитан на один кабель
• Не рекомендуется для труб с внутренним давлением выше 10 бар - хомут не является герметичным соединением
• Не подходит для кабелей сечением свыше 16 мм2 - возможен перегрев и потеря контакта
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Фиксация медной трубы холодного водоснабжения с прокладкой кабеля управления насосом
• Крепление стальной трубы системы отопления рядом с кабелем терморегулятора
• Монтаж PVC-труб в распределительном щите с подводом питания к клапану
• Установка на конвейере - труба с воздуховодом и кабель управления датчиком

Практические советы

• Перед монтажом проверьте точный внешний диаметр трубы - хомут 925 1/2 работает точно в диапазоне 1/2 дюйма, но допускает небольшую вариацию +-1 мм
• При использовании двух болтов M6×16 (для труб до 1 1/2 дюйма) равномерно затягивайте оба - чтобы не перекосить клемму
• Если кабель имеет толстую изоляцию, убедитесь, что она не выступает за границы клеммы - это снижает риск замыкания
• Для частых демонтажей используйте смазку на резьбе болтов - продлевает срок службы крепления
• Артикул 925 1/2 и SKU 5040078 - это один и тот же товар. Уточняйте номер при заказе.
