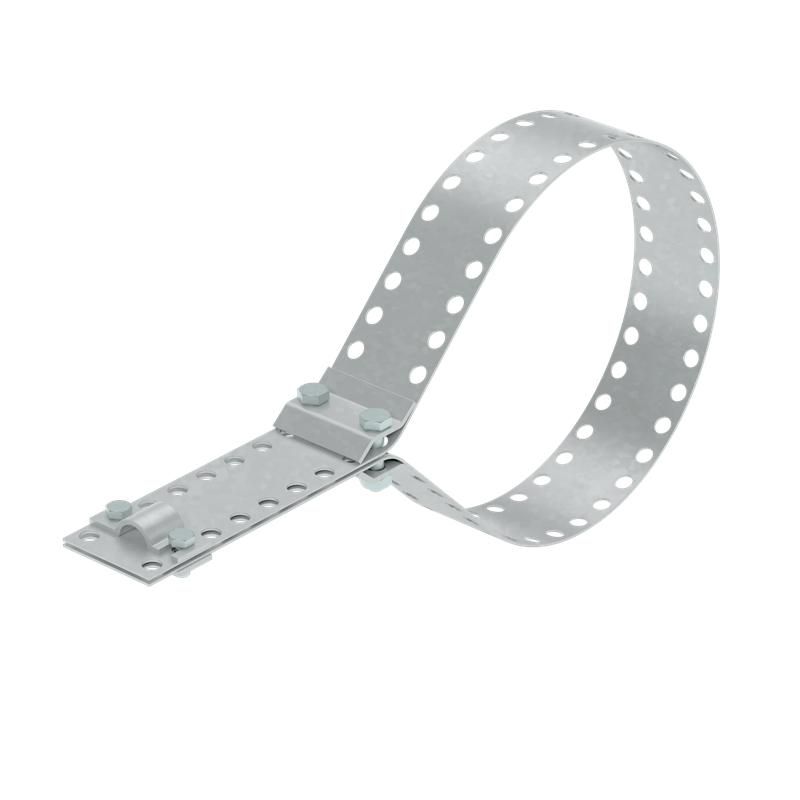

Держатель универсальный UDT124-222-D5-10 для труб d124-222мм прутка d5-10мм сталь КМ MA0317 КМ-Профиль

Универсальный держатель для труб 124–222 мм для прутка 5–10 мм сталь КМ от бренда КМ-Профиль (артикул ma0317) предназначен для надёжного крепления заземляющих проводников на трубах различных диаметров в системах молниезащиты и заземления.

Назначение и область применения

Держатель используется для фиксации стального прутка диаметром 5–10 мм на металлических трубах внешнего или внутреннего контура заземления. Применяется в составе систем молниезащиты и заземления на объектах жилой, промышленной и коммерческой недвижимости. Подходит для установки на вертикальных и горизонтальных участках трубопроводов, где требуется прочная и долговечная точка крепления проводника.

Технические характеристики

• Поддерживаемый диаметр трубы: 124–222 мм
• Диаметр фиксируемого прутка: 5–10 мм
• Материал: сталь с электрохимическим цинкованием
• Крепление прутка: две болта М5×12 с профилированной пластиной
• Регулировка положения: затяжка болтов М6
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69)
• Рекомендованная среда эксплуатации: сухие помещения, слабоагрессивные атмосферы

Совместимость и монтаж

Держатель совместим с любыми металлическими трубами диаметром от 124 до 222 мм - например, с трубами из углеродистой стали, медью или алюминием, если они имеют достаточную жёсткость. Для монтажа необходимо:

• Установить держатель вокруг трубы так, чтобы он плотно прилегал;
• Затянуть два болта М6 до упора - это зафиксирует корпус на трубе;
• Вставить пруток диаметром 5–10 мм в профилированную пластину;
• Закрутить два болта М5×12, обеспечив плотный контакт между прутком и пластиной.

Не требует сверления трубы. Работает без дополнительных крепёжных деталей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ. Цинкование обеспечивает антикоррозийную защиту в условиях сухих и слабоагрессивных сред. Соответствует нормам безопасности для систем молниезащиты и заземления согласно ПУЭ и СП 30.13330.

Преимущества

• Универсальная регулировка - подходит для широкого диапазона диаметров труб (124–222 мм)
• Стальной корпус с электрохимическим цинкованием повышает срок службы в сравнении с обычным гальваническим покрытием
• Фиксация прутка через профилированную пластину исключает проскальзывание и снижает риск механического повреждения проводника
• Отсутствие необходимости в доработке трубы - монтаж без сверления и резки
• Простая сборка - все крепёжные элементы в комплекте

Ограничения применения

• Не рекомендуется использовать в агрессивных средах: высокая влажность, химические пары, морской воздух, промышленные выбросы
• Не предназначена для эксплуатации при температурах ниже –45 C или выше +85 C
• Не подходит для крепления на неметаллических трубах (ПВХ, полиэтилен и др.)
• Не следует применять там, где возможна вибрация с частотой более 50 Гц - возможно ослабление крепления

Примеры использования

• Крепление заземляющего проводника к трубе водоснабжения в многоэтажном жилом доме
• Фиксация провода молниезащиты на дымовой трубе промышленного котельного оборудования
• Установка на технологических трубопроводах на заводе с контролируемой влажностью
• Применение в распределительных пунктах для вывода заземляющей шины на металлический корпус

Практические советы

• Перед монтажом проверьте диаметр трубы - держатель не будет надёжно фиксироваться на трубах меньше 124 мм или больше 222 мм
• При использовании на старых трубах удалите ржавчину и оксиды под местом контакта держателя - это повысит электрическую проводимость
• После затяжки всех болтов проверьте, что пруток не двигается руками - при необходимости дополнительно подтяните болты М5
• Для длительной эксплуатации в условиях повышенной влажности рассмотрите замену на держатель с более мощной антикоррозийной защитой (например, нержавеющая сталь)
• Артикул ma0317 - единственный вариант в линейке КМ-Профиль с таким сочетанием диапазонов; аналоги других брендов могут иметь другие размеры крепёжа
