Держатель для труб универсальный D=(0-200) мм CZ полоса нерж. cталь EKF PROxima | lp-33220-cz

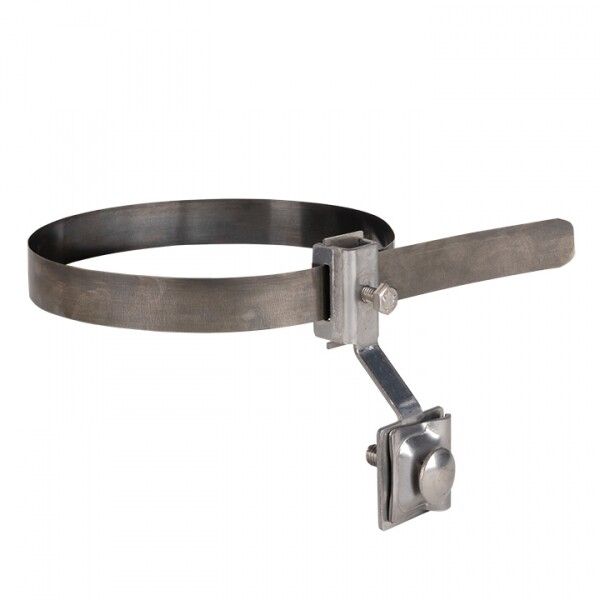

Держатель для труб универсальный EKF lp-33220-cz предназначен для надёжного крепления токоотвода диаметром 6–10 мм к водосточным трубам с внешним диаметром до 200 мм. Этот элемент системы молниезащиты используется в жилых, промышленных и инфраструктурных объектах для безопасного отведения молнии.

Назначение и область применения

Держатель для труб универсальный EKF lp-33220-cz служит для механического закрепления токоотвода - провода, который перенаправляет удар молнии от молниеотвода к заземлению - прямо на водосточной трубе. Он применяется там, где необходимо организовать естественный путь для тока молнии через металлический водосток, исключая риск повреждения кровельной или стеновой конструкции. Подходит для установки на зданиях с круглыми водосточными трубами: частных домах, заводских корпусах, складах, административных и общественных зданиях.

Технические характеристики

• Тип изделия: держатель для труб
• Рабочий диаметр трубы: 0–200 мм
• Фиксируемый токоотвод: 6–10 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Гарантийный срок: 84 месяца
• Произведён в серии “Купол”

Совместимость и монтаж

Держатель совместим с любыми металлическими водосточными трубами внутренним диаметром до 200 мм. Устанавливается путём обхвата трубы и фиксации с помощью болтового соединения. Для монтажа требуется доступ к боковой поверхности трубы; не требует сверления самой трубы. Крепление рассчитано на нагрузки, возникающие при воздействии ветра и температурных деформаций. Максимальный диаметр токоотвода - 10 мм, более толстые шины не подходят.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Горячее цинкование обеспечивает устойчивость к коррозии в агрессивных средах, что важно для долговечной работы на открытых участках. Применение этого держателя позволяет соблюсти нормы по равномерному распределению тока молнии и предотвращению скачков напряжения внутри здания.

Преимущества

• Универсальная форма поддерживает трубы любого диаметра до 200 мм - один тип детали заменяет несколько специализированных креплений
• Высокая прочность материала и антикоррозийное покрытие обеспечивают работу в условиях повышенной влажности, солевых осадков и перепадов температур
• Длительный гарантийный срок (7 лет) указывает на высокую надёжность конструкции
• Не требует сложного оборудования для установки - достаточно гаечного ключа

Ограничения применения

• Не пластиковым, асбестоцементным или композитным водостокам - работает только с металлическими трубами
• Запрещено использовать для крепления токоотводов больше 10 мм в диаметре - возможна потеря контакта
• Не рекомендовано крепить на сильно изогнутых или сплющенных участках трубы - снижается контактная площадь
• Не является самостоятельным элементом молниезащиты - должен использоваться в составе полноценной системы с молниеприёмником и заземлителем

Примеры использования

• Крепление токоотвода к вертикальному водостоку на крыше частного дома
• Обеспечение пути для тока молнии вдоль коллектора на промышленном складе
• Интеграция в существующую систему молниезащиты многоэтажного офисного здания
• Альтернатива дорогостоящим кронштейнам при модернизации старой системы

Практические советы

• Перед установкой проверьте диаметр трубы - он должен точно попадать в диапазон 0–200 мм. Небольшие отклонения допустимы за счёт эластичности полосы
• При монтаже на длинных участках трубы используйте держатели с шагом не более 2 метров - так сохранится механическая устойчивость
• Не затягивайте болты слишком сильно - можно повредить цинковое покрытие и вызвать точечную коррозию
• Проверяйте контакт между держателем и токоотводом после установки: металл должен плотно прилегать без люфта
• Этот держатель - часть серии “Купол”. Лучше сочетать его с другими изделиями этой же серии для гарантированной совместимости всех элементов системы молниезащиты
