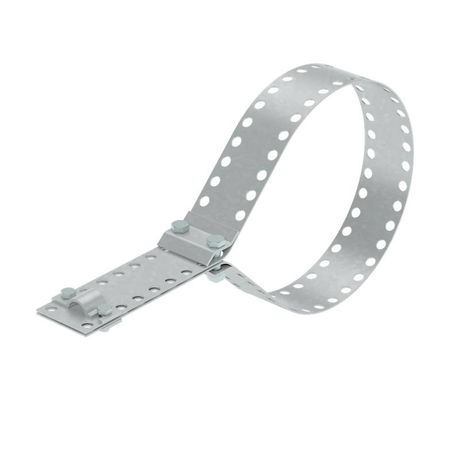

Универсальный держатель для труб 62-156мм. Пруток 5-10мм. Гальваническое цинкование - UDT62-156-D5-10 КМ-Профиль MA0316

Универсальный держатель для труб КМ-профиль (артикулы udt62-156-d5-10 и ma0316) предназначен для надёжного крепления медного или стального прутка диаметром 5–10 мм к металлическим трубам диаметром 62–156 мм. Применяется в системах молниезащиты и заземления AURAFORT®.

Назначение и область применения

Держатель КМ-профиль используется для фиксации проводников молниезащиты и заземления на трубах, лестницах, вентиляционных шахтах и других металлоконструкциях. Подходит для установки на внешних и внутренних поверхностях зданий. Назначен для работы в помещениях и на открытых площадках с умеренным климатом - не рекомендован для агрессивных сред (например, химических цехов, побережий морей, высокой влажности).

Технические характеристики

• Диапазон зажима труб: 62–156 мм - позволяет фиксироваться на трубах любого диаметра в этом интервале без замены деталей
• Зажимаемые проводники: 5–10 мм - совместим с круглыми стальными или медными прутками стандартных размеров
• Материал корпуса: сталь оцинкованная электрохимическим методом - обеспечивает коррозионную стойкость в условиях сухого воздуха
• Покрытие: цинк - защищает от ржавчины, соответствует требованиям ГОСТ 15150-69 для умеренного климата
• Количество проводников: один - держатель рассчитан на фиксацию одного прутка одновременно
• Цвет: светло-серый - единый цветовой ряд с другими компонентами системы AURAFORT®
• Крепление проводника: две болтовые группы М5×12 с профилированной пластиной - гарантируют плотный контакт и механическую устойчивость
• Регулировка по трубе: болты М6 - позволяют адаптировать держатель к толщине стенки трубы

Совместимость и монтаж

Держатель КМ-профиль совместим с любыми металлическими трубами, имеющими наружный диаметр от 62 до 156 мм. Для монтажа:

• Разведите держатель, поместите трубу между зажимными губками
• Затяните два болта М6 равномерно, чтобы избежать перекоса
• Вставьте пруток в профилированную пластину и закрепите двумя болтами М5×12
• Не используйте силовые инструменты - затяжка должна быть рукой, чтобы не повредить резьбу

Подходит для крепления на вертикальных, горизонтальных и наклонных участках труб. Не требует сверления поверхности трубы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу умеренного климата (УХЛ4). Электрохимическое цинкование обеспечивает соответствие нормам по электрической проводимости и долговечности в системах заземления. Соответствует требованиям к материалам для молниезащиты согласно ПУЭ и СП 34.13258.2015.

Преимущества

• Универсальная регулировка - один держатель подходит для широкого спектра труб, снижает потребность в запасе различных моделей
• Простота монтажа - не требуется сверление, инструменты минимальны (ключ на 10 и 8)
• Высокая жёсткость конструкции - стальной корпус выдерживает нагрузки от ветра и механических воздействий
• Электроконтакт через металл - проводник контактирует напрямую с оцинкованной сталью, что важно для эффективного заземления

Ограничения применения

• Не применять в агрессивных средах: химические производства, морской берег, промышленные парники, места с постоянным конденсатом
• Не использовать на неметаллических трубах (ПВХ, полиэтилен, асбестоцемент)
• Не допускать длительного воздействия воды - даже оцинкованная сталь со временем ржавеет при постоянном намокании
• Не использовать для крепления более одного проводника - перегрузка может вызвать ослабление контакта

Примеры использования

• Фиксация вертикального стержня молниеприёмника на трубе водостока здания
• Крепление контурного заземления на трубах теплотрассы внутри котельной
• Установка проводника на вентиляционной шахте промышленного цеха
• Соединение нескольких секций заземляющего провода на лестничной клетке

Практические советы

• Перед монтажом проверьте диаметр трубы - он должен попадать точно в диапазон 62–156 мм; меньшие или большие трубы не будут надёжно зажаты
• При использовании на трубах с тонкой стенкой (менее 2 мм) контролируйте усилие затяжки болтов М6 - можно деформировать трубу
• Проверяйте контакт между прутком и пластиной после монтажа - при необходимости подтяните болты М5
• Для продления срока службы в условиях повышенной влажности рекомендуется периодически осматривать держатель на предмет белого налёта (коррозии цинка); при появлении - заменить
• Артикулы udt62-156-d5-10 и ma0316 - это один и тот же продукт, отличаются только номерами в каталогах; заказывать можно по любому
