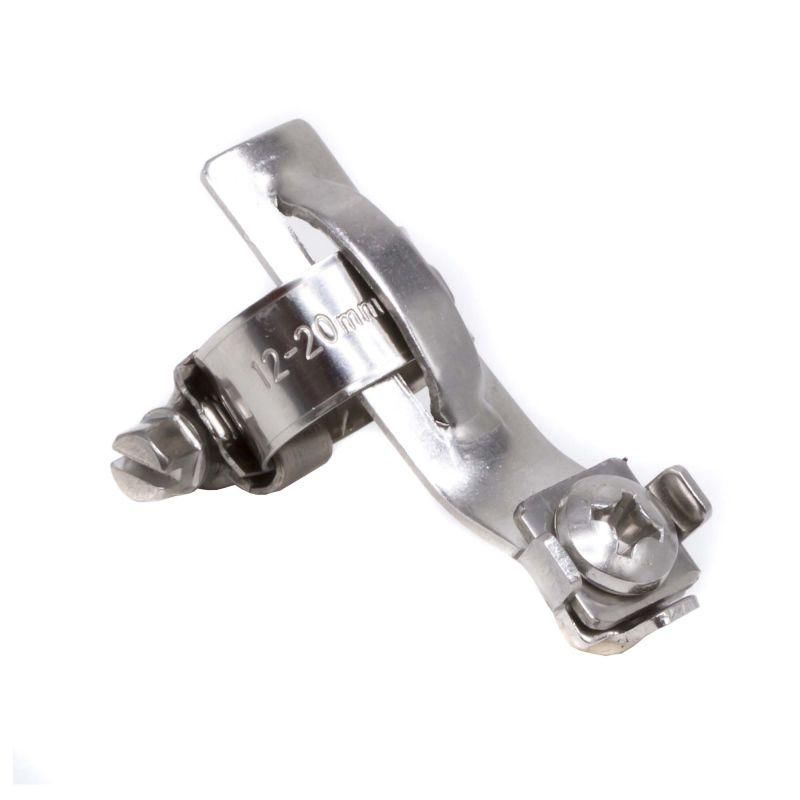

Хомут для заземления металлорукава и жестких труб 12-20 мм, нержавеющая сталь | 6059-12T DKC ДКС

Хомут для заземления металлорукава и жестких труб 12–20 мм, нержавеющая сталь от DKC (ДКС), артикул 6059-12t, предназначен для создания надёжного электрического контакта между металлической конструкцией и заземляющим проводником. Применяется при монтаже кабельных трасс в жёстких трубах и металлорукавах, где важно сохранить целостность заземляющего контура.

Назначение и область применения

Этот хомут используется для соединения металлических труб и металлорукавов с заземляющими проводами. Он обеспечивает непрерывную электрическую цепь между корпусом трубы и системой заземления, что необходимо для защиты людей и оборудования от поражения током, а также для уравнивания потенциалов. Подходит для установки на объектах с высокими требованиями к безопасности: промышленные участки, станции автоматизации, энергообъекты, лаборатории, системы освещения в сырых помещениях.

Технические характеристики

• Диапазон зажима: 12–20 мм - подходит для труб и металлорукавов с таким внешним диаметром;
• Подключаемые проводники: сечение 1,5–16 мм2 - позволяет использовать медные или многожильные провода соответствующего размера;
• Материал: нержавеющая сталь SS201 - устойчив к коррозии, долговечен в агрессивных средах;
• Покрытие: отсутствует - поверхность матовая, без изоляционного слоя, что гарантирует прямой контакт с металлом;
• Механизм затяжки: плавная бесступенчатая - позволяет точно регулировать усилие без повреждения стенки трубы.

Совместимость и монтаж

Хомут совместим с любыми жёсткими металлическими трубами и металлорукавами, имеющими внешний диаметр в пределах 12–20 мм. Устанавливается путём фиксации вокруг трубы, после чего заземляющий провод заводится в клемму и закрепляется болтом. Ключевой момент - перед затяжкой убедитесь, что место контакта очищено от краски, оксидов и грязи. Настоятельно рекомендуется применять шайбу с острыми зубьями (прилагается) для пробивания поверхностного слоя и обеспечения хорошего электроконтакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 60364 по организации заземляющих соединений. Обеспечивает минимальное переходное сопротивление при правильном монтаже. Соответствие нормам подтверждается материалом и конструкцией, обеспечивающей механическую прочность и стабильность контакта даже при вибрациях.

Преимущества

• Устойчивость к коррозии благодаря нержавеющей стали - срок службы увеличен в условиях повышенной влажности или агрессивной среды;
• Плавная затяжка исключает перегрузку стенки трубы - снижает риск деформации и протечек;
• Не требует специальных инструментов - достаточно обычного ключа или отвертки;
• Работает с широким спектром сечений проводов - универсальное решение для различных проектов.

Ограничения применения

• Не для пластиковых или неметаллических труб - работает только с проводящими материалами;
• Максимальное сечение провода - 16 мм2; более толстый провод потребует другого типа зажима;
• SS201 менее устойчив к хлоридным средам, чем SS316 - не рекомендован для морских или сильно агрессивных промышленных условий;
• Запрещена установка на трубы с внутренним давлением выше рабочих значений - хомут не является герметичным элементом.

Примеры использования

• Заземление металлорукава на конвейере в пищевом производстве;
• Обеспечение заземляющего контура в распределительных щитах с металлическими гофрами;
• Фиксация заземляющего провода к стальной трубе в подвале многоэтажного дома;
• Создание эквипотенциального соединения в медицинском оборудовании с металлическими каналами.

Практические советы

• Перед установкой зачистите поверхность трубы в месте крепления - удалите краску, ржавчину, масло;
• Выбирайте заземляющий провод сечением не меньше 2,5 мм2 - этого достаточно для большинства бытовых и промышленных задач;
• Проверьте контакт мультиметром после монтажа: сопротивление между трубой и заземлителем должно быть ниже 0,1 Ом;
• При использовании в местах с частыми вибрациями дополнительно закрепите провод хомутиком или термоусадкой;
• Артикул 6059-12t - оптимален для труб 12–20 мм; если нужна фиксация на больших диаметрах - выбирайте другие модели серии Cosmec.
