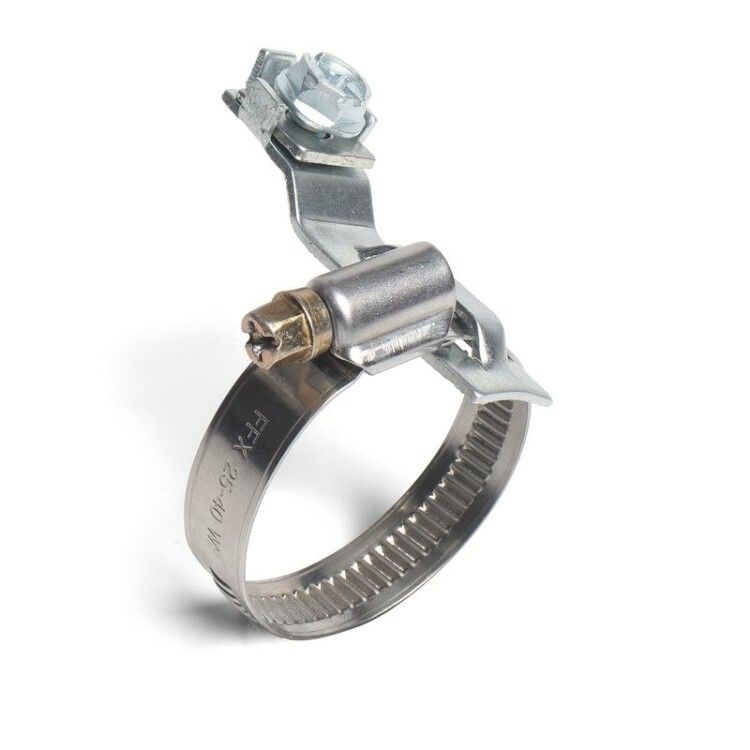

Хомут заземления УХЗ (16-25)/W2 (уп.3шт) Fortisflex 78512 КВТ

Хомут заземления УХЗ (16-25)/W2 от Fortisflex и КВТ предназначен для надёжного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасную передачу тока утечки в землю. Этот элемент используется там, где важно исключить опасность поражения током и защитить оборудование от помех.

Назначение и область применения

Хомут заземления УХЗ (16-25)/W2 служит для создания электрического контакта между заземляющим проводом (сечением до 6 мм2) и металлической конструкцией - например, стальной или медной трубой, металлорукавом, корпусом оборудования. Он снимает статическое электричество, защищает людей от удара током и предотвращает повреждение чувствительной аппаратуры.

Подходит для установки в условиях повышенной влажности, агрессивной среды и постоянных механических нагрузок. Часто применяется в системах газоснабжения, нефтедобычи, теплотрассах, промышленных конвейерах и жилых домах при организации контура заземления.

Технические характеристики

• Диапазон зажимаемых диаметров: 16–25 мм - подходит для труб и рукавов этого размера;
• Сечение подключаемого провода: 6 мм2 - совместим с однопроволочными и многожильными заземляющими кабелями такого сечения;
• Материал ленты: нержавеющая сталь AISI 201 - устойчив к коррозии, сохраняет прочность даже во влажной среде;
• Материал клеммы: оцинкованная сталь - гарантирует хорошую электропроводность и долгий срок службы;
• Толщина ленты: 0,6 мм - достаточна для жесткости, но не создаёт лишней массы;
• Ширина ленты: 12 мм - обеспечивает равномерное распределение давления на поверхность трубы;
• Количество проводников: один - рассчитан на подключение одного заземляющего провода;
• Покрытие: гальваническое цинкование - усиливает антикоррозийную защиту клеммы;
• Цвет: стальной - естественный цвет металла, без окраски.

Совместимость и монтаж

Установка Хомута заземления УХЗ (16-25)/W2 выполняется просто:

1. Разведите ленту и обхватите ею трубу или металлорукав диаметром 16–25 мм;
2. Вставьте заземляющий провод (до 6 мм2) в клемму и закрутите болт;
3. Затяните червячный механизм - он работает плавно, без резких скачков усилия;
4. Не требует специальных инструментов - достаточно обычного ключа или шлицевой отвертки.

Лента имеет сглаженные края - не царапает руки и не повреждает внешнюю изоляцию трубы. Благодаря конструкции червячного механизма можно многократно демонтировать и переустанавливать хомут без потери качества контакта.

Преимущества

• Высокая corrosion resistance благодаря материалу AISI 201 - не ржавеет в сырых помещениях и на улице;
• Плавная регулировка затяжки - точный контроль силы прижатия без деформаций;
• Обеспечен контакт через оцинкованную клемму - минимальное переходное сопротивление;
• Идеально сочетается с трубами из стали и меди - универсальное решение;
• Можно использовать в системах с движущимися средами - газом, водой, маслом - без риска разгерметизации.

Ограничения применения

• Не предназначена для работы с проводами больше 6 мм2 - возможен перегрев и потеря контакта;
• Не рекомендовано применение на пластиковых или неметаллических поверхностях - контакт невозможен;
• AISI 201 менее устойчив к агрессивным химическим средам, чем AISI 316 - в морской или кислотной среде лучше выбрать более дорогой аналог;
• Не следует использовать в местах с частыми ударными нагрузками - риск ослабления фиксации.

Примеры использования

• На газопроводе - заземление стального участка трубы перед счетчиком;
• В системе отопления - подключение заземляющего провода к радиаторному коллектору;
• На насосной станции - крепление заземления к медному кожуху насоса;
• В промышленном цеху - обеспечение заземления металлорукава с кабелем управления;
• В многоэтажном доме - организация заземляющего контура на входящем стояке воды или газа.

Практические советы

• Перед монтажом зачистите место контакта на трубе - удалите краску, ржавчину, грязь для лучшего электроконтакта;
• Выбирайте провод сечением точно 6 мм2 - меньший вызывает нагрев, больший не войдет в клемму;
• Проверяйте плотность затяжки - хомут должен плотно прилегать, но не продавливать стенку трубы;
• При использовании в открытых сетях - периодически осматривайте состояние клеммы и целостность ленты;
• Артикул 78512 соответствует модели УХЗ (16-25)/W2 - сверьте номер при заказе, чтобы избежать замены.
