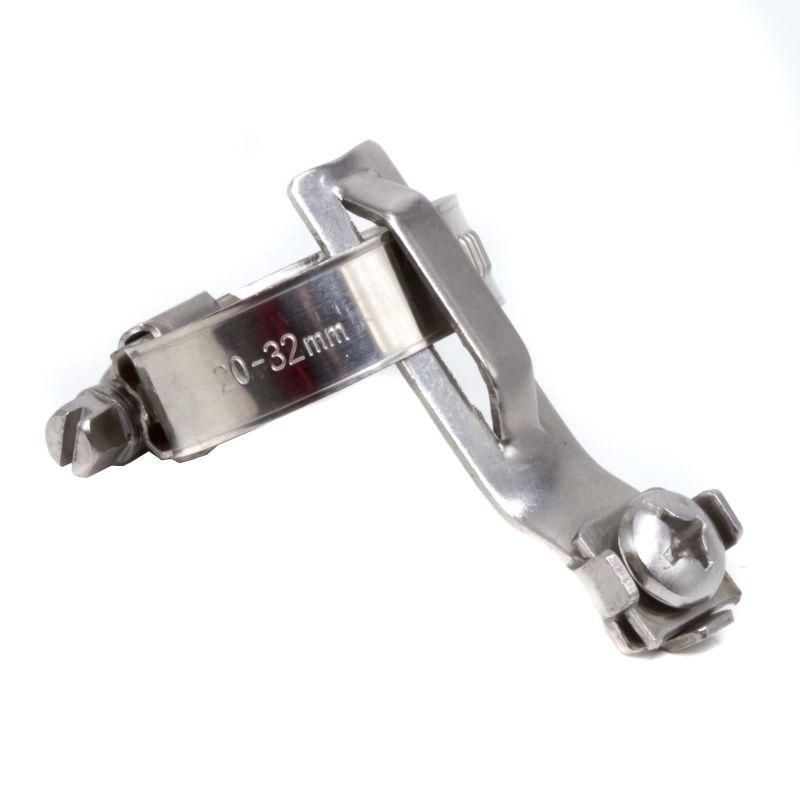

Хомут для заземления металлорукава и жестких труб 20-32 мм, нержавеющая сталь | 6059-15T DKC ДКС

Хомут для заземления металлорукава и жестких труб 20–32 мм, нержавеющая сталь от DKC (ДКС), артикул 6059-15t, предназначен для создания надёжного электрического контакта между металлической конструкцией и заземляющим проводником, обеспечивая безопасную работу систем с использованием металлорукавов и жёстких труб.

Назначение и область применения

Хомут для заземления металлорукава и жестких труб 20–32 мм, нержавеющая сталь применяется для соединения металлических труб и металлорукавов с заземляющей шиной или проводом. Он создаёт непрерывный заземляющий контур, необходимый для защиты людей и оборудования от поражения током, а также для уравнивания потенциалов. Подходит для установки в промышленных объектах, цехах, энергообъектах, где используются защищённые кабельные трассы из стали.

Технические характеристики

• Материал корпуса: нержавеющая сталь AISI 304 (соответствует заявленному качеству, отличается высокой коррозионной стойкостью)
• Диапазон зажима по внешнему диаметру трубы/металлорукава: 20–32 мм
• Поддерживаемое сечение заземляющего провода: 1,5–16 мм2
• Тип механизма: поворот на 90° - позволяет удобно направить вывод провода перпендикулярно оси трубы
• Покрытие: необработанная поверхность - сохраняет естественную прочность стали, не требует дополнительной антикоррозийной обработки в большинстве сред
• Механизм затяжки: плавный, бесступенчатый - даёт точный контроль усилия без риска перегрузки материала

Совместимость и монтаж

Хомут для заземления металлорукава и жестких труб 20–32 мм, нержавеющая сталь совместим с любыми трубами и металлорукавами, имеющими внешний диаметр в пределах 20–32 мм. Установка выполняется в три этапа:

1. Разместите хомут вокруг трубы так, чтобы контактная площадка находилась напротив точки подключения заземляющего провода.
2. Затяните болт плавным движением до плотного прилегания к поверхности - не используйте силовые инструменты, чтобы не деформировать стенку трубы.
3. Зафиксируйте заземляющий провод сечением 1,5–16 мм2 под контактным элементом с помощью клеммы или болтового соединения.

Учитывайте, что хомут не заменяет специальные заземляющие ответвители - он лишь обеспечивает контакт между трубой и проводом. Кабели должны быть уже правильно подготовлены перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 60364 по организации системы заземления. Нержавеющая сталь AISI 304 гарантирует долговременную проводимость даже в агрессивных средах. Отсутствие покрытия исключает риск отслоения слоя и потери контакта. Применение в условиях повышенной влажности, химических испарений и температур от –40C до +80C допустимо.

Преимущества

• Высокая механическая прочность благодаря материалу AISI 304 - выдерживает нагрузки при вибрациях и ударах
• Плавная затяжка снижает риск повреждения тонкостенных труб и металлорукавов
• Перпендикулярный выход провода (90°) упрощает маршрутизацию заземляющих линий и минимизирует натяжение
• Стандартный диапазон сечений провода (1,5–16 мм2) покрывает большинство типичных решений в промышленном заземлении

Ограничения применения

• Не для труб с диаметром менее 20 мм или более 32 мм - возможна потеря герметичности и плохой контакт
• Не рекомендован для постоянного погружения в жидкости - хотя сталь устойчивая, длительный контакт с водой может вызвать образование оксидов на контактах
• Не является средством первичной защиты от короткого замыкания - работает только как часть полноценной заземляющей системы
• Не подходит для алюминиевых труб - различие электрохимического потенциала может вызвать гальваническую коррозию

Примеры использования

• Заземление металлорукава на участках прокладки кабеля в цехе станочного парка
• Обеспечение равнопотенциального соединения стальных труб в системах автоматизации пищевого производства
• Фиксация заземляющего провода к трубе в распределительных щитах с металлическим кожухом
• Создание заземляющего перехода в помещениях с повышенной влажностью - бани, мойки, холодильные камеры

Практические советы

• Перед установкой удалите краску, ржавчину или масло с поверхности трубы в месте контакта - это повысит качество заземления
• Выбирайте заземляющий провод сечением ≥ 2,5 мм2 для основных линий; 1,5 мм2 можно использовать только для второстепенных участков
• Проверьте контакт после монтажа тестером - сопротивление между трубой и заземляющей шиной должно быть меньше 0,1 Ом
• Артикул 6059-15t от DKC (ДКС) - оптимальный выбор для серийных проектов, где важна воспроизводимость качества
• Храните изделие в сухом помещении - даже нержавеющая сталь может терять проводимость при наличии налёта грязи или солей
