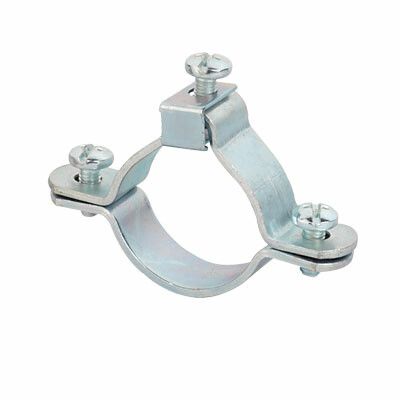

Хомут для заземления металлорукава и жестких труб 20-32 мм, покрытие дакромет | 6042-20 DKC ДКС

Хомут заземления для труб и металлорукава 20-32 мм, оцинкованная сталь от бренда DKC (ДКС), артикул 6042-20, предназначен для создания надёжного электрического контакта между металлической трубой или металлорукавом и заземляющим проводником, обеспечивая непрерывность заземляющего контура.

Назначение и область применения

Хомут заземления для труб и металлорукава 20-32 мм, оцинкованная сталь применяется для соединения металлических труб, металлорукавов и других проводящих элементов с заземляющими проводами. Он гарантирует уравнивание потенциалов и безопасную работу электроустановок в местах, где кабель проложен внутри жёстких металлических оболочек. Подходит для использования в распределительных щитах, на производстве, в промышленных помещениях, на объектах с повышенными требованиями к защите от поражения током.

Технические характеристики

• Диапазон зажима: 20–32 мм (соответствует внешнему диаметру труб и металлорукавов)
• Диаметр зажимаемых проводников: 20 мм - указывает на совместимость с трубами и рукавами этого размера
• Поперечное сечение подключаемых проводников: 1,5–16 мм2
• Материал корпуса: сталь с холодным цинкованием
• Цвет: светло-серый
• Механизм затяжки: плавный, бесступенчатый - позволяет точно регулировать усилие без повреждения поверхности
• Загрузочная способность: рекомендовано использовать с проводами до 16 мм2; максимальное сечение указано в описании производителя как 6 мм2 - см. раздел «Ограничения применения»

Совместимость и монтаж

Хомут заземления для труб и металлорукава 20-32 мм, оцинкованная сталь устанавливается на трубу или металлорукав снаружи. К контактному выступу хомута подсоединяется медный заземляющий провод (например, ПВ-3, ПВ-1) с помощью болтового соединения. Убедитесь, что место установки свободно от изоляции, краски или оксидов - перед монтажом зачистите поверхность трубы. Диаметр 20 мм соответствует условному проходу DN15, а 32 мм - DN25. Применяйте только с трубами и рукавами, имеющими внешний диаметр в пределах 20–32 мм. Недопустимо использование с пластиковыми или неметаллическими оболочками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ по организации систем заземления. Холодное цинкование обеспечивает антикоррозийную защиту, снижает риск возникновения переходного сопротивления. Соответствие рекомендованному проектному ассортименту подтверждает соответствие нормам для промышленных и коммерческих объектов.

Преимущества

• Плавная бесступенчатая затяжка - исключает перегрузку стенки трубы и обеспечивает равномерный контакт
• Высокая коррозионная стойкость благодаря холодному цинкованию - продлевает срок службы в сырых и агрессивных средах
• Простота монтажа - не требует сварки, специальных инструментов или подготовки поверхности кроме зачистки
• Совместимость с широким спектром заземляющих проводов - от 1,5 до 16 мм2

Ограничения применения

Не следует применять хомут заземления для труб и металлорукава 20-32 мм, оцинкованная сталь с проводами сечением более 16 мм2 - это может вызвать механическую деформацию клеммы. Производитель указывает максимальное сечение провода как 6 мм2 - это оптимальное значение для долговременной работы без нагрева. При использовании проводов 10–16 мм2 требуется периодическая проверка состояния контакта. Не предназначено для применения в условиях постоянного погружения в воду или воздействия открытого пламени. Не заменяет основное заземление - работает как дополнительный элемент контура.

Примеры использования

• Подключение металлорукава к шине PE в распределительном щите
• Заземление стальной трубы, через которую проложены силовые кабели на заводе
• Обеспечение уравнивания потенциалов в системах автоматизации с металлическими каналами
• Монтаж в пищевой, фармацевтической и химической промышленности - там, где важна коррозионная стойкость

Практические советы

• Перед установкой удалите краску, ржавчину и масла с поверхности трубы в месте контакта - это минимизирует сопротивление
• Используйте гайки с пластиковой шайбой или антивибрационные пружины, чтобы избежать саморазвинчивания при вибрациях
• Проверьте плотность контакта после монтажа - попробуйте слегка повернуть хомут; он не должен двигаться
• Для проводов сечением 10–16 мм2 используйте двойной зажим или два хомута - так повысится надёжность
• Артикул 6042-20 от DKC (ДКС) - часть серии Cosmec, которая рассчитана на длительную эксплуатацию в промышленных условиях
