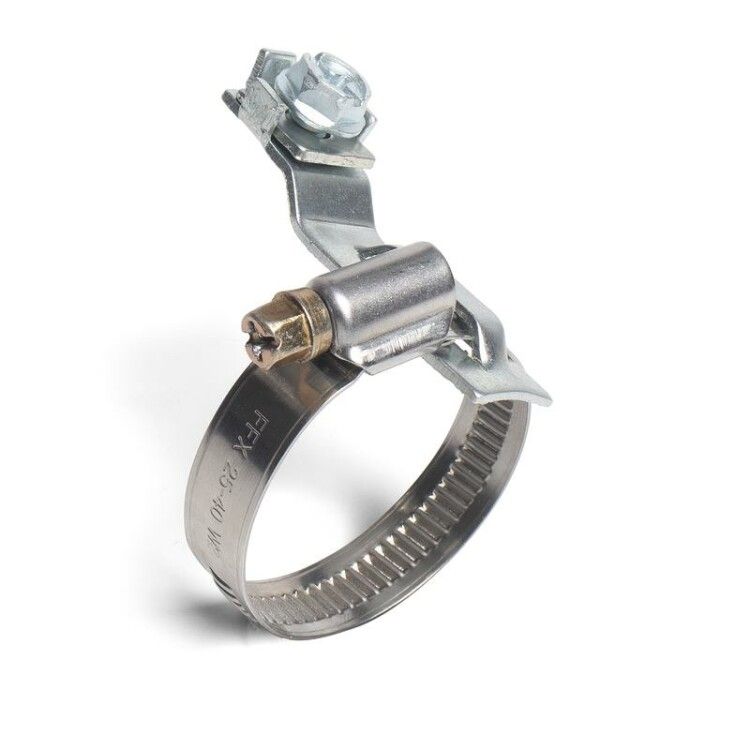

Хомут заземления УХЗ (25-40)/W2 (уп.3шт) Fortisflex 78513 КВТ

Хомут заземления УХЗ (25-40)/W2 от Fortisflex и КВТ предназначен для надежного соединения заземляющего провода с металлической трубой или рукавом, обеспечивая безопасное снятие электростатического потенциала и защиту от удара током. Аппарат рассчитан на работу в агрессивных средах и подходит для промышленных и жилых объектов.

Назначение и область применения

Хомут заземления УХЗ (25-40)/W2 используется для создания электрического контакта между заземляющим проводом и металлической конструкцией - например, стальной или медной трубой, металлорукавом, корпусом оборудования. Он снимает статическое напряжение, защищает чувствительную аппаратуру от помех и снижает риск поражения электрическим током.

Применяется в системах заземления на объектах газовой и нефтяной промышленности, в системах водоснабжения, вентиляции, теплотрассах, а также в жилищном строительстве при монтаже заземления в подвальных помещениях, котельных и на этажных щитах.

Технические характеристики

• Диапазон зажима: 25–40 мм - подходит для труб и рукавов этого внешнего диаметра
• Сечение подключаемого провода: 6 мм2 - совместим с однопроволочными и многопроволочными заземляющими жилами такого сечения
• Материал ленты: нержавеющая сталь AISI 201 - устойчив к коррозии, сохраняет прочность в условиях повышенной влажности и агрессивных сред
• Материал клеммы: оцинкованная сталь - обеспечивает хорошую электропроводность и долговечность контакта
• Толщина ленты: 0,6 мм - достаточна для механической прочности без излишней массы
• Ширина ленты: 12 мм - гарантирует равномерное распределение давления на поверхность трубы
• Количество подключаемых проводников: один - предназначен для одного заземляющего провода
• Цвет: стальной - не требует окраски, соответствует промышленному дизайну

Совместимость и монтаж

Установка выполняется в три шага:

1. Разместите хомут вокруг трубы или металлорукава диаметром 25–40 мм
2. Подведите заземляющий провод сечением 6 мм2 к клемме и закрепите болтом
3. Затяните червячный механизм до плотного прилегания - без перегрузки

Червячная система обеспечивает плавную, бесступенчатую затяжку. Хомут можно демонтировать и переустанавливать несколько раз без потери герметичности контакта. Сглаженные кромки ленты исключают повреждение изоляции кабеля и кожуха трубы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, применяемых в промышленности. Гальваническое цинковое покрытие клеммы защищает контакт от окисления, продлевая срок службы заземляющего соединения. Нержавеющая сталь ленты не выделяет вредных веществ даже при длительном воздействии влаги и химических сред.

Преимущества

• Высокая механическая прочность благодаря материалу AISI 201
• Устойчивость к коррозии - подходит для влажных, агрессивных и открытых помещений
• Плавная регулировка затяжки - точный контроль силы прижатия без деформации
• Многократное использование - не теряет функциональность после демонтажа
• Эргономичная форма - не травмирует руки при установке
• Надежный электрический контакт - минимизирует переходное сопротивление

Ограничения применения

• Не предназначена для работы с трубами менее 25 мм или более 40 мм - возможен слабый контакт или проскальзывание
• Максимальное сечение провода - 6 мм2; большие жилы не войдут в клемму
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя сталь устойчива к коррозии, клемма не имеет IP-защиты
• Не подходит для пластиковых или неметаллических поверхностей - требуется металлический основание для замыкания контура

Примеры использования

• Заземление стального газопровода в котельной
• Присоединение заземляющего провода к медной трубе системы отопления
• Обеспечение эквипотенциальной связи в технологическом трубопроводе на нефтебазе
• Монтаж заземления на металлоконструкции этажного щита в многоэтажном доме

Практические советы

• Перед установкой зачистите поверхность трубы от краски, ржавчины и масла - это повысит качество контакта
• Проверьте соответствие диаметра трубы: если труба близка к границе 25 или 40 мм, используйте штангенциркуль для точного измерения
• Не затягивайте червячный механизм сверх меры - это может вызвать деформацию ленты и потерю эластичности
• После монтажа проверьте сопротивление заземления мультиметром - оно должно быть ниже 4 Ом для большинства норм
• Хомут УХЗ (25-40)/W2 от Fortisflex и КВТ - один из немногих решений, где сочетаются прочность, ремонтопригодность и доступная цена
