Хомут крышки лотка 100х300мм универсальный EZ | CKL10D-HK-100-300-EZ IEK

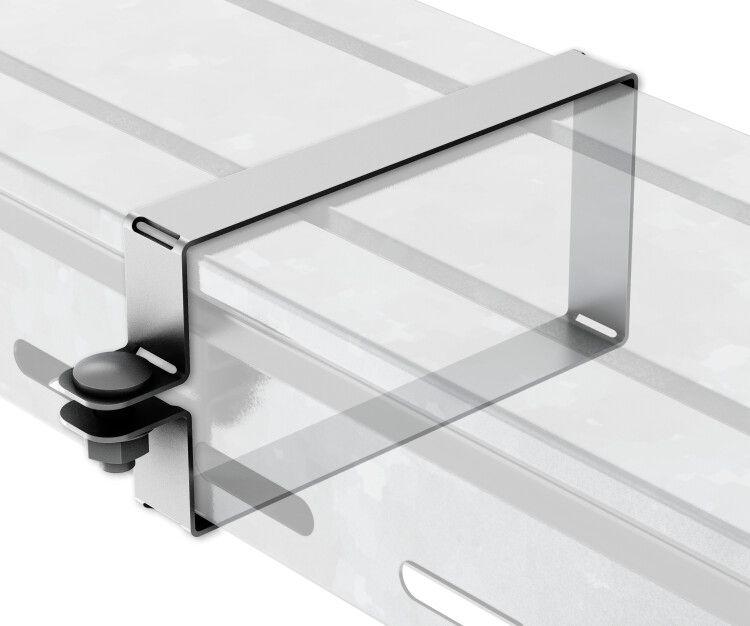

Хомут крышки лотка 100х300мм универсальный от IEK предназначен для надёжного крепления крышек кабельных лотков в условиях высоких механических нагрузок - например, при вертикальной прокладке трасс или в зонах с сильным ветром. Этот элемент из стали с гальваническим цинкованием обеспечивает долгий срок службы и совместим с большинством металлических лотков IEK.

Назначение и область применения

Хомут крышки лотка 100х300мм универсальный используется для фиксации крышки на кабельном лотке, предотвращая её смещение или срыв под действием ветра, вибраций или при монтаже на вертикальных участках трассы. Подходит для систем, где важна безопасная удержание крышки - например, на объектах с открытыми площадками, в промышленных помещениях, на эстакадах и в тоннелях.

Технические характеристики

• Размер: 100×300 мм - соответствует ширине лотка 100 мм и длине секции 300 мм;
• Материал: сталь - прочная основа, выдерживающая механические воздействия;
• Покрытие: гальваническое цинкование - защищает от коррозии, увеличивает срок службы до 20 лет;
• Форма: плоская, не собранная - требует самостоятельной установки с использованием крепёжных элементов;
• Совместимость: универсальная - работает с листовыми, проволочными и лестничными лотками IEK.

Совместимость и монтаж

Хомут крышки лотка 100х300мм универсальный не имеет встроенного крепежа. Для установки необходимо использовать болты, гайки и шайбы. Производитель рекомендует комплект соединительный КС М6х16 IEK - он идеально подобран по размеру и материалу. Установка выполняется следующим образом:

• Разложить хомут в плоском положении поверх крышки лотка;
• Выровнять по краям, чтобы хомут плотно прилегал к бортам;
• Закрепить через отверстия в хомуте с помощью М6 болтов с шагом 300–500 мм;
• Не перетягивать - избыточное усилие может деформировать крышку или повредить покрытие.

Преимущества

• Универсальное применение - один тип хомута подходит ко всем типам лотков IEK;
• Долговечность - гальваническое цинкование гарантирует защиту от ржавчины даже во влажной среде;
• Простота транспортировки и хранения - плоский формат экономит место на складе;
• Совместимость с оригинальным крепежом IEK - снижает риск несоответствия и ускоряет сборку.

Ограничения применения

• Не предназначена для пластиковых или неметаллических лотков - не обеспечит достаточную жёсткость крепления;
• Не подходит для горизонтальных участков с минимальными нагрузками - там можно использовать более простые крепления;
• Требует наличия отверстий в крышке лотка - если они отсутствуют, потребуется сверление;
• Не заменяет основные крепёжные системы - применяется только как дополнение к фиксации крышки.

Примеры использования

• Вертикальные кабельные трассы в промышленных цехах - предотвращает открывание крышки под собственным весом;
• Наружные кабельные лотки на заводах, в парковках, на эстакадах - устойчив против порывов ветра;
• Объекты с частой вибрацией - станки, конвейеры, насосные станции - усиливает герметичность и безопасность;
• Ремонт и модернизация существующих трасс - легко дополняет старую систему без замены всего лотка.

Практические советы

• Перед монтажом проверьте, что отверстия в крышке лотка точно совпадают с отверстиями в хомуте - иначе придётся доработать;
• Используйте только рекомендованный комплект КС М6х16 IEK - другие метизы могут иметь неверную длину или диаметр;
• При монтаже на открытых участках - расстояние между хомутами не более 500 мм, особенно при ветровых нагрузках выше 8 м/с;
• Проверяйте целостность цинкового слоя после транспортировки - при наличии повреждений обработайте края антикоррозийным составом;
• Хомут крышки лотка 100х300мм универсальный от IEK (артикул ckl10d-hk-100-300-ez) - оптимальный выбор для стандартизированного монтажа в рамках систем IEK.
