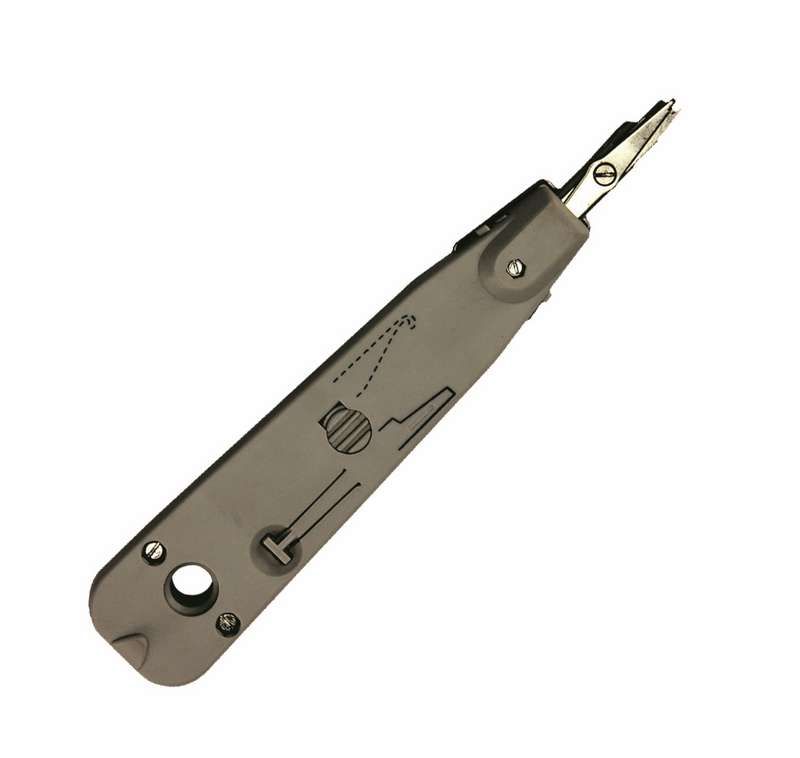

Инструмент для заделки и обрезки витой пары 110 (ht-3141) | 12-4201-4 PROconnect MEET

Инструмент для заделки и обрезки витой пары 110 (ht-3141) от REXANT и PROCONNECT - компактный ручной инструмент для точной заделки и обрезки проводов в контактных модулях типа 110 и KRONE. Подходит для монтажа сетевых розеток, патч-панелей и кросс-соединений. Артикулы 12-4201-4 и etm12-4201-4.

Назначение и область применения

Инструмент для заделки и обрезки витой пары 110 (ht-3141) используется для установки проводов в врезные контакты стандарта 110 и KRONE. Применяется при монтаже телефонных и сетевых систем: в распределительных щитах, на патч-панелях, в стеновых розетках и модульных блоках. Удобен для работы в ограниченном пространстве, где требуется точная и быстрая фиксация жил.

Технические характеристики

• Тип привода: ручной - требует механического усилия оператора
• Сечение провода: 0,2–0,5 мм2 - подходит для медных жил категории UTP/FTP Cat5e и выше
• Диаметр кабеля: 0,4–0,57 мм - совместим с одножильными и многожильными кабелями стандартного диаметра
• Материал рукоятки: пластик - устойчивый к ударам, эргономичный, не проводит ток
• Наличие режущего устройства: да - автоматически обрезает лишнюю часть провода при зажиме

Совместимость и монтаж

Инструмент для заделки и обрезки витой пары 110 (ht-3141) работает с контактами типов 110 и KRONE. Для правильной заделки необходимо точно выровнять жилу в гнезде перед нажатием. Нельзя использовать с контактами других форматов (например, IDC 8P8C или BIX). Диаметр кабеля до 0,57 мм исключает применение для толстых кабелей с бронированием или двойной изоляцией.

Безопасность и стандарты

Не имеет сертификации по электробезопасности, так как не предназначен для работы под напряжением. Работать можно только при отключенном питании. Материалы соответствуют требованиям к электроизоляционным изделиям для низковольтных систем. Рукоятка не проводит ток, что снижает риск поражения при случайном контакте с активными цепями после монтажа.

Преимущества

• Автоматическая обрезка - лишний провод отрезается сразу при зажиме, не нужен дополнительный нож
• Выдвижные крючки - позволяют легко извлекать провод из контакта при необходимости перезаделки
• Эргономичная рукоятка - форма снижает нагрузку на кисть при длительной работе
• Ударопрочный корпус - выдерживает падения и механические воздействия на объекте
• Одновременная функция - заделка + обрезка в одном движении повышает скорость монтажа

Ограничения применения

• Не подходит для кабелей с сечением более 0,5 мм2 - возможен неплотный контакт или повреждение жилы
• Не рассчитан на частые перезаделки одного контакта - крючки и лезвия со временем изнашиваются
• Не использовать в условиях повышенной влажности без защиты - пластик не герметичен, внутренние механизмы могут окислиться
• Запрещено применять для силовых кабелей или кабелей с напряжением выше 48 В постоянного тока

Примеры использования

• Монтаж Ethernet-розеток RJ45 с модулем 110 на стенах офисов
• Подключение кабелей к патч-панелям в серверных шкафах
• Обслуживание телефонных кроссов в АТС и IP-PBX системах
• Настройка домашних сетей с использованием кабелей Cat5e/Cat6

Практические советы

• Перед работой проверьте соответствие диаметра кабеля - слишком толстый провод не войдет в контакт, слишком тонкий будет болтаться
• Часто используйте крючки для извлечения - они экономят время при исправлении ошибок
• Не давите слишком сильно - инструмент для заделки и обрезки витой пары 110 (ht-3141) спроектирован для оптимального усилия; избыток силы может сломать контакт
• Храните в сухом месте - даже пластиковые детали чувствительны к конденсату
• Проверяйте затупление лезвий каждые 50–100 заделок - при плохой обрезке провод может торчать и вызывать помехи
