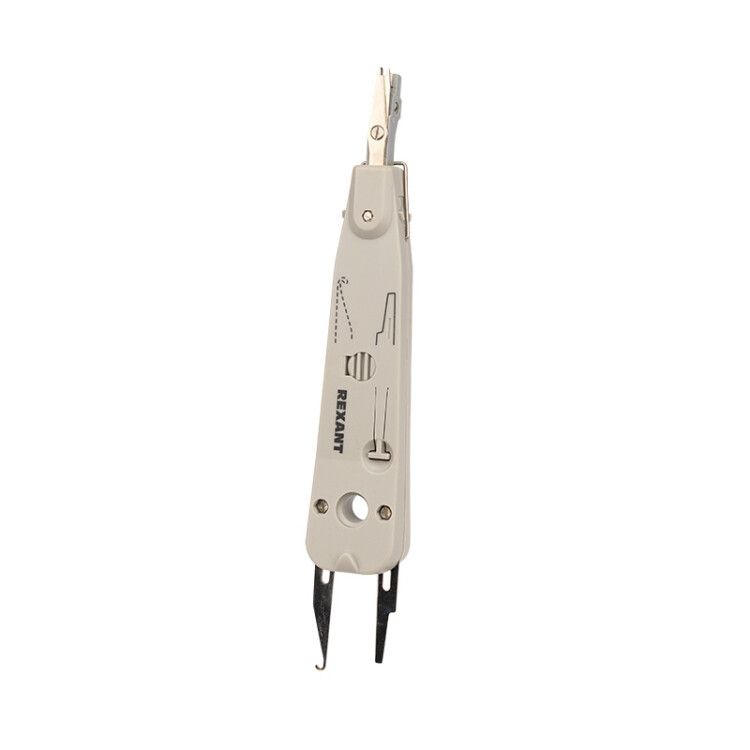

Инструмент для заделки и обрезки витой пары 110 (ht-3141) | 12-4201 REXANT MEET

Инструмент для заделки и обрезки витой пары 110 (ht-3141) от Rexant - компактный ручной кримпер, предназначенный для точной обжимки и обрезки проводов в контактных модулях стандарта 110 и KRONE. Артикулы etm12-4201 и 12-4201 подходят для монтажа сетевых кабелей в патч-панелях, кроссах и стеновых розетках.

Назначение и область применения

Инструмент для заделки и обрезки витой пары 110 (ht-3141) используется для установки проводов в врезные контакты типов 110 и KRONE. Подходит для работы с кабелями категории UTP/STP в телефонных и сетевых системах. Применяется при монтаже коммуникаций в распределительных шкафах, офисных сетях, телеком-узлах и при замене повреждённых участков кабельной трассы.

Технические характеристики

• Тип инструмента: кримпер (ручной привод)
• Диапазон сечения провода: 0,2–0,5 мм2 - оптимально для одножильных и многожильных проводников витой пары
• Наличие режущего устройства: да - автоматически обрезает лишнюю часть жилы при обжиме
• Наличие отрезного устройства: да - встроенные ножницы для предварительной подрезки кабеля
• Материал рукоятки: ударопрочный пластик - снижает усталость при длительной работе
• Конструкция: встроенная система выталкивания кабеля через крючки и рычаг

Совместимость и монтаж

Инструмент для заделки и обрезки витой пары 110 (ht-3141) совместим со всеми стандартными модулями 110 и KRONE, используемыми в патч-панелях, кроссах и RJ45-розетках. Для правильной заделки важно, чтобы диаметр жилы соответствовал указанному диапазону 0,2–0,5 мм2. Перед работой проверьте соответствие сечения провода - слишком толстые или тонкие жилы могут привести к плохому контакту или повреждению инструмента.

Особенности конструкции

Инструмент для заделки и обрезки витой пары 110 (ht-3141) имеет две ключевые функциональные зоны: - Обжимной механизм с лезвием, которое одновременно давит на контакт и отрезает излишек провода; - Выдвижные крючки с механическим управлением - позволяют легко извлекать провод из уже установленного модуля без демонтажа всего блока. Рукоятка эргономично формована, что снижает усилие при сжатии и исключает проскальзывание даже при повышенной влажности.

Преимущества

• Универсальность - работает с двумя основными стандартами: 110 и KRONE
• Автоматическая обрезка - не требует дополнительных инструментов
• Легкий вес и компактность - удобен для работы в ограниченном пространстве
• Высокая надёжность - рабочие элементы из инструментальной стали обеспечивают долгий срок службы
• Функция извлечения кабеля - экономит время при исправлении ошибок

Ограничения применения

• Не подходит для обжима коннекторов RJ45/RJ11 - только для врезных контактов 110/KRONE
• Не рассчитан на провода сечением более 0,5 мм2 - риск деформации лезвия
• Не использовать в условиях постоянной влаги или погружения - IP-класс защиты не указан, материал рукоятки не защищён от попадания воды внутрь
• Не рекомендован для ежедневной интенсивной нагрузки свыше 200 операций в день - возможен быстрый износ механизма

Примеры использования

• Обжим жил в патч-панели 24 порта при установке LAN-сети в офисе
• Замена повреждённого модуля в кроссе на этажном щите
• Подключение телефонных линий в старых АТС-системах с использованием контактов 110
• Монтаж сетевых розеток в стенах с применением модульных блоков KRONE

Практические советы

• Перед обжимом всегда зачищайте жилу до нужной длины - не менее 8–10 мм, чтобы она полностью входила в контакт
• Проверяйте сечение провода перед работой: если жила толще 0,5 мм2 - используйте другой инструмент
• Чистите лезвия после каждого дня работы - остатки медной стружки снижают эффективность обжима
• При извлечении кабеля - не дергайте жестко, используйте рычаг плавно, чтобы не сломать крючки
• Храните инструмент для заделки и обрезки витой пары 110 (ht-3141) в сухом месте - пластиковые детали чувствительны к перепадам температур
