Разъём RJ-45 UTP для кабеля категории 5Е FPS - CS3-1C5EU-FPS IEK

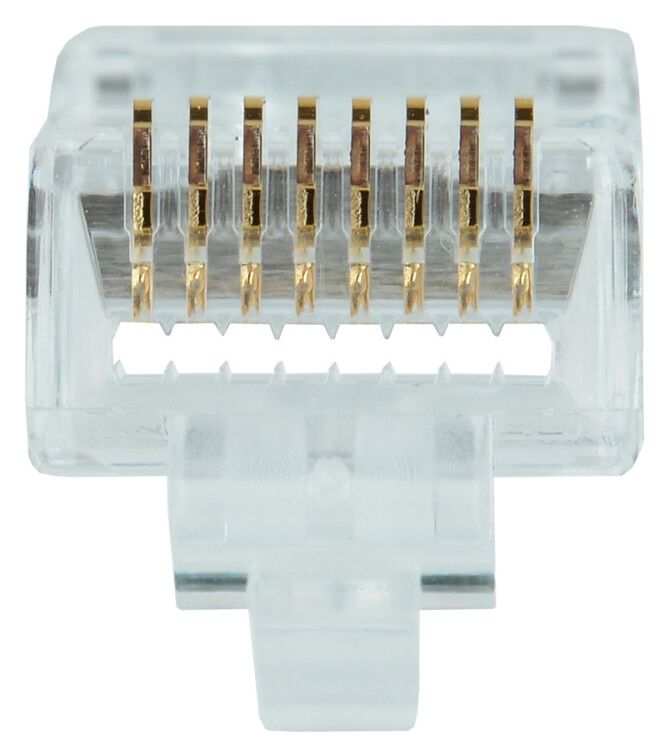

Разъём RJ-45 UTP для кабеля категории 5E FPS ITK - это обжимной штекер для надёжного подключения витых пар кабелей категории 5E к сетевому оборудованию. Артикул cs3-1c5eu-fps от бренда ITK (IEK) предназначен для профессиональной установки в локальных сетях, где важна устойчивость сигнала и долгий срок службы.

Назначение и область применения

Разъём RJ-45 UTP для кабеля категории 5E FPS ITK используется для создания физического соединения между кабелем и устройствами: компьютерами, маршрутизаторами, коммутаторами, IP-камерами, телефонными системами. Подходит для монтажа в структурированных кабельных системах (СКС), офисных и промышленных сетях. Применяется там, где требуется передача данных на скорости до 1 Гбит/с.

Технические характеристики

• Тип: штекер (плагин) - для подключения к гнездам розеток и модулей
• Стандарт: RJ-45 8P8C - восемь контактов, соответствует Ethernet-стандартам
• Категория кабеля: Cat 5e - обеспечивает работу до 100 МГц
• Способ подключения: обжим - требует специального инструмента
• Диапазон AWG: 22–26 - подходит для медных жил толщиной от 0,32 до 0,65 мм
• Совместим с многопроволочными проводниками - позволяет использовать гибкий кабель
• Материал корпуса: прозрачный пластик - позволяет контролировать правильность обжима
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию в штатном режиме
• Необходимый инструмент: обжимной клещи - без них установка невозможна

Совместимость и монтаж

Разъём RJ-45 UTP для кабеля категории 5E FPS ITK совместим с любыми кабелями категории 5E и выше, включая продукцию других производителей. Обжим выполняется стандартным инструментом для RJ-45 - важно выбрать клещи с матрицей 8P8C. Убедитесь, что внешний экран кабеля (если есть) не попадает под контактные площадки - он не должен замыкать контакты. Цвет корпуса - прозрачный - позволяет визуально проверить, все ли провода правильно вошли в контакты до обжима.

Безопасность и стандарты

Разъём соответствует требованиям к качеству соединений в локальных сетях. Хотя явного указания на сертификацию (например, TIA/EIA-568) в данных нет, изделие спроектировано с учётом общепринятых норм для Cat 5e. Для соблюдения гарантии качества рекомендуется применять его в рамках стандартизованных СКС.

Преимущества

• Улучшенная механическая прочность за счёт плотного обжима и качественного пластика
• Прозрачная оболочка - снижает риск ошибок при монтаже
• Поддержка многожильных проводников - удобно для гибких кабелей в подвижных участках сети
• Совместимость с широким спектром оборудования - не требует специализированных адаптеров
• Долгий срок службы - 10 лет при правильной установке

Ограничения применения

• Не предназначена для работы с экранированными кабелями STP/FTP - не имеет металлического заземления
• Требует точного обжима; некачественный инструмент или неверная последовательность цветов приведёт к потере связи
• Не подходит для наружной установки - отсутствует защита от влаги и перепадов температур
• Не используйте с кабелями AWG ниже 22 или выше 26 - возможен плохой контакт или повреждение контактов

Примеры использования

• Подключение ПК к сетевому порту в офисе через patch-cord
• Завершение кабеля от точки доступа Wi-Fi до коммутатора
• Монтаж кабеля от IP-камеры к NVR-регистратору
• Создание временных соединений на стройплощадке для тестирования сети

Практические советы

• Перед обжимом обязательно выровняйте жилы по порядку (T568A или T568B) - выберите один вариант и применяйте его последовательно
• Проверьте, чтобы каждый провод полностью вошёл в контакт - особенно важно для многожильных кабелей
• Используйте только исправные обжимные клещи - износ матрицы вызывает слабый контакт
• После монтажа протестируйте соединение кабельным тестером - это исключит скрытые обрывы
• При использовании в местах с высокой нагрузкой (конвейеры, станки) дополнительно закрепляйте кабель хомутами, чтобы избежать перегиба возле разъёма
