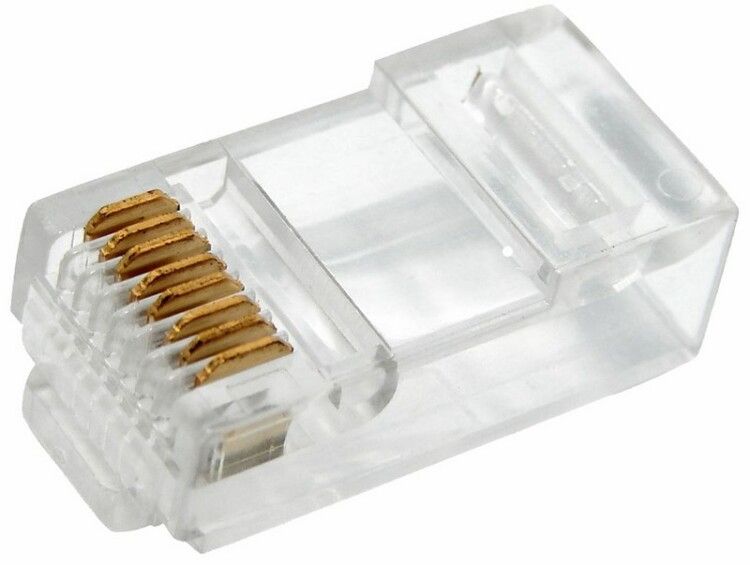

Разъем UTP RJ-45(8P8C), CAT 5e | 05-1021 REXANT MEET

Джек компьютерный RJ45 (8P8C) кат. 5E от REXANT - это обжимной штекер для подключения витой пары в локальных сетях. Подходит для монтажа на кабелях UTP, обеспечивает стабильную передачу данных до 1 Гбит/с и совместим с большинством сетевого оборудования. Артикул etm05-1021 соответствует сертифицированному исполнению категории 5E.

Назначение и область применения

Джек компьютерный RJ45 (8P8C) кат. 5E предназначен для создания физического соединения между сетевым оборудованием и кабелем витая пара. Применяется при сборке патч-кордов, установке розеток, подключении коммутаторов, маршрутизаторов, компьютеров, IP-камер, телефонных систем и других устройств с интерфейсом 8P8C. Особенно эффективен там, где требуется частая замена или ремонт кабельных линий.

Технические характеристики

• Тип изделия: вилка RJ45 (штекер)
• Тип разъема: RJ45 8P8C (8 контактов)
• Категория: Cat 5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: обжим (не требует пайки)
• Исполнение: разъем (штекер), без экрана (U/UTP)
• Материал контактов: медные ножи с покрытием технического золота 3 мкм
• Совместимость: многопроволочные и многожильные проводники
• Цвет: прозрачный корпус - позволяет видеть правильность укладки жил при обжиме
• Количество контактов: 8

Совместимость и монтаж

Джек компьютерный RJ45 (8P8C) кат. 5E совместим с любым кабелем витая пара категории 5E и ниже (Cat 5, Cat 3), в том числе с однопроволочными и многопроволочными жилами. Для монтажа необходим обжимной инструмент - кримпер. Без него невозможно зафиксировать контактные ножи внутри кабеля. Установка выполняется в следующем порядке: зачистка кабеля, упорядочивание жил по цветовой схеме T568A/B, вставка в разъем, обжим. Прозрачный корпус позволяет контролировать положение каждой жилы во время монтажа.

Безопасность и стандарты

Джек компьютерный RJ45 (8P8C) кат. 5E от REXANT соответствует требованиям к производству телекоммуникационных разъёмов, однако официальная сертификация по ISO/IEC 11801 или TIA/EIA-568-B не указана. Наличие золотого покрытия контактов снижает риск окисления и увеличивает надёжность соединения в условиях повышенной влажности. Разъём не предназначен для работы под напряжением выше 20 В - исключительно для передачи сигналов Ethernet.

Преимущества

• Золотое покрытие контактов 3 мкм - минимизирует потери сигнала и продлевает срок службы
• Прозрачный корпус - удобство контроля при обжиме, снижение брака
• Совместимость с многожильными проводниками - подходит для гибких кабелей, используемых в мобильных и переносных решениях
• Стандартная форма 8P8C - универсальное соответствие всем современным портам сетевой карты и коммутатора

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует металлический контакт для экрана
• Требуется обязательное использование обжимного инструмента; попытки монтажа вручную приведут к нестабильному соединению
• Не рассчитан на работу в условиях постоянного механического напряжения - не рекомендуется использовать в качестве встраиваемого элемента в движущихся механизмах
• Не предназначены для внешней прокладки - материал корпуса не устойчив к УФ-излучению и температурным колебаниям выше +60 C

Примеры использования

• Сборка патч-кордов для подключения ПК к сети офиса
• Установка на конце кабеля для подключения IP-камеры к PoE-коммутатору
• Ремонт повреждённого кабеля в системе видеонаблюдения
• Подключение VoIP-телефона к локальной сети через патч-панель
• Монтаж временных сетей на выставках или стройплощадках

Практические советы

• Перед обжимом проверьте порядок жил - используйте схему T568B (наиболее распространённая) или T568A - соблюдайте одинаковый порядок на обоих концах кабеля
• Не зачищайте слишком много изоляции - достаточно 2–2,5 см, чтобы избежать перекрёстных помех
• При обжиме убедитесь, что все восемь контактов плотно вошли в жилы - слабый обжим вызывает обрыв связи
• Для тестирования готового кабеля используйте кабельный тестер - он покажет наличие обрывов и неправильную распиновку
• Артикул etm05-1021 и бренд REXANT указаны на упаковке - сохраните её для гарантийного обслуживания
