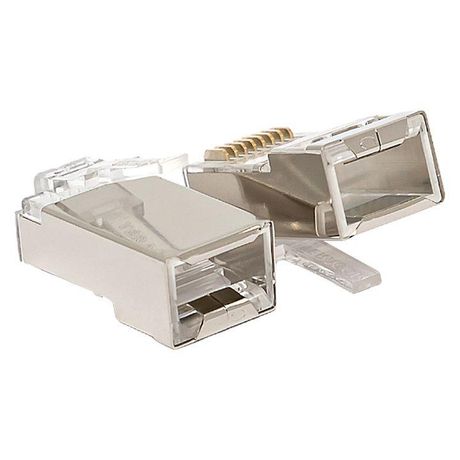

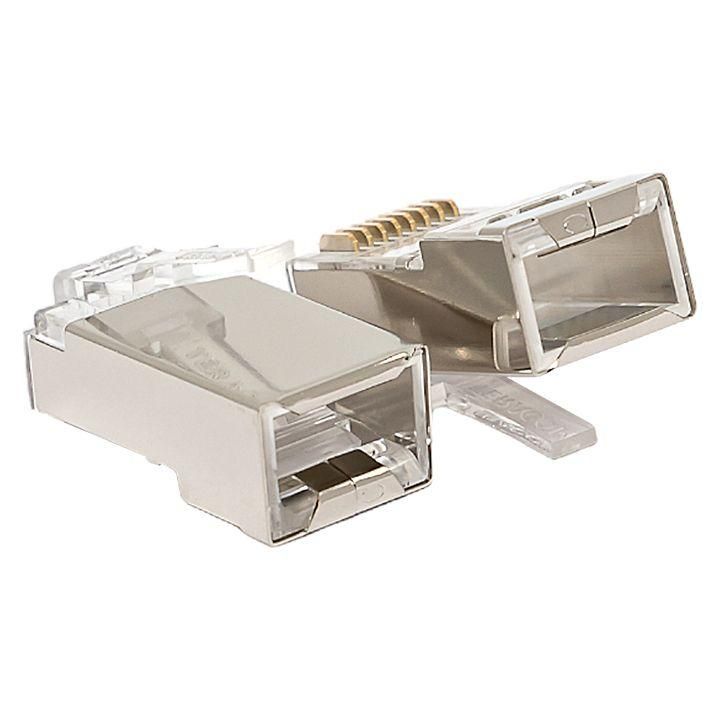

Коннектор RJ-45 TERACOM экранированный 8P8C Cat.5E универсальный (упак.20шт) | TRC-PLUG-5EFTP-20 EKF

Коннектор RJ-45 (8P8C) категория 5E экранированный универсальный (упаковка 20 штук) от бренда EKF в серии TERACOM предназначен для надёжного соединения кабелей витой пары с сетевым оборудованием. Эти коннекторы подходят для монтажа в условиях повышенных требований к помехозащищённости и обеспечивают стабильную работу сетей до 1 Гбит/с.

Назначение и область применения

Коннекторы RJ-45 используются для оконцевания кабелей типа UTP/FTP категории 5E с помощью обжима. Они позволяют подключить кабель к сетевой карте, маршрутизатору, коммутатору, IP-камере, телефону VoIP или другому устройству с интерфейсом Ethernet. Подходят для создания локальных сетей в офисах, на производстве, в системах умного дома и для питания устройств через PoE.

Технические характеристики

• Категория: 5E — обеспечивает скорость передачи данных до 1 Гбит/с на расстоянии до 100 метров
• Тип разъёма: 8P8C (8 контактов, 8 положений) — совместим со всеми стандартными Ethernet-портами
• Экранирование: да — металлический экран снижает влияние внешних электромагнитных помех
• Способ присоединения: обжим — требует специального инструмента для фиксации жил кабеля
• Диапазон AWG: 24–26 — оптимально для стандартных кабелей витой пары
• Подходит для круглого кабеля: да — совместим с большинством FTP и STP кабелей с круглым профилем
• Цвет: серебристый — визуально отличается от неэкранированных аналогов
• Количество в упаковке: 20 штук — удобно для массового монтажа
• Покрытие контактов: золото до 30 мкм — повышает долговечность и снижает переходное сопротивление
• Поддержка PoE: до 90 Вт — соответствует стандартам IEEE 802.3bt (PoE++), подходит для питания камер, точек доступа, терминалов

Совместимость и монтаж

Коннекторы TERACOM совместимы с любыми кабелями категории 5E и выше, имеющими провода AWG 24–26. Для установки требуется обжимной инструмент с матрицей для RJ-45 8P8C. Убедитесь, что кабель имеет правильную цветовую схему (T568A или T568B) и все жилы плотно зафиксированы в контактных площадках. Экранированный корпус коннектора должен быть замкнут на экран кабеля — иначе эффект защиты будет снижен. Кабели с плоским профилем (например, некоторые thin Ethernet) могут не войти в корпус — используйте только круглые.

Безопасность и стандарты

Коннекторы соответствуют требованиям к категории 5E и поддерживают передачу мощности до 90 Вт по стандарту PoE++. Материалы корпуса — самозатухающий пластик, контакты — медный сплав с золотым напылением. Продукция изготовлена в соответствии с международными нормами для сетевых компонентов, однако официальное соответствие конкретным стандартам (IEC, EN) в предоставленных данных не указано.

Преимущества

• Золотое покрытие контактов — минимизирует окисление и гарантирует стабильный контакт даже после многократных подключений
• Экранирование — снижает вероятность потерь сигнала в средах с высоким уровнем электромагнитных помех (промышленные объекты, рядом с силовыми кабелями)
• Поддержка PoE++ — позволяет питать устройства без отдельного адаптера, уменьшая количество проводов и упрощая монтаж
• Универсальность — работают с широким диапазоном кабелей и типичными условиями эксплуатации

Ограничения применения

• Не подходят для кабелей с AWG менее 24 или более 26 — возможен плохой контакт или повреждение контактов при обжиме
• Требуется обязательное использование обжимного инструмента — нельзя смонтировать вручную
• Не рекомендованы для открытых улиц или помещений с постоянной влажностью — не имеют защиты IP
• Не предназначены для частого переподключения — рассчитаны на стационарную установку
• Не совместимы с кабелями плоского профиля — корпус рассчитан только на круглый кабель

Примеры использования

• Монтаж сети в цеху с большим количеством станков и датчиков — экранированный коннектор защищает сигнал от помех от двигателей
• Подключение IP-камеры с питанием по Ethernet — используется PoE++, чтобы не тянуть отдельный кабель питания
• Настройка офисной сети с несколькими рабочими местами — быстрый и надёжный способ завершить кабельную трассу
• Работа с системами видеонаблюдения и автоматизации — где важна стабильная связь и отказоустойчивость

Практические советы

• Перед обжимом проверьте длину жил — они должны выступать точно до упора внутри коннектора, иначе контакт будет слабым
• При использовании экранированного кабеля обязательно сделайте контакт между экраном кабеля и корпусом коннектора — иначе экран бесполезен
• Не экономьте на инструменте — некачественный обжим вызывает обрывы связи и перегрев контактов
• Храните коннекторы в оригинальной упаковке — предотвращает деформацию контактов и попадание пыли
• Для тестирования готового соединения используйте кабельный тестер — он покажет наличие всех 8 контактов и целостность экрана
