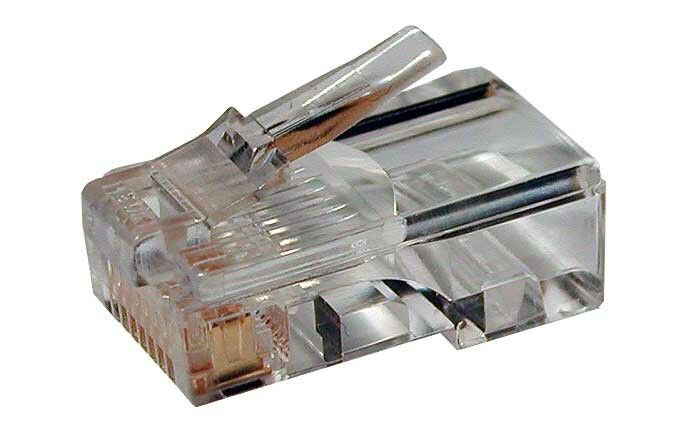

Разъем под витую пару PLUG-8P8C-U-C5-100 RJ-45(8P8C) кат.5e (50 µ"/ 50м.дюй.),универсальный (д. одн. имногож. каб.) (100 шт) | 49377 Hyperline

Разъем RJ45 8P8C категория 5E UTP PLUG-8P8C-U-C5-100 для одножильного и многожильного кабеля (100 шт) от бренда Hyperline — это надежный обжимной коннектор для создания сетевых соединений в локальных сетях. Он совместим с круглым и витым кабелем категории 5e, поддерживает как одножильные, так и многожильные жилы, и поставляется в упаковке из 100 единиц.

Назначение и область применения

Разъем RJ45 8P8C категория 5E UTP PLUG-8P8C-U-C5-100 предназначен для оконцевания Ethernet-кабелей и подключения устройств к локальным сетям. Применяется при сборке patch-cord’ов, установке розеток, подключении сетевых карт, IP-камер, принтеров, маршрутизаторов и другого сетевого оборудования. Подходит для домашних, офисных и промышленных сетей, где требуется стабильная передача данных до 1 Гбит/с.

Технические характеристики

• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип разъема: RJ45 8P8C — восемь контактов, все задействованы для полноценного Ethernet-соединения
• Тип изделия: Штекер (плагин) — монтируется на конце кабеля
• Способ присоединения: Обжим — требует использования обжимного инструмента
• Подходит для проводника: Одножильный и многожильный кабель — универсальная конструкция
• AWG: 22–26 — совместим с кабелями от 0.2–0.34 мм² сечением
• Форма кабеля: Круглый и витой — подходит для стандартного UTP/STP
• Плоский кабель: Да — можно использовать с плоскими Ethernet-шнурами
• Максимальный ток: 1,5 А — безопасно для питания PoE до уровня 802.3af
• Материал корпуса: Прозрачный пластик — позволяет контролировать правильность зачистки и расположения жил
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем RJ45 8P8C категория 5E UTP PLUG-8P8C-U-C5-100 совместим с любым кабелем категории 5e и ниже (Cat 5, Cat 3). Для монтажа необходим обжимной инструмент с матрицей 8P8C — обычный клещи для RJ11 не подойдут. Перед обжимом важно правильно зачистить кабель, выровнять жилы по цветовой схеме T568A или T568B и полностью вставить их в контактную часть разъема до упора. Прозрачный корпус позволяет визуально проверить, что каждая жила достигла металлического контакта.

Безопасность и стандарты

Разъем соответствует требованиям IEEE 802.3 и EIA/TIA-568-B для Ethernet-сетей. Номинальный ток 1,5 А обеспечивает безопасную работу при питании устройств через PoE (Power over Ethernet) до стандарта 802.3af. Отсутствие металлических элементов снижает риск короткого замыкания, однако не гарантирует защиту от перепадов напряжения — для защиты оборудования рекомендуется применять фильтры и surge protectors.

Преимущества

• Универсальность — один тип разъема подходит и для одножильного, и для многожильного кабеля
• Прозрачная оболочка — удобна для контроля качества монтажа, особенно при обучении новичков
• Высокая плотность комплектации — 100 штук в упаковке оптимальны для масштабных работ
• Совместимость с плоским кабелем — расширяет возможности при ремонте или модификации существующих шнуров

Ограничения применения

• Не подходит для кабелей с AWG менее 22 (более толстых) — возможен некачественный обжим
• Не предназначены для внешней прокладки — материал не устойчив к УФ-излучению и экстремальным температурам
• Не обеспечивают герметичность — нельзя использовать во влажных средах без дополнительной защиты
• Требуют обязательного использования обжимного инструмента — попытки зажать руками повредят контакты

Примеры использования

• Сборка сетевых кабелей для подключения ПК к роутеру
• Замена поврежденных концов кабелей в офисной сети
• Подключение IP-камер и VoIP-телефонов
• Монтаж временных сетей на стройплощадках или выставках
• Ремонт кабелей с плоским сечением, например, в телевизионных или медицинских устройствах

Практические советы

• Перед обжимом всегда проверяйте соответствие цветовой схемы (T568A/B) на обоих концах кабеля — это исключает проблемы с подключением
• При работе с многожильным кабелем слегка скрутите жилы перед введением в разъем — это предотвращает их расслоение
• Не экономьте на инструменте: дешевые обжимники часто деформируют контакты, даже если разъем RJ45 8P8C категория 5E UTP PLUG-8P8C-U-C5-100 качественный
• Храните запасные разъемы в сухом месте — влага может вызвать окисление внутренних контактов
• Если кабель имеет экран — этот разъем не поддерживает экранирование; для STP/FTP используйте экранированные аналоги
