Коннекторы 8P8C (Компьютерные разъемы) U/UTP Cat.5e (RJ-45) Уп. 100шт. - 10-0209 Net.on

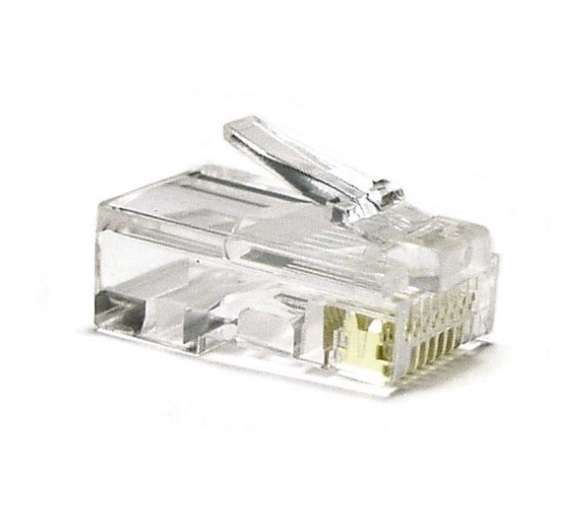

Разъем модульный 8P8C U/UTP кат.5E (RJ-45) - это обжимной коннектор для соединения сетевых кабелей категории 5e. Упаковка из 100 штук (артикул 10-0209, бренд SUPRLAN) предназначена для массового монтажа патч-кордов и фиксации кабелей в розетках и patch panel’ах.

Назначение и область применения

Разъем модульный 8P8C U/UTP кат.5E (RJ-45) используется для оконцевания витой пары - то есть для создания соединений между устройствами сети: компьютерами, маршрутизаторами, IP-камерами, телефонами VoIP. Применяется при сборке патч-кордов, установке настенных розеток, в коммутационных панелях. Подходит как для домашних, так и для профессиональных сетей до 1 Гбит/с.

Технические характеристики

• Тип: RJ-45, 8P8C (8 контактов, 8 позиций)
• Категория: Cat.5e - обеспечивает передачу данных до 100 МГц
• Способ монтажа: Обжимной - требует обжимного инструмента
• Сечение провода: 24–26 AWG - совместим с типичными Ethernet-кабелями
• Материал корпуса: Поликарбонат - прочный, термостойкий пластик
• Контакты: Позолоченные - обеспечивают надежную проводимость и устойчивость к окислению
• Исполнение: Внутреннее - предназначен для внутренней установки в разъемы, розетки, панели
• Цвет: Прозрачный - позволяет видеть положение жил при обжиме
• Совместимость: Подходит как для однопроволочных, так и для многопроволочных жил
• Форма кабеля: Совместим с круглым и плоским кабелем
• Упаковка: 100 штук в zip-lock пакете

Совместимость и монтаж

Разъем модульный 8P8C U/UTP кат.5E (RJ-45) совместим с любыми кабелями Cat.5e и ниже (Cat.5, Cat.3). Для монтажа требуется обжимной инструмент (кримпер) с матрицей для RJ-45. Перед обжимом необходимо правильно упорядочить жилы по цветовой схеме T568A или T568B. Кабель должен быть зачищен на 20–25 мм, жилы выровнены и плотно вставлены до упора - иначе контакт будет нестабильным. Прозрачный корпус позволяет контролировать правильность расположения проводников.

Безопасность и стандарты

Разъем соответствует требованиям стандарта TIA/EIA-568-B для категории 5e. Нет специальной защиты от перегрузок или помех - он является пассивным элементом. Электробезопасность обеспечивается за счет изоляции корпуса из поликарбоната. Не предназначен для работы под напряжением выше 20 В постоянного тока - исключительно для сигнальных цепей Ethernet.

Преимущества

• Высокая надежность контактов благодаря позолоченным контактам
• Прозрачный корпус - упрощает контроль качества обжима
• Совместимость с широким спектром кабелей - и круглых, и плоских
• Стандартная форма - гарантирует совместимость с большинством розеток и патч-панелей
• Экономичная упаковка - 100 штук снижают стоимость единицы

Ограничения применения

• Не подходит для кабелей с сечением менее 24 AWG или более 26 AWG - риск плохого контакта
• Не имеет экранирования - нельзя использовать в условиях высоких ЭМИ без внешнего экрана кабеля
• Не рассчитан на частые подключения/отключения - при частом использовании контакты могут износиться
• Не предназначен для наружной эксплуатации - отсутствует защита от влаги и пыли (не IP-класса)

Примеры использования

• Сборка патч-кордов для подключения ПК к коммутатору
• Завершение кабеля в стеновых розетках LAN
• Монтаж в patch-panel’ах серверных комнат
• Подключение IP-камер, точек доступа Wi-Fi, VoIP-телефонов
• Ремонт поврежденных концов кабеля

Практические советы

• Перед обжимом всегда проверяйте порядок жил - неверная схема (T568A/B) нарушает связь
• Используйте только качественный обжимной инструмент - дешевые клещи деформируют контакты
• Не забудьте закрепить бронированный слой кабеля в зажиме коннектора - это предотвращает механическую нагрузку на контакты
• Проверяйте результат тестером - даже идеально сделанный обжим может иметь скрытый обрыв
• Храните запасные коннекторы в оригинальной упаковке - избежите потери и загрязнения контактов
