Коннектор RJ-45 под витую пару, категория 5e, универсальный (для одножильного и многожильного кабеля) для проводников с толщиной по изоляции до 1,05 мм - 7009c Cabeus 8P8C

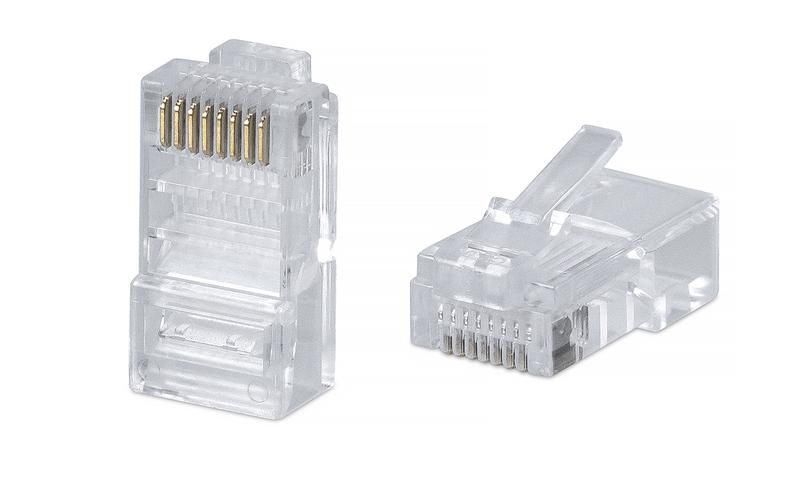

Коннектор RJ-45 Cabeus 7009c предназначен для надёжного соединения сетевых кабелей витой пары Cat.5e — как одножильного, так и многожильного — с толщиной провода до 1,05 мм. Прозрачная корпусная форма позволяет легко контролировать правильность обжима и цветовую последовательность жил.

Назначение и область применения

Коннектор RJ-45 Cabeus 7009c применяется для оконцевания неэкранированных кабелей витой пары категории 5e. Подходит для создания Ethernet-соединений в офисах, домашних сетях, на производстве — например, для подключения компьютеров, IP-камер, телефонов VoIP, коммутаторов и других устройств с интерфейсом RJ-45.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.5e — обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Тип монтажа: На кабель (штекер, папа)
• Количество портов: 1
• Цвет: Прозрачный — позволяет визуально проверить расположение жил при обжиме
• Максимальная толщина проводника по изоляции: 1,05 мм — совместим с большинством стандартных кабелей Cat.5e
• Поддерживаемые типы кабеля: Одножильный и многожильный (UTP)

Совместимость и монтаж

Коннектор RJ-45 Cabeus 7009c устанавливается методом обжима с помощью стандартного инструмента — клещей для RJ-45. Для работы требуется обжимной инструмент с матрицей 8P8C. Ножи коннектора универсальны — они работают одинаково хорошо с медными жилами любого типа. Перед обжимом важно правильно выстроить порядок жил по стандарту T568A или T568B. Внутренняя направляющая вставка помогает равномерно развести восемь проводников, предотвращая переплетение и снижая риск потери связи.

Безопасность и стандарты

Коннектор соответствует требованиям стандарта IEEE 802.3 для сети Fast Ethernet и Gigabit Ethernet. Материалы корпуса — термостойкий пластик, безопасный для внутреннего использования. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальные контактные ножи — подходят как для одножильного, так и для многожильного кабеля
• Прозрачный корпус — удобство контроля за правильностью обжима и цветовой схемой
• Направляющая вставка — минимизирует ошибки при подготовке кабеля
• Стандартная совместимость — работает с любыми обжимными клещами 8P8C
• Высокая надёжность контактов — оптимизированная геометрия для устойчивого соединения

Ограничения применения

• Не предназначена для экранированных кабелей STP/FTP — отсутствует металлическая опора для экрана
• Не подходит для кабелей с толщиной проводника более 1,05 мм — возможна плохая фиксация и потеря контакта
• Не рассчитана на внешнюю установку без защиты — не имеет герметизации, не обладает защитой IP
• Не следует использовать в условиях постоянного механического воздействия — например, в движущихся кабельных трассах без дополнительной фиксации

Примеры использования

• Обжим кабеля для подключения ПК к маршрутизатору
• Завершение линии для IP-камеры в системе видеонаблюдения
• Создание точечных соединений между коммутаторами в серверной
• Ремонт повреждённого участка сетевого кабеля путём замены коннектора
• Установка сетевой точки в офисном помещении через стенную розетку

Практические советы

• Перед обжимом обязательно удалите внешнюю изоляцию кабеля на 2–3 см, чтобы не зажать её в коннекторе
• Проверьте, что все жилы полностью вошли в ножи — видно через прозрачный корпус
• Используйте защитные колпачки (прилагаются или продаются отдельно): они защищают контактную группу от пыли, случайных ударов и перегибов
• Не используйте старый или изношенный инструмент — некачественный обжим приводит к нестабильному соединению
• При работе с многожильным кабелем слегка скрутите жилы перед введением в коннектор — это улучшает контакт
• После обжима протестируйте соединение тестером — особенно если сеть работает нестабильно
