Коннекторы 8P8C (Компьютерный разъем) U/UTP Cat.5e (RJ-45) Уп. 25шт. - 10-0226 Net.on

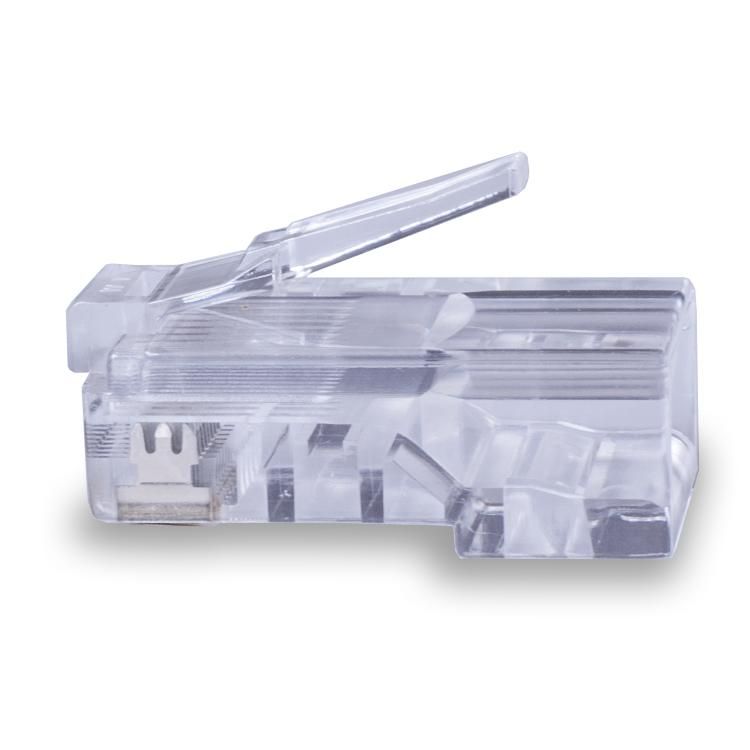

Коннектор SUPRLAN 10-0226 - это обжимной разъём 8P8C типа RJ-45 для соединения неэкранированного кабеля витой пары Cat.5e. Упакован по 25 штук, подходит для домашних, офисных и промышленных сетей. Прозрачная корпусная часть позволяет контролировать правильность обжима.

Назначение и область применения

Коннектор SUPRLAN 10-0226 предназначен для оконцевания кабелей витой пары категории 5e. Используется для подключения устройств к сети Ethernet: компьютеров, маршрутизаторов, IP-камер, телефонов VoIP, коммутаторов. Подходит как для бытовых, так и для профессиональных установок в офисах, на объектах связи и в системах автоматизации.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Способ монтажа: Обжимной - требует специальный инструмент (обжимной клещи)
• Сечение провода: 24–26 AWG - соответствует стандартным толщинам медных жил в кабеле витой пары
• Материал корпуса: Поликарбонат - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Исполнение: Внутреннее - предназначено для установки внутрь модульных розеток, patch-панелей, гнезд
• Цвет: Прозрачный - позволяет визуально проверить правильность расположения жил при обжиме
• Совместимость: Поддерживает как одножильные, так и многожильные проводники
• Форма кабеля: Совместим с круглым и плоским кабелем витой пары

Совместимость и монтаж

Коннектор SUPRLAN 10-0226 совместим со всеми стандартными обжимными инструментами для RJ-45. Для надёжного соединения используйте инструмент с регулировкой давления - избыточное усилие может повредить контакты, недостаточное - вызовет плохой контакт. После обжима обязательно проверьте целостность всех 8 контактов. Коннекторы рассчитаны на многократную сборку, но не предназначены для частого демонтажа - после нескольких циклов возможна потеря герметичности и увеличение переходного сопротивления.

Безопасность и стандарты

Коннектор SUPRLAN 10-0226 соответствует требованиям TIA/EIA-568-B.2 для категории Cat.5e. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения горения. Нет сертификации по IP, поэтому не применяется во влажных или запылённых средах без защиты.

Преимущества

• Универсальные ножи - работают одинаково хорошо с одножильным и многожильным кабелем
• Прозрачный корпус - упрощает контроль за правильностью цветовой схемы при обжиме
• Высокая совместимость - подходит для большинства типов кабелей Cat.5e, включая плоский
• Стандартная упаковка - 25 штук в блистере, удобно для закупок и хранения

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не совместим с экранированными кабелями (S/FTP, F/UTP и др.) - не обеспечивает заземление экрана
• Не рекомендован для частого подключения/отключения - после 5–7 циклов возможна деформация замка
• Требует обязательного использования обжимного инструмента - нельзя смонтировать вручную

Примеры использования

• Подключение компьютера к роутеру через LAN-кабель
• Завершение кабеля в стеновой розетке в офисе
• Сборка патч-кордов для серверной
• Монтаж кабелей для IP-камер и терминалов видеонаблюдения
• Работа с кабелем витой пары в распределительных щитах

Практические советы

• Перед обжимом убедитесь, что все жилы полностью вставлены до упора - иначе будет обрыв сигнала
• Используйте защитные колпачки (прилагаются отдельно или в комплекте с другими изделиями) - они предохраняют замок от поломки и уменьшают влияние внешней нагрузки
• Проверяйте соответствие цветовой схемы (T568A/T568B) на обоих концах кабеля - особенно важно при создании патч-кордов
• Для кабелей с плоским профилем слегка сдавите оболочку перед вставкой - это улучшит фиксацию внутри коннектора
• Храните коннекторы в сухом месте - влажность может вызвать окисление контактов даже в неразгерметизированном состоянии
