Разъём RJ-45 FTP для кабеля кат. 5Е GENERICA | CS3-1C5EF-G IEK

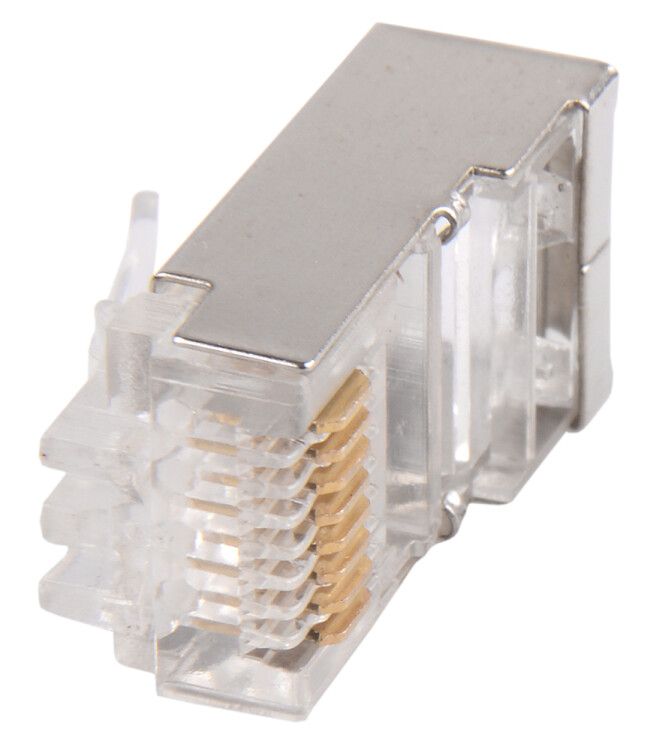

Разъем модульный RJ45 (8P8C) кат. 5E FTP от GENERICA (артикул cs3-1c5ef-g) предназначен для надежного подключения Ethernet-кабелей с экранированной оплеткой. Подходит для монтажа в сетях передачи данных, где важна устойчивость к помехам.

Назначение и область применения

Разъем модульный RJ45 (8P8C) кат. 5E FTP используется для создания физического соединения между сетевым кабелем и устройствами - коммутаторами, маршрутизаторами, компьютерами, IP-камерами, телефонами VoIP. Применяется в системах структурированных кабельных систем (СКС), на объектах с высокой электромагнитной нагрузкой: промышленных цехах, серверных, офисных зданиях с большим количеством оборудования.

Технические характеристики

• Тип разъема: RJ45 8P8C - восемь контактов, восемь положений, соответствует стандарту IEEE 802.3
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольга вокруг каждой пары + общая оплетка) - снижает влияние внешних ЭМП
• Исполнение: штекер - монтируется на конце кабеля, вставляется в гнездо устройства
• Подключение: обжим - требует использования обжимного инструмента
• Совместим с проводом: да, с витой парой, многожильным и одножильным
• Диапазон AWG: 22–25 - подходит для кабелей сечением 0,2–0,5 мм2
• Цвет: прозрачный - позволяет визуально контролировать правильность обжима и цветовую схему
• Гарантия: 12 месяцев

Совместимость и монтаж

Разъем modulnyy RJ45 (8P8C) kat. 5E FTP совместим с любыми кабелями категории 5e и ниже, включая продукцию других производителей. Устанавливается на конец кабеля перед подключением к портам оборудования. Для монтажа необходим обжимной инструмент с матрицей для RJ45 8P8C. Кабель зачищают, жилы выравнивают по цветовой схеме T568A/B, вводят в разъем до упора, затем обжимают. Особенность: из-за экранирования важно правильно замкнуть экран на корпусе разъема - в противном случае эффективность защиты снижается.

Безопасность и стандарты

Разъем соответствует требованиям стандарта ISO/IEC 11801 для категории 5e. Материалы корпуса - термостойкий пластик, контакты - никелированная медь. Не содержит свинца и токсичных веществ. Соответствует нормам RoHS.

Преимущества

• Фольгированная защита (FTP) повышает устойчивость к радиопомехам и перекрестным наводкам
• Прозрачный корпус позволяет легко проверить правильность расположения жил при обжиме
• Поддержка многожильных проводников - удобен для гибких кабелей в подвижных участках сети
• Стандартный форм-фактор - совместим с большинством розеток, патч-панелей и переходников

Ограничения применения

• Не подходит для установки в розетки - это штекер, а не розеточная часть
• Требует точного соблюдения технологии обжима; некорректный монтаж снижает качество связи
• Не рекомендован для частых подключений/отключений - контактная группа рассчитана на ~750 циклов
• Не предназначена для работы вне помещений без дополнительной защиты (не имеет IP-защиты)

Примеры использования

• Подключение IP-камеры к PoE-коммутатору через экранированный кабель
• Создание линии связи между сервером и патч-панелью в серверной комнате
• Монтаж сетевых точек на производственных линиях с мощными двигателями
• Замена поврежденного конца кабеля в существующей СКС

Практические советы

• Перед обжимом обязательно проверьте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля
• Убедитесь, что экранирующая фольга попала под металлический контакт разъема - иначе защита будет работать плохо
• Используйте только качественный обжимной инструмент с регулировкой усилия - слабый обжим вызывает потери сигнала
• Длина кабеля с этим разъемом должна быть ≤100 м для сохранения скорости 1 Гбит/с
• Храните запасные разъемы в сухом месте - влага может повредить внутреннюю поверхность контактов
